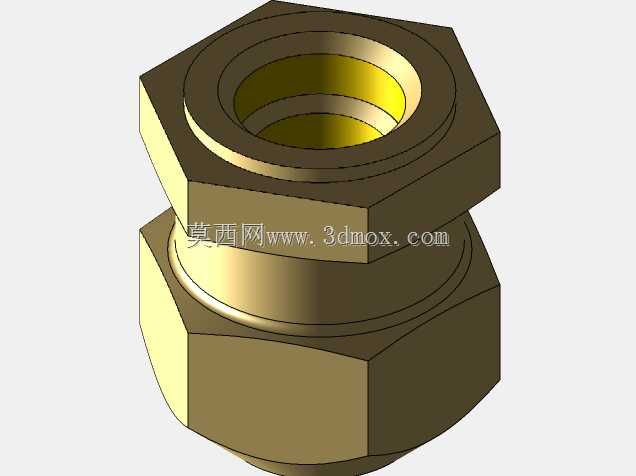

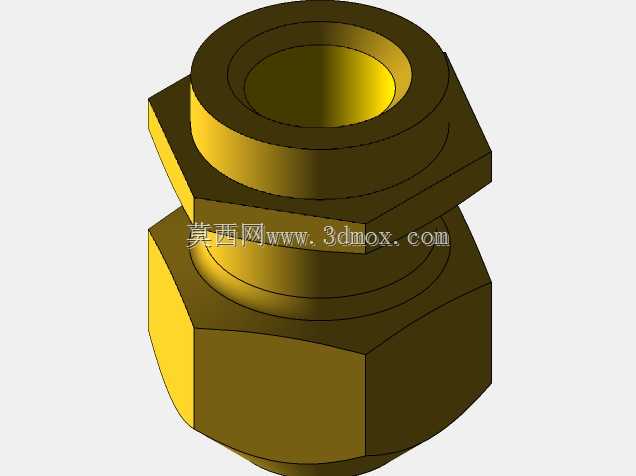

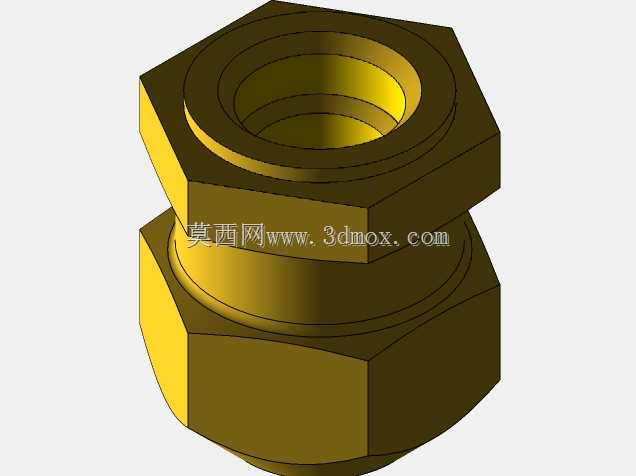

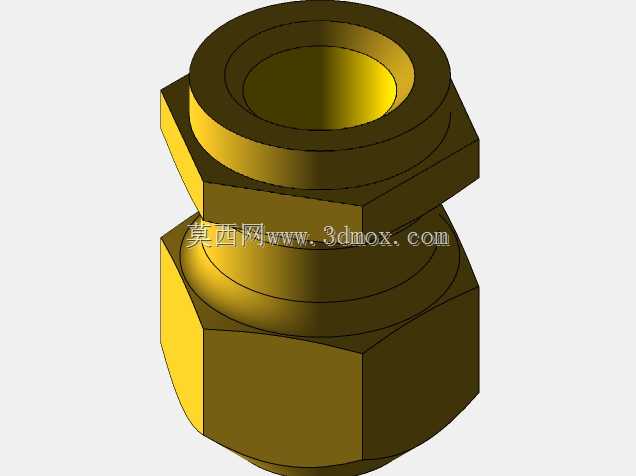

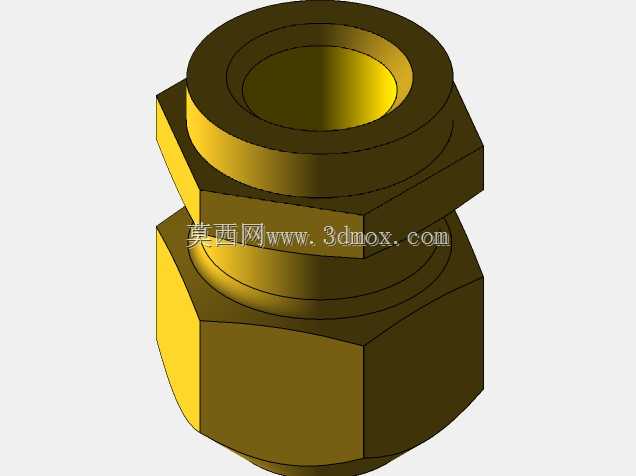

DIN16903标准R型镶块旋转模具结构

在紧固件批量成型加工场景中，这类R型镶块旋转模具主要配套在多工位冷镦成型设备的转塔工位上，承担六角锁紧螺母类零件的外形精整与内孔预成型工序，区别于传统分体式镶块结构，旋转式镶块设计能够在工位回转过程中完成模腔的自动对位，减少合模过程中镶块的错位磨损，大幅提升连续冲压工况下的模具使用寿命。从结构设计逻辑来看，整套镶块采用分体嵌套式布局，R型定位面与模座的弧形安装槽完全贴合，能够抵消成型过程中金属坯料挤压带来的径向载荷，避免镶块在高频冲击下出现移位飞边。镶块的成型型腔严格匹配对应规格六角螺母的外形轮廓，边角处预留了0.02mm的脱模斜度，既能够保证成型后零件的外六角尺寸公差符合德标要求，也能避免开模时零件卡滞在模腔内。安装边界上，镶块的定位销孔与模座的固定孔位同轴度公差控制在0.01mm以内，旋转配合面的表面粗糙度达到Ra0.8，确保工位回转时镶块转动顺畅无卡滞，不会因为配合间隙过大导致成型零件出现同轴度超差问题。在实际生产应用中，这类镶块结构多用于汽配、通用五金领域的标准紧固件批量生产，单套镶块可承受百万次以上的冷镦冲击，相比传统整体式模具，镶块磨损后仅需更换对应成型部位的镶件，无需更换整套模座，能够有效降低生产过程中的模具耗材成本。设计过程中需要重点考虑镶块的受力分布，R型贴合面的接触面积要覆盖成型载荷的主要传导区域，避免局部应力集中导致镶块开裂，同时旋转配合部位要预留合适的热膨胀间隙，匹配连续生产过程中模具升温带来的尺寸变化，防止高温下镶块转动卡滞影响设备连续运行。针对不同规格的螺母成型需求，仅需更换对应尺寸的成型镶块即可快速切换生产型号，无需调整模座的整体安装定位，能够大幅缩短多品种小批量生产时的换模调试时间，适配紧固件行业多规格柔性生产的实际需求。
