可调节重载支撑脚结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:295357
  • 可调节重载支撑脚结构设计
  • 可调节重载支撑脚结构设计

这类可调支撑脚在工业场景中应用覆盖极广,从轻型流水线机架、中型输送设备支腿,到重型机床垫脚、仓储货架调平结构都能见到同类结构的身影,核心作用是在设备安装完成后,抵消地面不平整带来的机架倾斜、受力不均问题,避免设备运行时因水平度不足产生异常振动、部件偏磨,或是输送类设备出现物料偏移、卡滞的故障。

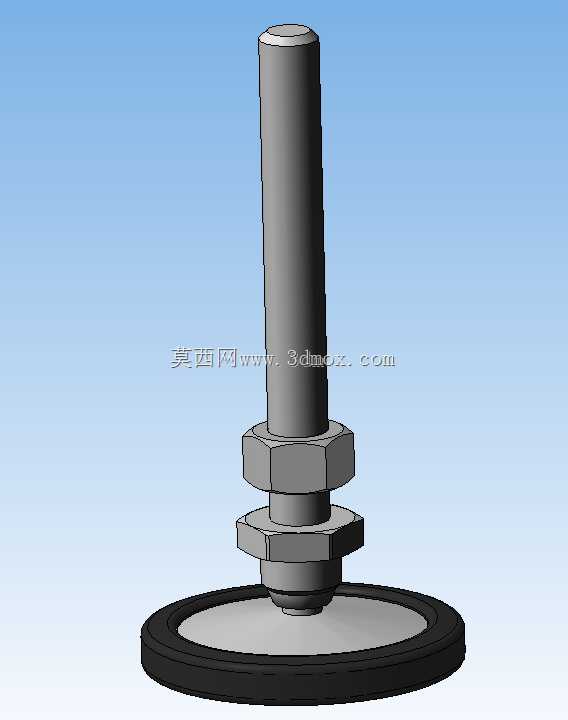

从结构设计逻辑来看,这款支撑脚采用螺杆加双锁紧螺母的经典调节结构,底部搭配大直径防滑减震底盘,螺杆部分采用全牙设计,调节行程覆盖常规安装场景的高度差需求,双螺母的设计是为了在高度调整到位后,通过上下螺母对顶锁死,避免设备运行过程中受振动影响出现螺杆回转、支撑高度偏移的问题,相比单螺母结构的防松可靠性提升明显。底盘部分采用圆盘式结构,接触面积远大于螺杆端面直接接触地面的形式,能够有效降低对地面的单位面积压力,即使在环氧地坪、瓷砖等硬度较低的地面使用,也不会出现压痕、局部凹陷的问题,底盘边缘做了圆角过渡,没有尖锐棱角,安装调整时不会划伤地面或是刮伤操作人员手套。

实际选型使用时,需要注意几个安装边界参数:首先是螺杆直径与设备支腿安装孔的匹配度,要保证螺杆能够顺利穿入支腿底部的安装孔,同时预留足够的调节余量,避免安装后调节行程不足无法完成调平;其次是底盘直径的选择,需要根据设备单脚承载重量匹配,承载越大的工况需要选择更大直径的底盘,分散对地压力;最后是安装时的调节顺序,需要先将所有支撑脚初步旋入设备支腿,将设备落位后逐点调整高度,配合水平仪确认机架整体水平度达标后,再将两个锁紧螺母分别向支腿底面方向旋紧,完成对顶锁止,后续设备定期维护时,也需要检查锁紧螺母是否出现松动,及时复紧保证支撑稳定性。

这类支撑结构在设计建模时,需要重点关注螺杆与螺母的螺纹配合公差,既要保证转动调节时顺畅无卡滞,又要避免配合间隙过大导致调平后出现旷量,底盘与螺杆端部的连接采用活动铰接结构,允许底盘有小角度的自适应偏转,即使地面存在轻微坡度,底盘也能完全贴合地面,不会出现只有局部边缘接触的虚撑问题,这一细节设计直接决定了支撑脚在非完全平整地面的适配能力,很多低成本支撑脚忽略了这一铰接结构,采用螺杆与底盘刚性连接,在地面有坡度时就会出现接触不良、支撑不稳的问题。
