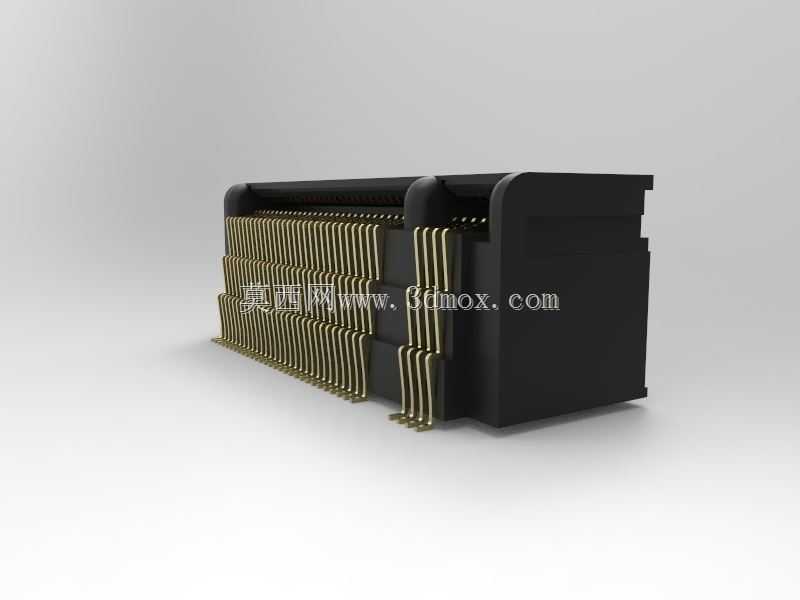

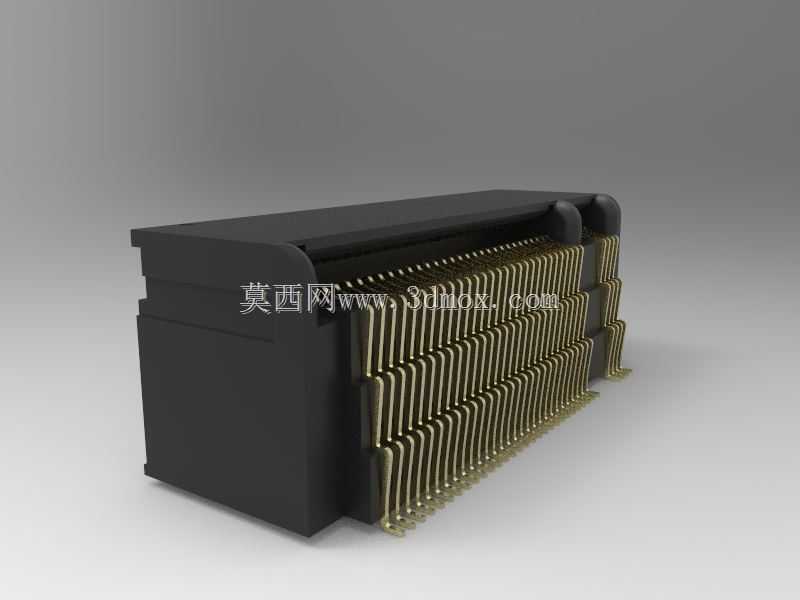

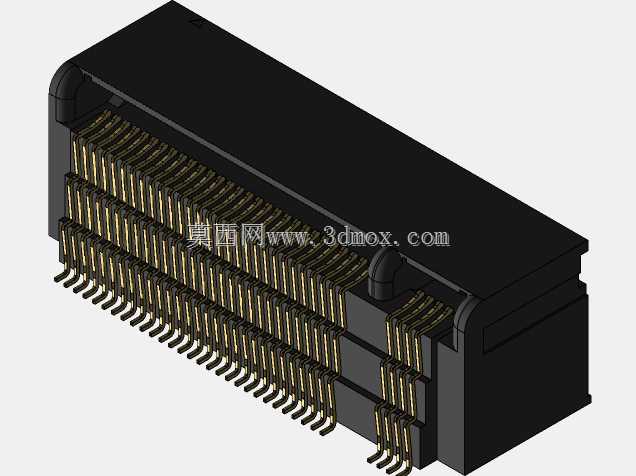

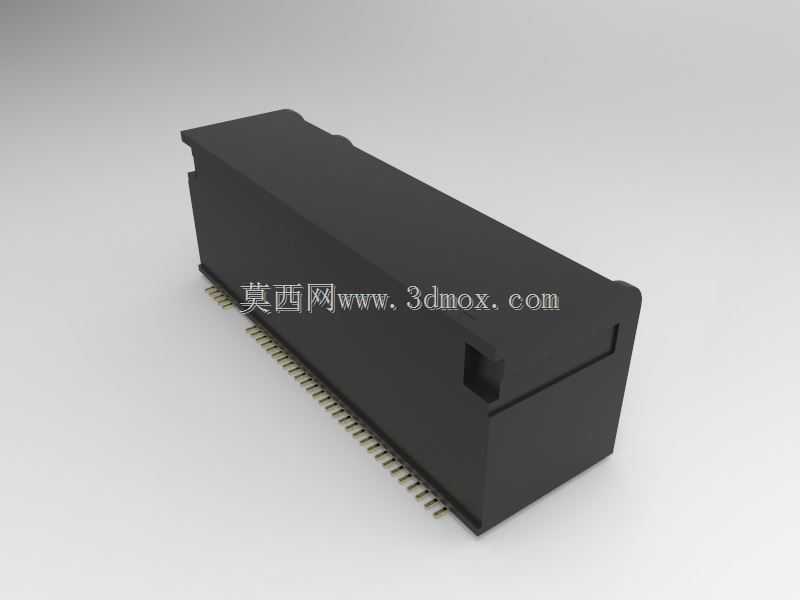

6.22mm高度M.2NGFF板对板连接插座

这款M.2 NGFF插座是板卡连接场景里的核心接插件，日常在消费级主板、工业控制板卡、嵌入式计算模块、存储扩展载板上都能见到它的身影，主要承担主板与M.2规格功能模块之间的信号传输与供电连通作用，支持NVMe固态存储、无线网卡、5G通信模块等多种标准M.2设备的插接固定。设计时首先锁定6.22mm的安装高度边界，这个尺寸是经过多轮板卡堆叠验证得出的，既可以避开板上周边电容、电阻等表贴元件的高度干涉，也能适配绝大多数紧凑型设备的内部竖向空间，不会出现接插件过高顶到外壳、或是高度不足导致模块插接不到位的问题。从结构设计来看，插座主体采用耐高温绝缘塑壳作为基座，接触端子采用镀金铜合金材质，排布严格遵循M.2标准的键位定义，不同引脚分别对应PCIe信号、SATA信号、供电回路、时钟信号等不同传输通道，端子的接触弹力经过反复调校，既能保证模块插入后接触电阻稳定在合格范围内，长期使用不会出现接触不良、信号丢包的问题，也不会因为插拔力过大导致模块安装困难、或是端子受力变形。安装定位上，插座两端设置了带卡扣的固定柱，对应PCB板上的定位安装孔，焊接时可以先通过固定柱将插座卡在PCB上完成预定位，避免过回流焊时出现偏移，模块插入后卡扣可以卡住模块端部的固定缺口，在设备受到振动、冲击时不会出现模块松脱的情况。塑壳的导向槽做了倒角导入设计，模块插入时可以顺着导向槽顺滑对位，不会出现插反、插歪顶弯端子的问题，哪怕是产线批量组装时，作业人员不需要反复对位也能快速完成模块插接。考虑到不同使用场景的耐温需求，塑壳材料选用的是可以过无铅回流焊高温的材质，焊接过程中不会出现壳体变形、端子移位的问题，长期工作在设备内部的温升环境下，也不会出现绝缘性能下降、壳体脆化的情况。接触端子的焊脚采用表贴式设计，焊接后与PCB焊盘的结合强度足够，日常维护插拔模块时不会把焊脚从PCB上带脱，端子的接触区域做了防氧化镀层处理，在常规工业温湿度环境下长期使用，也不会出现氧化导致的接触失效问题。
