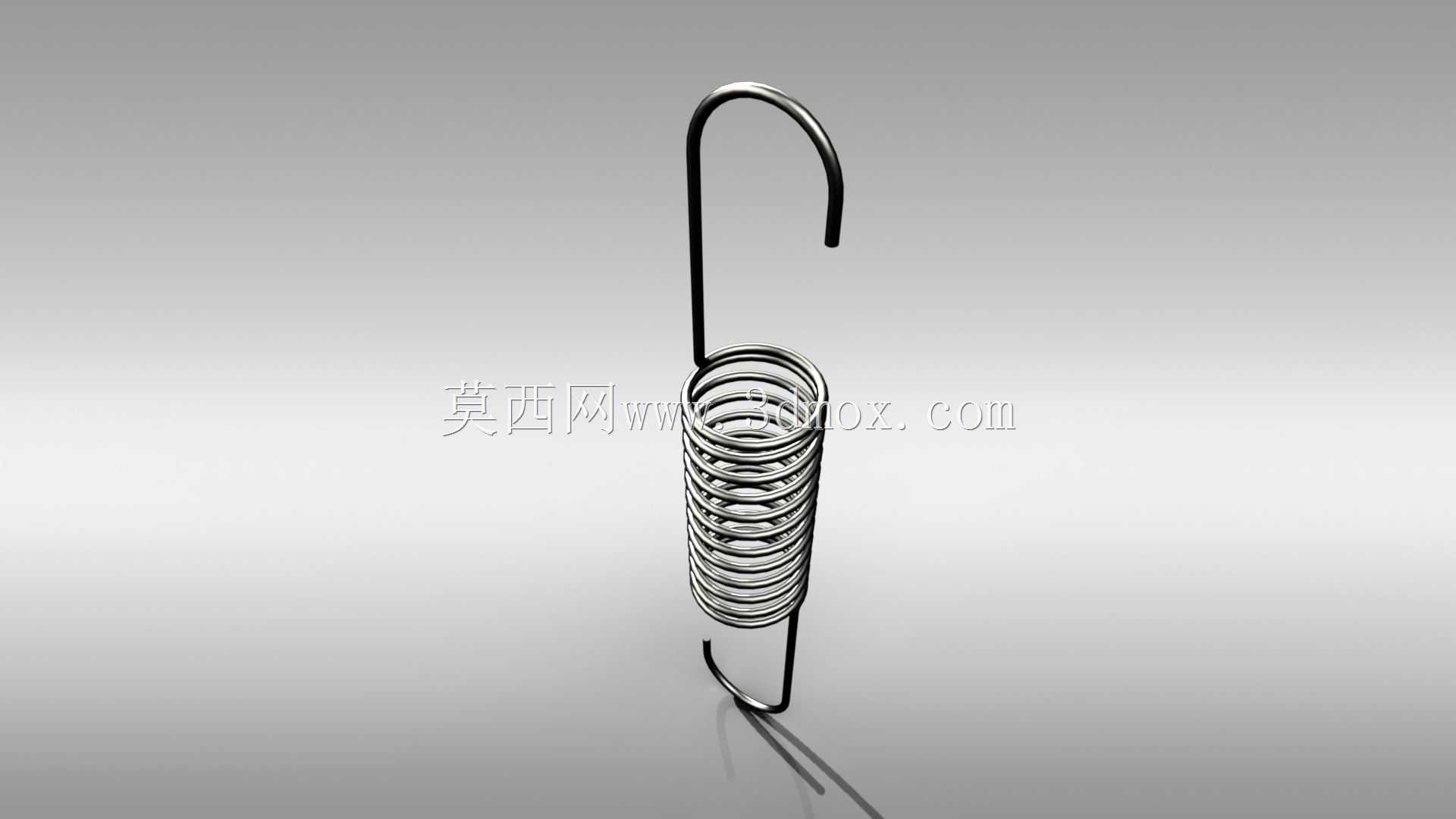

带挂钩参数化拉伸弹簧接头结构设计

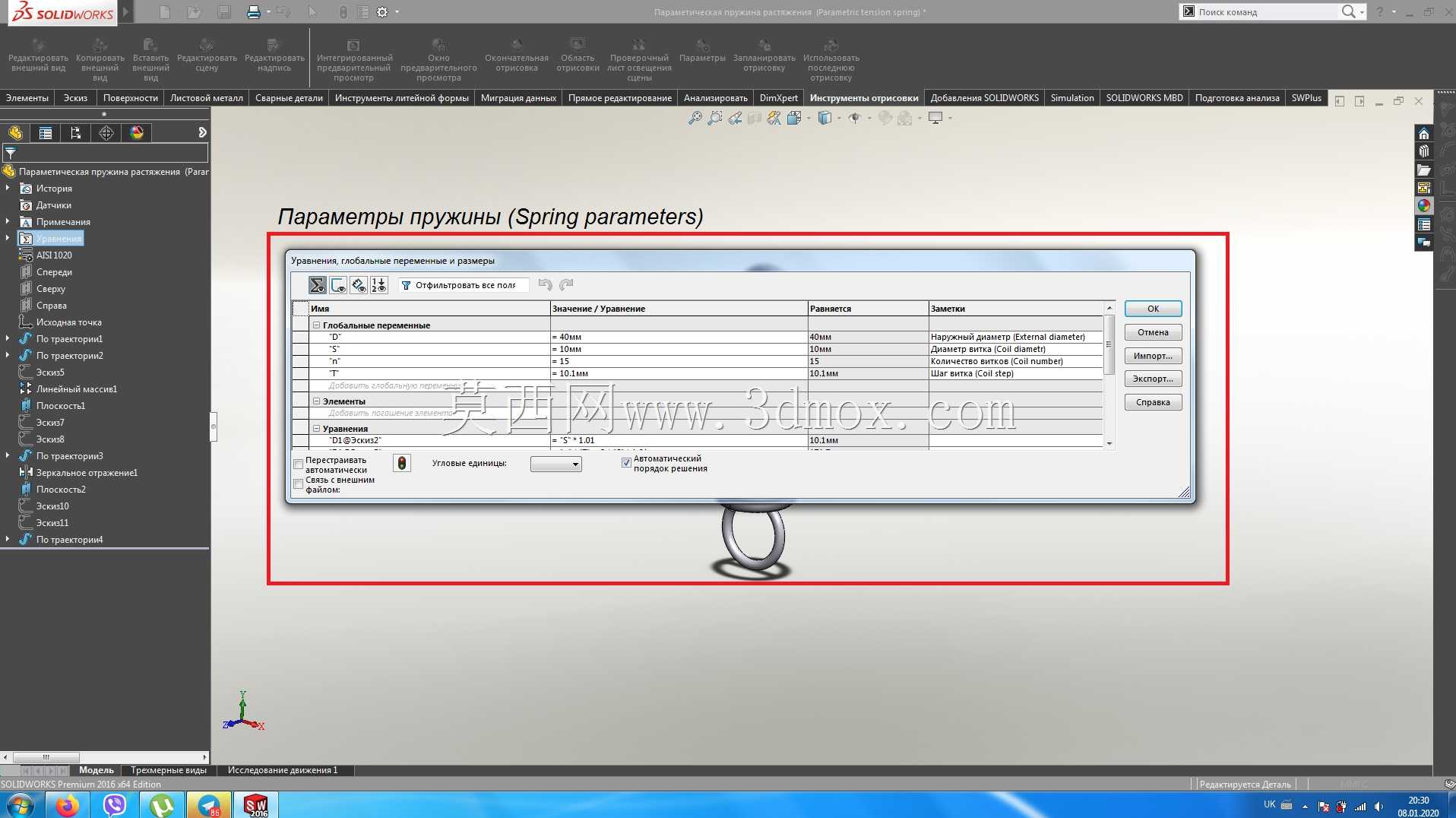

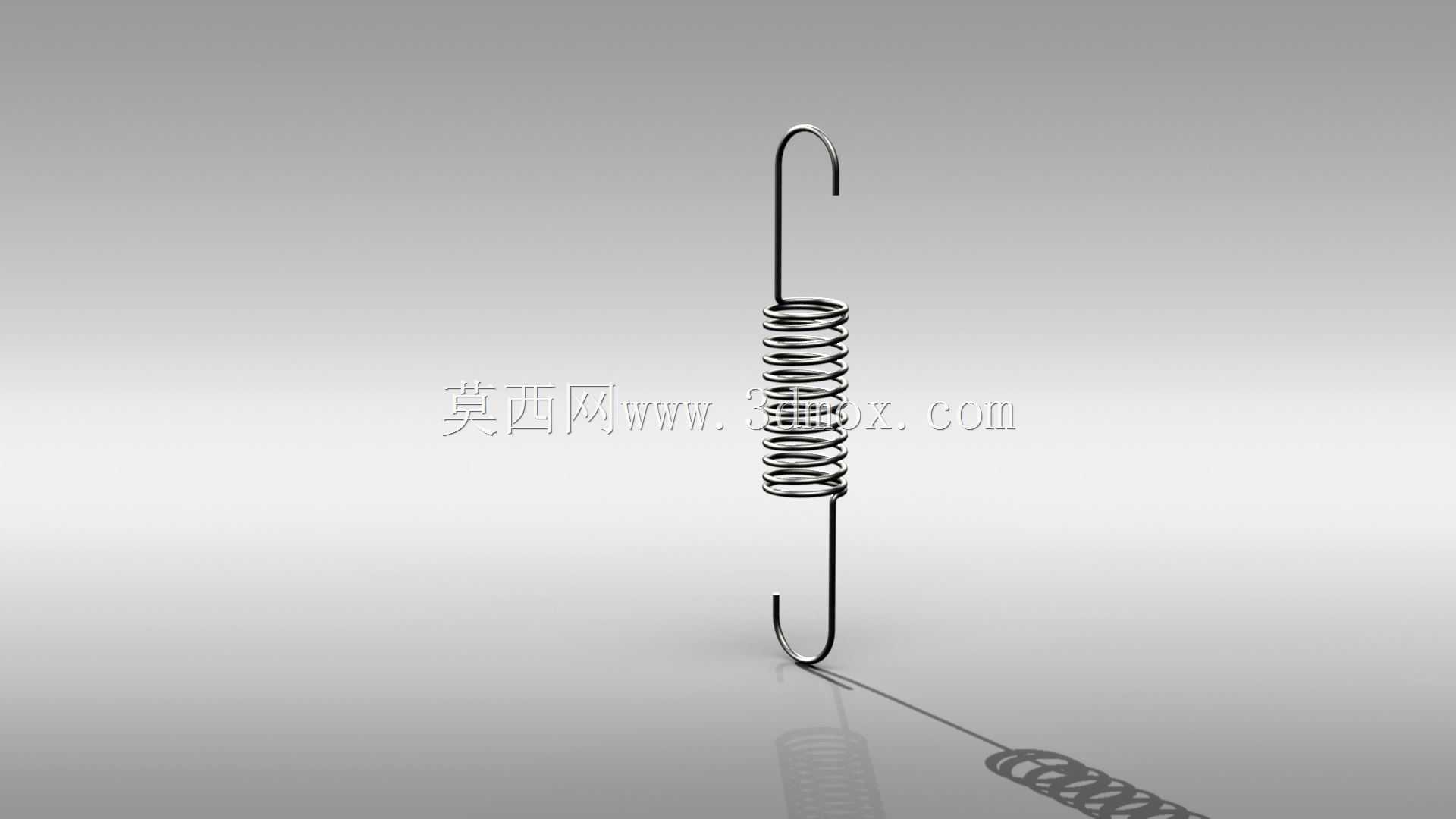

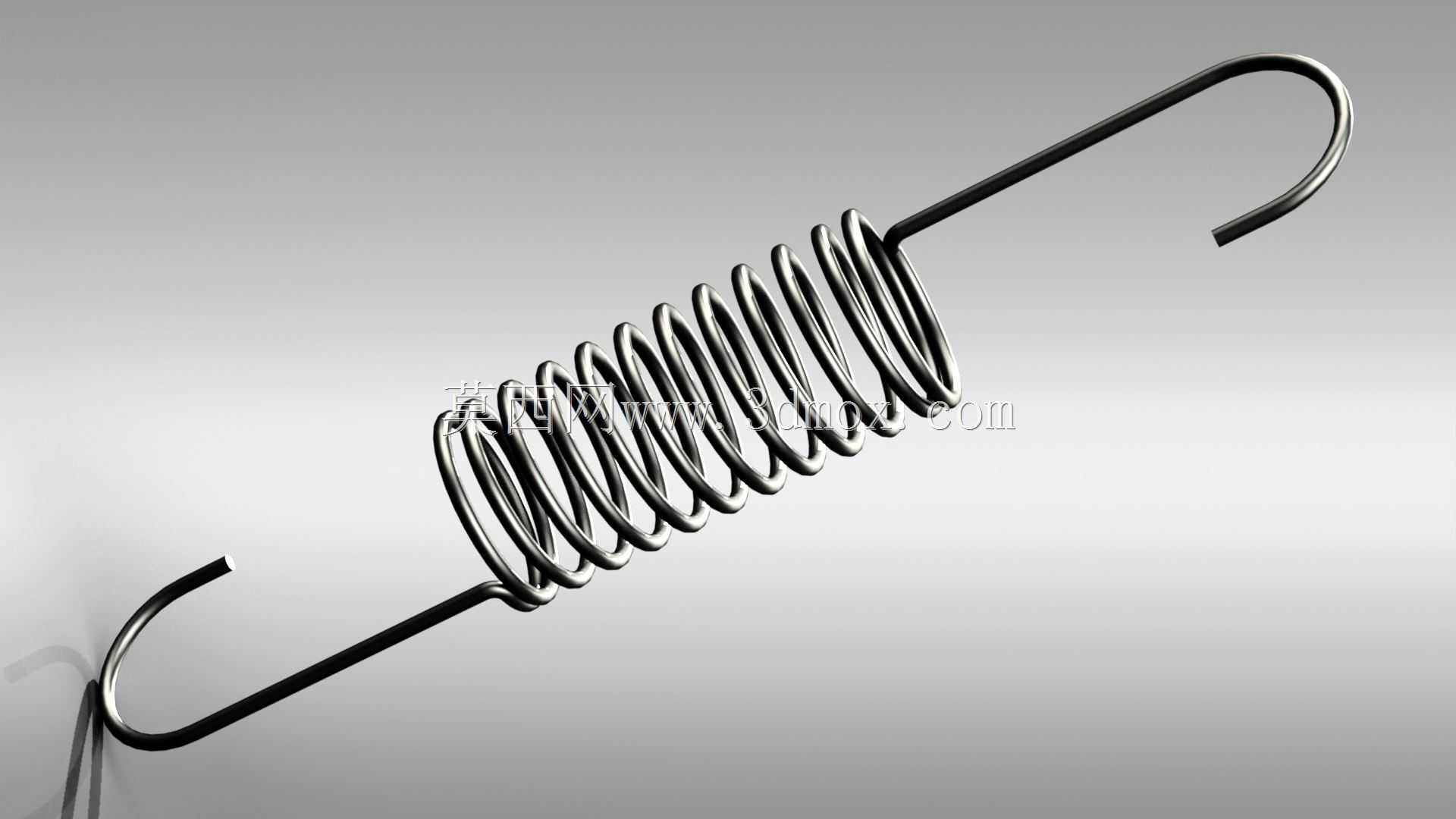

这类带双挂钩的拉伸弹簧接头，在轻工自动化输送线、小型家电开合机构、园林工具复位结构里应用极广，日常做设备改型时经常会碰到需要适配不同安装距、不同拉力需求的场景，传统固定参数的弹簧模型改起来要反复调整螺旋线、扫掠路径、挂钩折弯角度，很容易出现特征报错，参数化的结构设计刚好能解决这类重复建模的痛点。从实际安装边界来看，这类弹簧的安装空间通常受限于两个挂点的直线距离，设计时需要先确认两端挂钩的开口方向，是同向平行、垂直交错还是反向对拉，不同的挂钩朝向直接决定了安装后弹簧的受力方向，要是挂钩角度没做对，装上去后弹簧会受到额外的侧向弯矩，用不了多久就会在挂钩和簧身衔接的位置出现疲劳断裂。设计思路上，核心是把可变参数做全参数关联：首先是簧身部分，要把弹簧中径、钢丝线径、有效圈数、端部并圈圈数设为可驱动参数，调整这些数值时螺旋线的生成路径要自动更新，不会出现扫掠特征脱节的问题；然后是两端的挂钩部分，要把挂钩的折弯半径、直段长度、挂钩开口尺寸、挂钩相对于簧身端面的偏转角度都做成可调整参数，甚至可以预留挂钩末端的倒角参数，避免锐边在安装时刮伤安装座的挂孔。从功能特性来说，这类拉伸弹簧在自由状态下簧圈是并紧的，承受轴向拉力时簧圈逐渐张开，提供复位拉力，两端的挂钩结构直接决定了连接可靠性，设计时要注意挂钩和簧身衔接的位置要做平滑过渡，不能出现直角转折，否则应力集中系数会陡增，实际使用时很容易在这个位置发生断裂。实际选型适配的时候，要先确认安装挂点的孔径，挂钩的钢丝直径要比挂孔小1到2毫米，保证安装后有一定的活动余量，避免工作时弹簧和挂孔发生刚性磕碰；同时要核算弹簧的极限拉伸长度，不能让弹簧拉伸长度超过材料的弹性极限，否则会出现塑性变形，失去复位能力。做三维结构设计的时候，还要考虑弹簧并紧圈的贴合度，自由状态下并紧圈之间不能留缝隙，否则初始拉力会达不到设计要求，挂钩的折弯处要保证钢丝的曲率均匀，不要出现局部压扁或者变形的情况，不然会影响实际的力学性能。这类参数化结构建好后，后续碰到不同拉力、不同安装尺寸的需求，只需要修改对应的参数就能直接生成新的模型，不用每次从头开始画螺旋线、扫掠、做挂钩折弯，能大幅提升结构设计的效率，也能避免手动建模时容易出现的特征错误，保证模型和实际加工的弹簧结构一致，导出工程图的时候也能直接关联尺寸，不用反复核对标注。
