G4规格贴片式LED灯珠照明组件结构设计

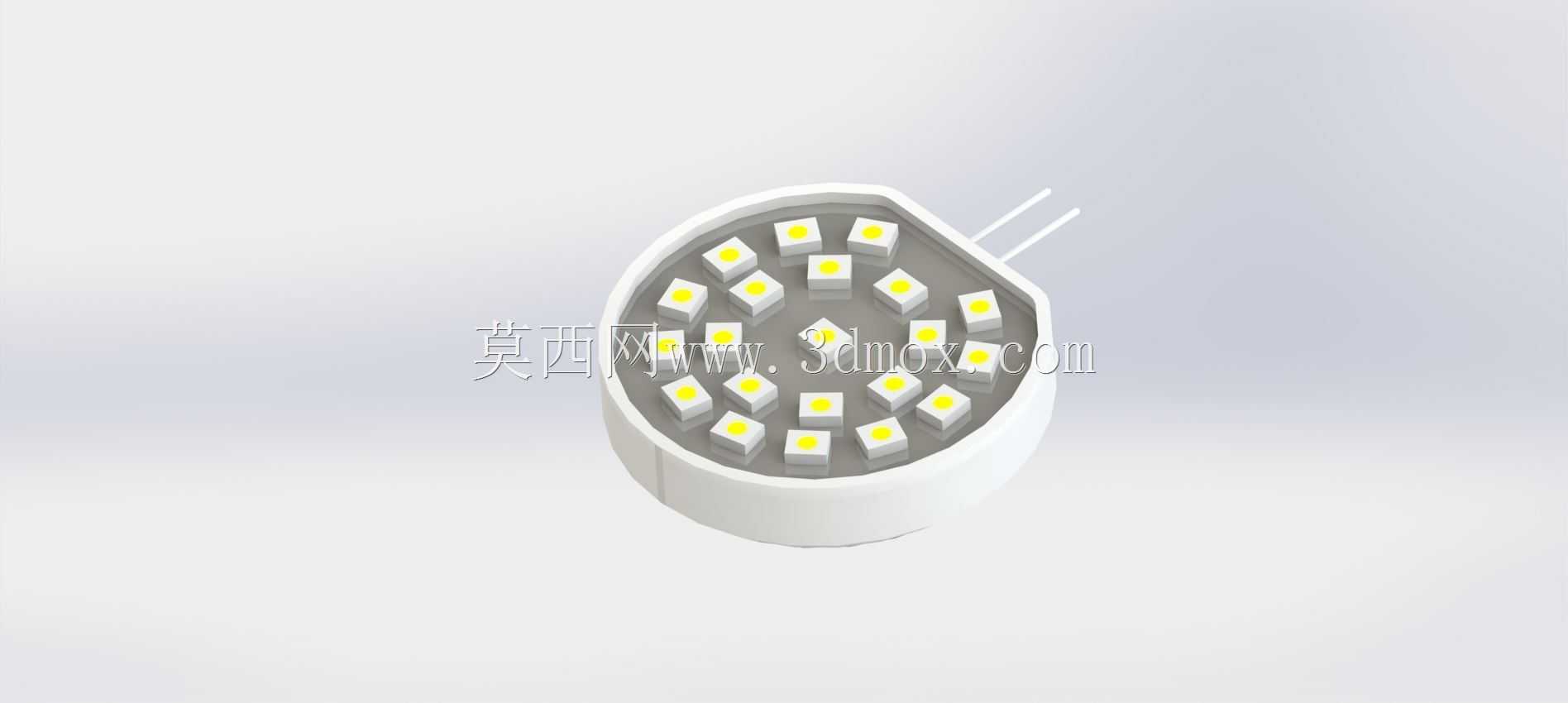

这款G4规格的LED照明组件，主要适配低压照明场景下的标准G4灯座安装需求，在橱柜局部照明、展柜重点补光、小型装饰灯具、车载低压照明、船舶舱室辅助照明等场景中应用广泛，可直接替换传统同规格卤素插脚光源，无需改动原有灯座安装结构，适配性较强。从结构设计层面来看，整体采用圆形基座布局，灯板表面均匀排布多颗SMD贴片LED灯珠，排布时充分考虑了出光角度的均匀性，避免单颗灯珠光强过高产生的局部眩光问题，灯珠焊接在铝基线路板上，基座背部预留散热传导接触面，可将灯珠工作产生的热量通过灯座接触面向安装基体传导，降低长时间工作下的光衰速率，延长光源使用寿命。插脚部分采用标准G4灯座的两针插脚结构，插脚间距、插脚直径完全符合通用G4插座的尺寸公差要求，插拔力度控制在合理区间，既保证安装后接触可靠不会出现松脱断电问题，也不会因为插拔力过大造成灯座簧片变形损坏。基座外壳采用阻燃耐高温的工程塑料注塑成型，外壳边缘做圆角过渡处理，没有尖锐棱角，安装操作时不会划伤操作人员手部，外壳与内部铝基板之间采用卡扣加导热胶的固定方式，既保证结构连接强度，也能填充接触面间隙提升散热效率。设计过程中重点控制了整体的安装边界尺寸，整体外径、基座高度都控制在传统G4卤素灯的尺寸范围内，可直接装入原有适配G4灯的小型灯具灯罩内，不会出现尺寸过大无法装配的问题。出光面采用漫反射设计思路，灯珠排布时在中心区域和外圈区域做了光强匹配，让整灯的出光光斑更均匀，没有明显的灯珠暗影，在近距离照明场景下也能提供柔和的照明效果，不会产生刺眼的光斑。电路部分采用内置恒流驱动的设计思路，适配常规低压交流、直流供电场景，供电电压波动时也能保证灯珠工作电流稳定，避免电压波动造成的灯珠闪烁或者过流烧毁问题，驱动元件全部布置在基座内部的空腔内，外部没有裸露的电路元件，安装使用时的安全性更高。
