螺口式白炽照明灯泡结构设计

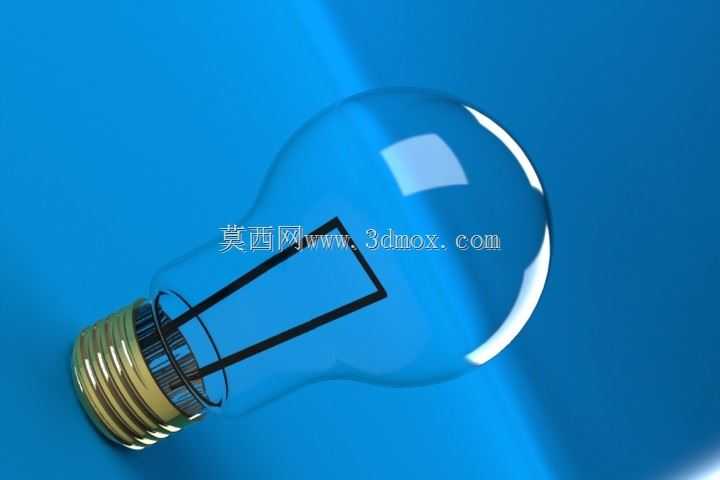

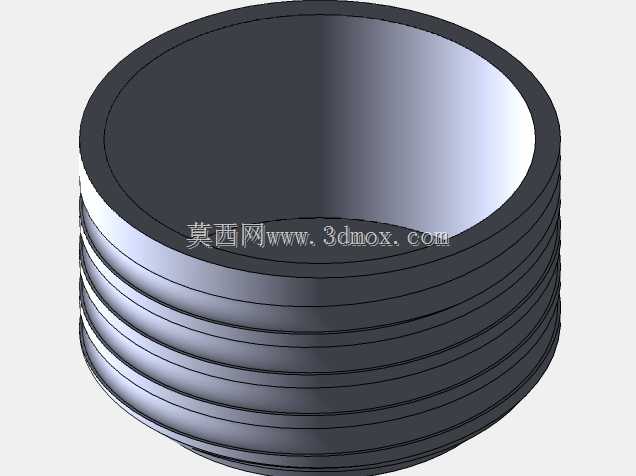

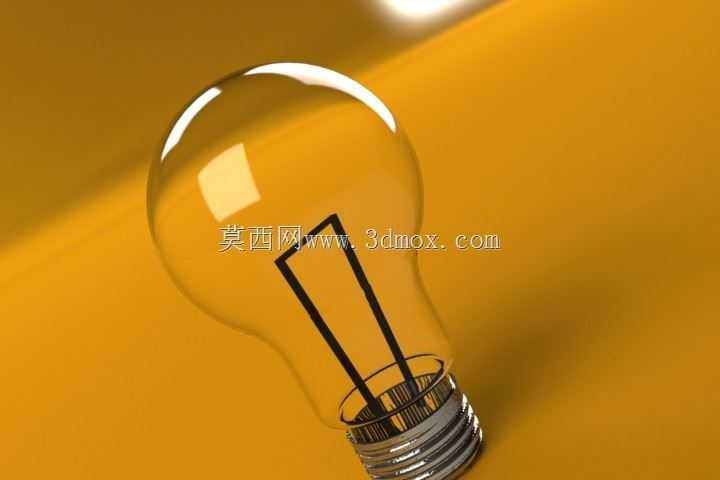

这款螺口白炽灯的三维结构设计，核心围绕民用及工业基础照明场景的通用替换需求展开，建模过程中优先还原了产品各部件的装配逻辑与实际安装边界，可直接用于照明产品结构教学、老旧照明设备替换件选型参考、基础电工实训教具开发等场景。从结构拆分来看，整体分为玻璃泡壳、内部灯丝支架、钨丝发热体、金属螺口灯头、绝缘密封胶层五个核心部分，建模时严格遵循E27通用螺口的尺寸规范，螺纹大径控制在26.2mm左右，螺距3.625mm，确保模型导入装配环境后可直接匹配标准螺口灯座，无需额外调整安装公差。玻璃泡壳采用梨形曲面造型，建模时通过旋转凸台生成基础曲面后，对泡壳颈部做了1.2mm的壁厚抽壳处理，还原了实际产品的玻璃厚度分布，泡壳内部预留的抽真空腔体空间完全匹配灯丝支架的安装位置，避免出现装配干涉。内部灯丝支架采用两根镀镍铁丝作为支撑结构，下端与灯头的两个电极触点分别导通，上端弯折成矩形固定框用于夹持钨丝，建模时特意还原了钨丝的双螺旋绕制结构，这一结构设计的核心目的是在有限的泡壳空间内拉长钨丝的有效发热长度，同时减少灯丝通电后的热形变位移，避免灯丝高温下垂触碰泡壳内壁造成玻璃炸裂。金属螺口灯头部分做了滚花防滑纹理建模，还原了实际产品安装时的摩擦力设计，灯头底部的中心触点与螺口侧壁做了绝缘隔离结构，建模时预留了0.8mm的绝缘层厚度，符合电气安全间隙要求。设计过程中特意对各部件的装配公差做了模拟验证，玻璃泡壳与金属灯头的配合面预留了0.15mm的涂胶间隙，灯丝支架与灯头电极的连接位置做了定位凸台，确保实际装配时各部件可快速对位，不需要额外的工装夹具辅助定位。从实际应用角度出发，该模型可用于基础电光源原理演示，帮助从业者理解白炽灯的电流热效应发光逻辑，也可用于复古照明产品的外观结构参考，在做工业风场景的照明设备选型时，可直接调取模型验证安装空间是否匹配，避免现场安装时出现尺寸冲突。建模时对所有曲面做了曲率连续处理，玻璃泡壳的曲面过渡无尖锐棱角，还原了实际产品吹制成型的圆滑曲面特征，金属灯头的螺纹牙型做了圆角处理，避免安装时刮伤灯座的内螺纹。
