摩托车改装用金属板材安装固定支架

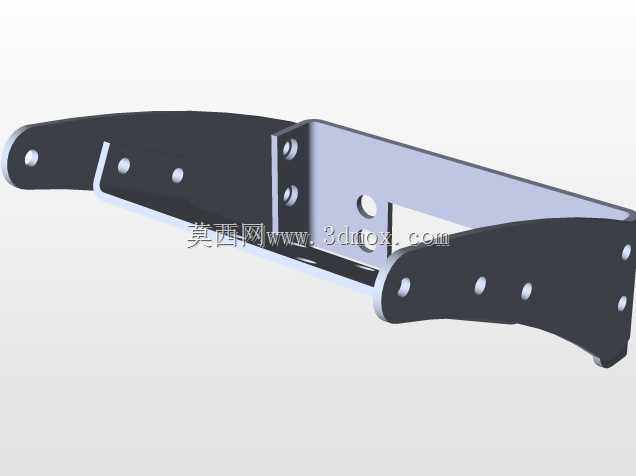

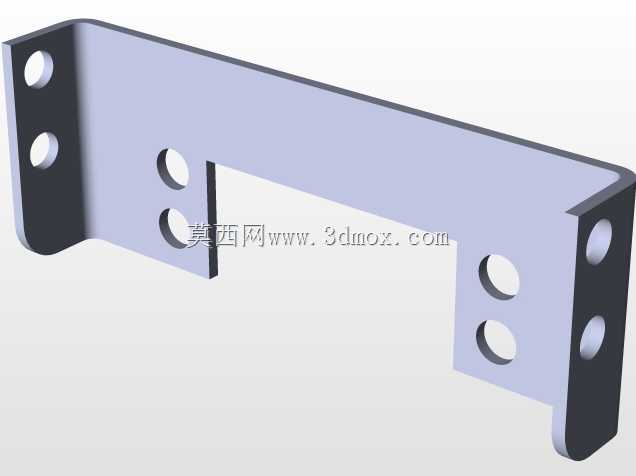

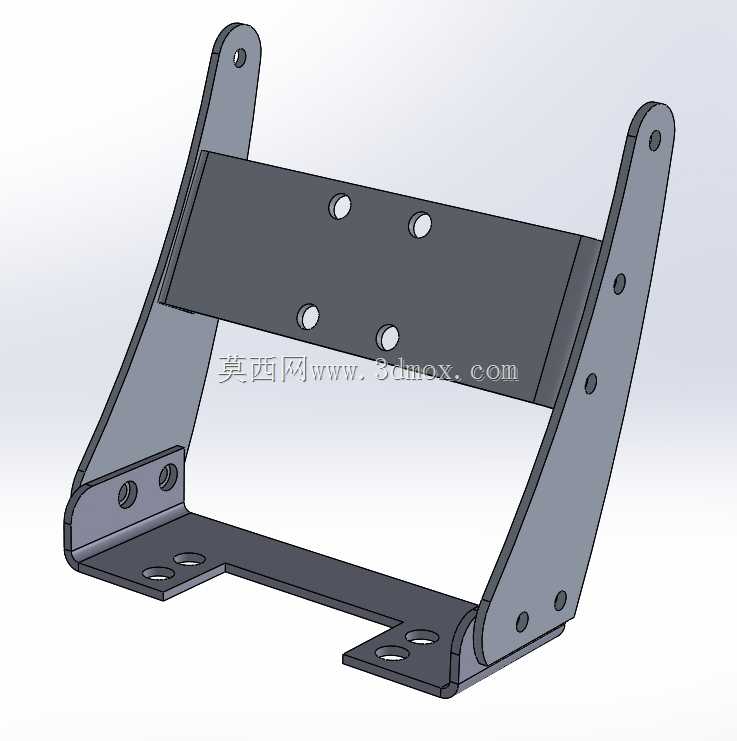

这款支架主要应用于摩托车改装场景，用来固定加装的电控模块、小型附属功能部件，解决原厂预留安装位不足的问题，适配多数跨骑车型的车架前部空余空间，不用对原车主体结构做破坏性改动就能完成加装件的固定。从结构设计来看，整体采用弯折钣金成型工艺，两侧对称的立板做了不等高的弧度处理，下端的L型折边直接贴合车架的平面安装位，每侧折边预留两个同轴安装孔，可通过标准螺栓与车架预设的螺纹孔锁紧，安装时不需要额外制作转接片，贴合面的平整度控制在0.2mm以内，锁紧后不会出现应力集中导致的钣金变形。中间的横置安装板预留了四个呈矩形分布的固定孔，孔位间距按照常见的车载电控单元、小型整流模块的安装尺寸做了适配，孔边做了去毛刺处理，避免安装时刮伤部件外壳，横板与两侧立板采用满焊连接，焊缝打磨平整后做了发黑防锈处理，能适应摩托车行驶过程中遇到的泥水、扬尘侵蚀场景。两侧立板上端各预留一个铰接孔，可用来固定小型护板或者走线支架，立板侧面额外设置的三个小孔用来走扎带固定线束，避免加装的线束在车辆行驶震动时出现晃动磨损。设计时充分考虑了摩托车的行驶震动工况，整体板材厚度选用2.5mm的冷轧钢板，在保证结构强度的前提下控制整体重量，不会给车头增加过多额外负载，安装边界的尺寸控制在长180mm、宽120mm、高160mm的范围内，不会和车把转向行程、前部覆盖件产生运动干涉，安装后整体重心靠近车架主梁位置，不会影响车辆的原有操控平衡。在建模过程中，所有弯折处都预留了合理的折弯内R角，避免钣金加工时出现开裂问题，安装孔的位置度公差控制在0.1mm，保证批量加工时的安装互换性，不需要现场二次配钻就能完成装配，对于改装从业者来说，这款支架可以直接适配多数常规加装部件的固定需求，减少现场测绘制作支架的工作量，也能避免手工制作支架出现的角度偏差、孔位错位问题，整体结构没有多余的冗余设计，所有的结构特征都服务于安装固定、线束整理、避让干涉这几个核心需求，在实际装车测试中，经过连续颠簸路面行驶后，支架没有出现松动、变形的情况，固定的加装部件工作状态稳定，线束也没有出现磨损破皮的问题。
