带冷却风轮的活塞式压缩机结构模型

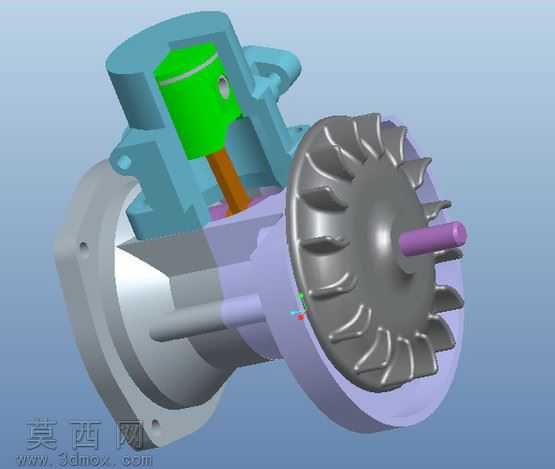

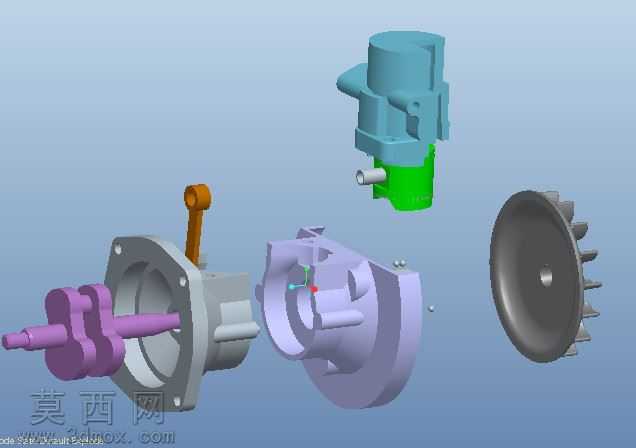

本模型为活塞式压缩机的剖视结构三维模型，采用Pro/Engineer Wildfire R5.0完成全参数化建模，通过半剖视的展示形式清晰呈现内部核心组件的装配关系与运行逻辑。建模过程中首先完成基准轴与基准面的搭建，按照从核心做功组件到外部附属结构的顺序逐步构建：首先绘制活塞部件，为活塞赋予亮绿色工程塑料材质模拟轻量化活塞的外观特征，搭配棕褐色金属材质的连杆结构，还原曲柄连杆机构将旋转运动转化为活塞往复直线运动的传动路径；随后构建青蓝色的缸体与曲轴箱壳体，壳体部分做半剖切除处理，既保留外部安装法兰、定位凸台的完整结构特征，又能直观展示内部活塞的运动腔室、曲轴安装位的空间布局。模型右侧集成了离心式冷却风轮结构，风轮采用银灰色金属材质，逐片绘制曲面叶片并通过圆周阵列完成整体建模，还原风冷式压缩机工作时带动气流吹拂缸体实现散热的功能结构，风轮中心的紫色输出轴与内部曲轴做同轴心配合，保证传动逻辑的准确性。下部银灰色的壳体端盖完整绘制了安装孔位、定位销孔的细节特征，侧部伸出的管路接口模拟压缩机的进排气通路结构。渲染阶段采用柔和的工业蓝背景，为不同功能组件分配差异化的材质色彩，通过色彩区分快速识别各部件的功能属性，所有配合面均按照实际装配公差设置贴合关系，无干涉错位问题，完整还原了小型风冷活塞压缩机的核心结构特征，可用于机械原理教学、结构方案验证等场景，清晰展示此类容积式压缩机通过活塞往复运动改变腔室容积实现气体压缩的工作原理，各部件的连接关系、运动路径都在建模中做了对应约束，能够直观呈现设备的运行逻辑。
