工业制冷用螺杆式冷水机组结构模型

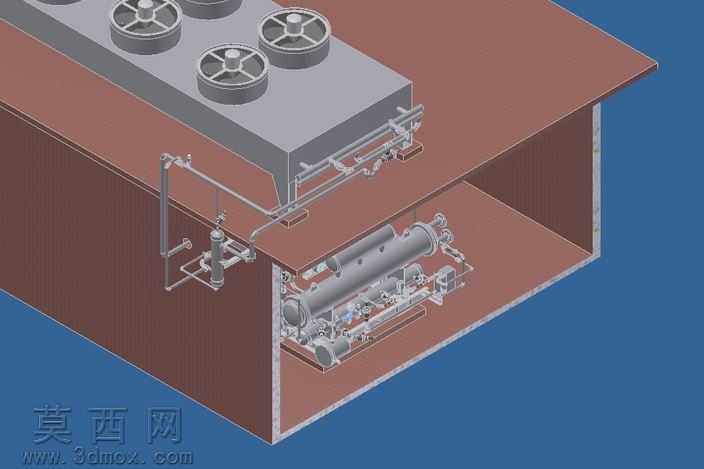

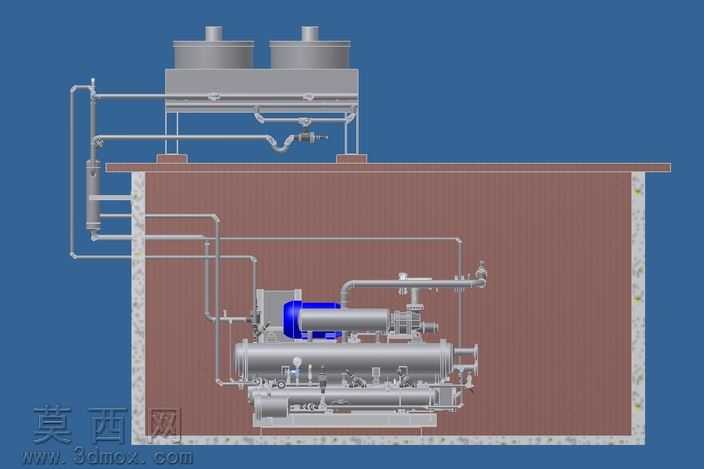

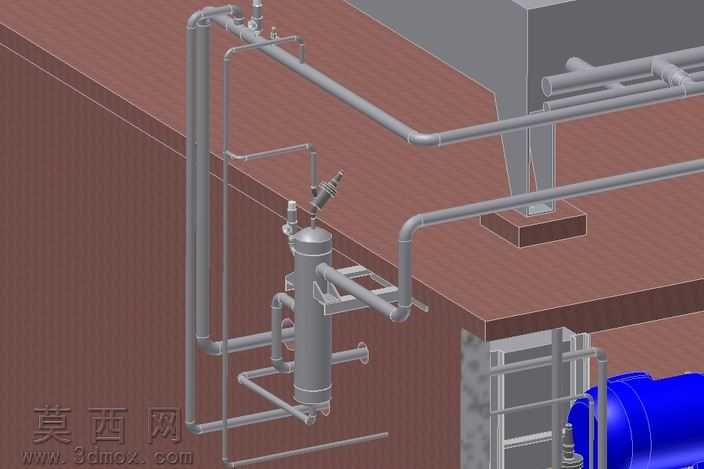

本模型为工业制冷场景应用的螺杆式冷水机组三维结构模型，建模过程严格遵循制冷设备实际生产装配逻辑，以1:1等比例还原机组的整体布局与部件细节。建模阶段首先搭建机组的承载基座框架，采用实体拉伸特征构建基座的型钢支撑结构，还原基座表面的防腐涂层材质表现，通过纹理映射模拟金属板材的哑光磨砂质感，同时预留各核心部件的安装定位点位，确保部件装配的同轴度与位置精度符合工程实际要求。核心制冷压缩单元采用螺杆式主机结构，建模时通过回转、扫掠等特征构建压缩机的筒体、端盖、进出气法兰结构，对主机上的能量调节机构、油分离器接口、接线盒等附属部件做精细化还原，金属筒体采用高反光金属材质，通过环境贴图模拟不锈钢表面的镜面反射效果，蓝色端盖部件采用半光泽工业烤漆材质，区分不同功能部件的视觉表现。机组上方的风冷换热模块采用双风机顶置布局，建模时还原换热翅片组的层叠结构、风机的风筒与防护网结构，翅片部分采用薄实体阵列特征构建，材质设置为高导热铝金属原色，风机电机部分做简化结构处理以平衡模型细节量与运行流畅度。管路系统是本模型的重点表现部分，建模时严格按照制冷工艺流程排布冷媒管路、冷却水管路与油路，通过三维扫掠特征构建不同管径的管路走向，还原管路中的弯头、三通、法兰连接、阀门、视液镜等部件，管路材质根据输送介质区分，冷媒管路采用紫铜材质表现，水管路采用镀锌钢管材质，油路采用深色金属管路表现，同时通过装配约束确保所有管路接口与对应部件的连接位置完全匹配，无错位、漏接问题。机组还配套设计了电气控制箱、储液罐、干燥过滤器等辅助部件，各部件的安装位置、连接关系均与实际产品一致，整体模型经过装配干涉检查，不存在部件穿模、位置冲突问题，可用于制冷设备的结构展示、安装培训、方案演示等场景，能够清晰呈现螺杆式冷水机组的内部构造与工作流程逻辑。
