E73-2G4M04S蓝牙无线通信模块结构设计

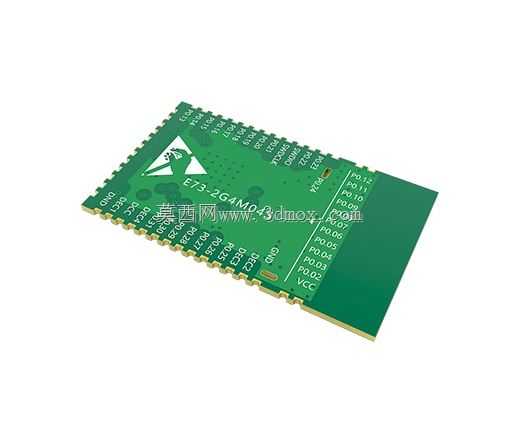

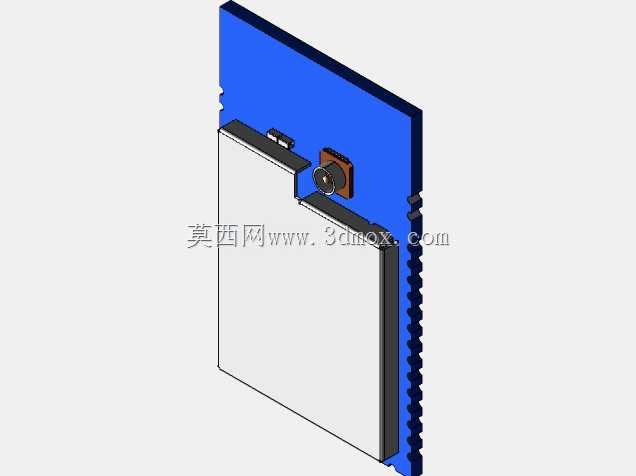

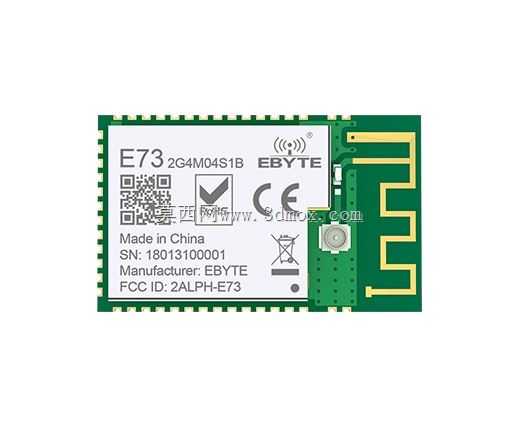

这款2.4G无线通信模块的三维结构设计，核心围绕低功耗蓝牙应用场景的实际安装需求展开，在做结构建模前首先要考虑模块在终端设备内的安装边界，这类模块常被嵌入到智能穿戴设备、工业无线传感节点、智能家居控制终端、小型物联网采集设备内部，多数终端产品的内部空间都极为紧凑，因此建模时严格还原了模块的实际外形尺寸，板载PCB的长宽、板厚、边缘邮票孔的位置与间距都完全匹配实物规格，确保设计人员在做整机堆叠时不会出现安装干涉问题。模块板载的PCB倒F天线是结构设计中需要重点关注的部分，建模时完整还原了天线的走线轮廓与周边净空区域，在实际整机结构设计中，天线区域不能有金属遮挡、不能紧邻大电流走线，否则会直接影响射频信号的收发性能，这部分的结构还原能帮助结构工程师在整机布局时提前预留好天线净空，避免后期打样后出现信号不达标的问题。模块上的板载晶振、射频匹配电路、屏蔽罩位置都在模型中做了精准还原，考虑到部分应用场景会给模块外加金属屏蔽壳，模型也预留了屏蔽罩的安装高度边界，避免后期加装屏蔽件时和板载元器件产生冲突。邮票孔焊盘的建模严格遵循实际焊接工艺要求，焊盘的尺寸、间距、伸出板边的长度都符合SMT贴片的工艺标准，结构工程师在设计主板封装时可以直接参考该模型的焊盘位置做封装匹配，减少反复核对规格书的工作量。从功能特性来看，该模块基于nRF52832芯片方案设计，本身是不带固件的硬件平台，支持用户二次开发实现蓝牙透传、低功耗数据采集、近场无线控制等功能，建模时也考虑到了模块不同应用场景下的安装方式，不管是直接贴片焊接在主板上，还是通过排针插接使用，模型都能提供准确的尺寸参考。在做结构设计时，还特意还原了模块表面丝印的定位标识，包括一号引脚的位置标记，方便生产组装时快速识别安装方向，避免反向贴装导致的硬件损坏。模块整体采用无铅工艺的PCB板材设计，板边做了圆角处理，建模时也还原了这一细节，避免尖锐板边在组装时划伤绝缘层或者操作人员。对于需要做小型化无线产品开发的结构工程师来说，这个精准的三维模型可以直接导入到整机装配文件中，完成前期的空间堆叠、干涉检查、安装位设计，不用再手动测量模块实物尺寸，能大幅缩短前期结构设计的周期，也能避免因为尺寸测量误差导致的结构设计返工。
