垂直轴风力涡轮机流体分析结构设计

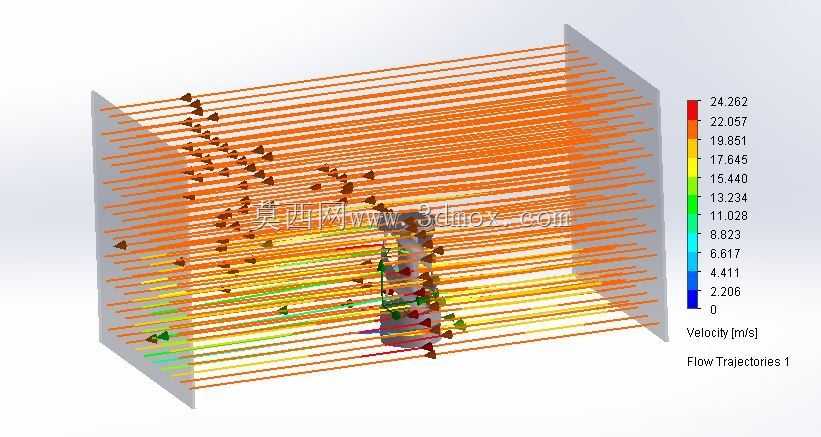

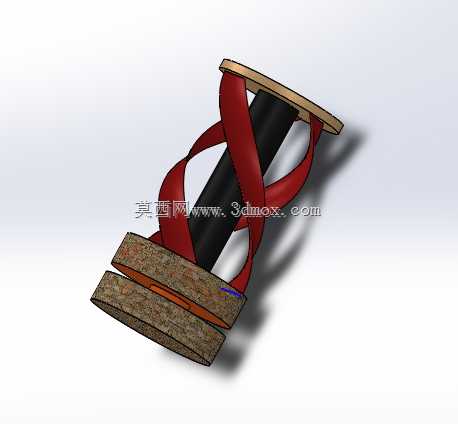

在分布式风能利用场景中，垂直轴风力涡轮机的应用场景覆盖城市楼宇间隙、偏远牧区供电、小型离网电站配套等多个领域，这类设备无需对风装置，对紊流风场的适应性远优于水平轴机型，尤其适合风速不稳定、风向多变的安装环境。本次设计的垂直轴风力涡轮机，核心用途是配合风洞完成叶片表面流体行为分析，为后续叶片翼型优化、气动效率提升提供可验证的三维结构载体，设计过程中优先考虑了流场仿真的边界适配性，避免结构冗余对流场计算结果造成干扰。从功能特性来看，该涡轮机采用螺旋扭曲叶片布局，叶片沿中心轴呈对称螺旋分布，这种结构能够保证任意风向来流时都有至少一组叶片处于有效做功区间，大幅降低启动风速阈值，同时减少运行过程中的气动脉动，降低整机振动水平。上下端板采用圆盘式结构，既可以约束叶片端部的气流绕流损失，提升风能捕获效率，也作为叶片的安装定位基准，保证各叶片的安装角偏差控制在工程允许范围内，中心轴采用等直径圆柱结构，兼顾传动连接的同轴度要求与结构刚度，避免高速旋转时出现轴系挠曲变形。设计思路上，没有盲目追求过高的尖速比，而是围绕流体分析的实际需求，将叶片表面做连续光滑处理，没有额外加装扰流附件，保证流场计算时能够准确捕捉叶片表面的边界层分离、压力分布变化等关键数据，风洞配套结构的尺寸完全匹配常规小型低速风洞的试验段截面尺寸，安装边界预留了标准法兰连接位，可直接固定在风洞试验台的支架上，不需要额外制作转接工装。外形尺寸方面，整机轴向长度与径向直径的比例控制在1.8:1，既保证叶片有足够的扫掠面积获取风能，也不会因为轴向尺寸过长导致风洞试验段阻塞比超标，叶片与中心轴的连接位置做了局部加厚处理，避免应力集中导致的结构失效，上下端板的边缘做了倒角处理，减少端板自身的气流阻力对流场的干扰。实际工程应用中，这类结构的垂直轴涡轮机除了用于风洞试验验证，经过参数优化后也可直接用于小型离网供电系统，安装时不需要搭建过高的塔架，在低层建筑顶部即可完成部署，维护过程中不需要高空作业，传动部件均可布置在整机下部，日常检修的便利性大幅提升。针对流体分析的需求，建模过程中严格保证了叶片型面的曲率连续性，每一段螺旋线的导程误差控制在极小范围内，避免因建模误差导致仿真结果与实际流场出现偏差，中心轴内部预留了传感器走线通道，可在试验时直接安装转速、扭矩、振动等测试元件，不需要额外在结构表面开孔破坏气动外形。
