多弯折等径管路流场仿真结构设计

　　在流体输送系统的实际工程落地中，多弯折管路的结构合理性直接决定整个输送回路的压损控制水平、运行振动幅度与长期服役寿命，这类连续弯折的等径管路常见于化工介质输送回路、暖通空调水循环支路、小型液压系统回油路径、实验台流体测试管路等场景，不同安装空间下的弯折角度、转弯半径、管段衔接过渡设计，都会直接改变管内流体的流动状态。做这类管路结构设计时，不能只盯着空间避让做几何排布，很多新手设计师容易犯的错误就是为了适配安装空间随意设置弯折角度，忽略流体在转向过程中的涡流区生成——当流体以恒定流速经过90度弯折段时，弯管外侧会形成局部高压区，内侧则容易出现流速骤降的滞流区，若连续弯折段的间距设置过小，前一个弯管生成的涡流还未充分耗散就进入下一个弯折段，会成倍放大整个管路的沿程压力损失，严重时还会诱发管路壁面的冲蚀磨损，尤其是输送含固体颗粒的介质时，不合理的弯折结构会在短时间内造成弯管外侧壁面磨穿泄漏。

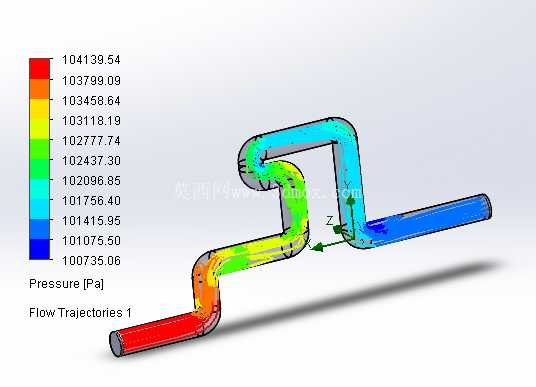

　　这款连续多弯折的等径管路设计，在初始结构排布阶段就同步引入了流场仿真验证逻辑，从仿真得到的压力分布云图可以看到，整个管路的压力梯度沿流动方向呈现平滑过渡状态，入口段的高压区经过第一个弯折后没有出现突兀的压力断崖，每个弯折段的转弯半径都做了等比例匹配，既保证了在有限安装空间内完成走向避让，又尽可能降低了局部压损。从结构细节来看，整段管路采用等通径设计，所有弯折段的内径与直管段完全一致，没有出现管径突变造成的节流效应，管段之间的衔接处做了平滑过渡处理，不存在直角台阶或者内壁凸起，避免了不必要的湍流触发点。

　　在实际安装边界的考量上，这类管路的进出口端都预留了标准管接口的安装余量，可直接适配对应通径的快装接头、焊接法兰或者卡套连接结构，连续弯折的走向设计是为了在紧凑的设备内部空间里，完成不同高度、不同水平位置的接口对接，不需要额外增加转接接头，减少了整个回路的泄漏点数量。做这类管路的三维建模时，要特别注意弯折段的中心线曲率连续性，不能出现折线式的转弯结构，否则不仅会造成流场恶化，在实际加工时无论是弯管机冷弯还是3D打印成型，都会出现应力集中点，承压工况下容易在弯折处出现开裂。

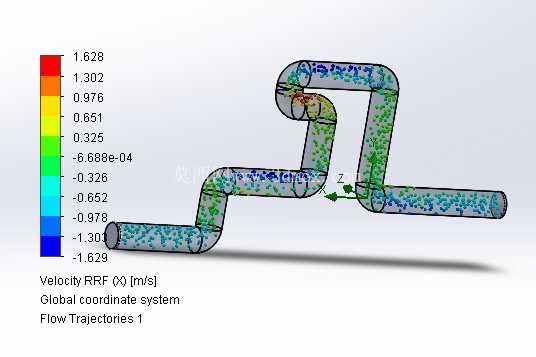

　　从流场仿真的结果来看，整段管路的最大压力差控制在合理区间内，没有出现局部异常高压点，说明每个弯折段之间的直管段长度设置符合流体流动的规律，前一个弯管出口的流体经过足够长度的直管段稳流后，再进入下一个弯折段，有效抑制了连续涡流的叠加效应。在实际工程应用中，这类经过流场验证的弯管结构，还可以根据实际输送介质的特性调整壁面厚度，输送高压介质时适当增加弯折段的壁厚，输送腐蚀性介质时更换对应耐腐蚀的管材，不需要大幅改动管路的整体走向结构，就能适配不同的工况需求。很多现场安装的管路系统之所以运行时噪音大、压损远超设计值，往往就是因为前期设计时只做了几何空间的排布，没有考虑流体在管内的实际流动状态，靠现场施工随意调整弯折角度，最终导致整个系统的泵组功耗上升，输送效率达不到设计要求。这款管路的设计逻辑就是把结构排布和流场性能做了同步验证，从根源上避免了这类现场问题的出现，不管是用于小型实验装置的流体回路搭建，还是工业设备内部的冷却、润滑管路布设，都能直接参考其结构参数做适配调整，减少后期反复整改的工作量。
