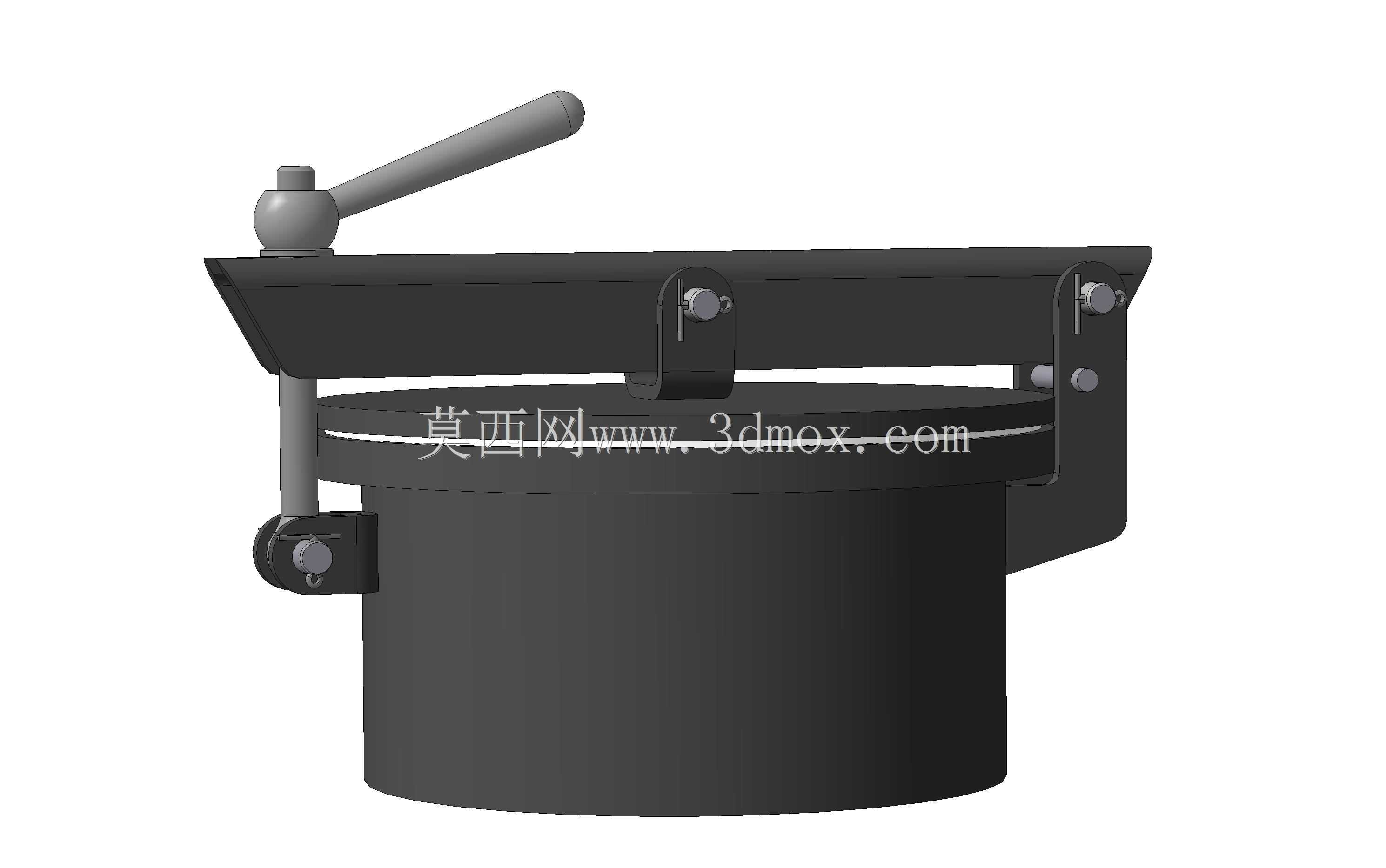

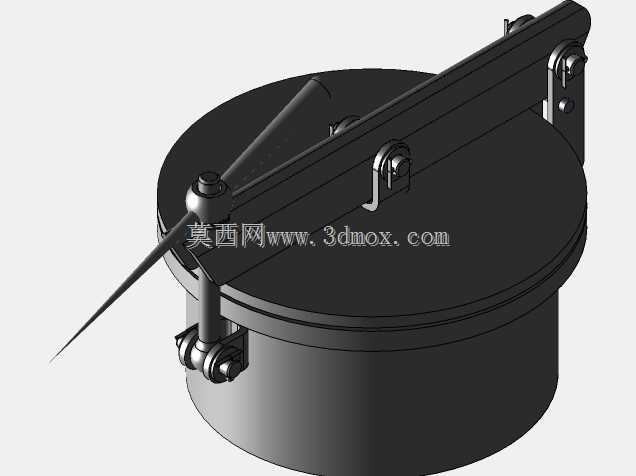

250mm口径快开式谷物输送管道检修口

该部件主要应用于粮食加工、仓储物流领域的散料气力输送、自流输送管线，作为管线中途的检修、取样、清堵作业开口，适配250mm公称通径的圆形输送管道，安装时直接与管道段法兰对接，整体安装高度控制在适配常规粮机管线排布的范围内，不会额外占用过多管线架设空间。结构设计上采用侧翻式快开结构，配套的杠杆式操作手柄可实现单人无工具启闭操作，手柄转轴处设置有阻尼定位结构，开启后仓盖可保持固定开启角度，不会在作业过程中意外回落造成安全隐患。锁紧机构采用环绕式压边设计，闭合时通过手柄带动压圈均匀压紧盖体与筒体之间的密封面，可承受散料输送过程中管线内的微正压或负压工况，避免输送过程中出现漏料、进风影响输送效率的问题。盖体与筒体的铰接侧设置有限位结构，最大开启角度可满足检修人员伸手清理管道内积料、取出卡滞异物的操作空间需求，无需完全拆卸盖体即可完成大部分日常维护作业。筒体下端为标准圆形对接接口，可直接与同通径的输送管道焊接或法兰连接，安装边界规整，无需对原有管线做额外改造即可替换同规格老旧检修口。密封面采用平面贴合设计，日常维护时仅需清理接触面残留的粮粒、粉尘即可保证密封效果，无需频繁更换密封件，适配粮食输送场景多粉尘、有散料颗粒残留的工况，避免细小粮粒卡入密封结构导致闭合不严的问题。整体结构采用等壁厚设计，在保证结构强度满足管线承压要求的前提下，尽可能控制部件自重，降低管线整体承重负荷，铰接点与锁紧点的受力经过优化，长期反复启闭不会出现结构变形，适配粮食输送管线常年连续运行、维护操作频繁的使用需求。
