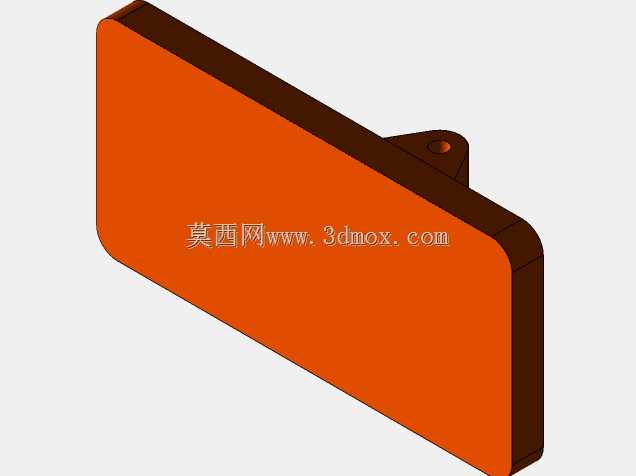

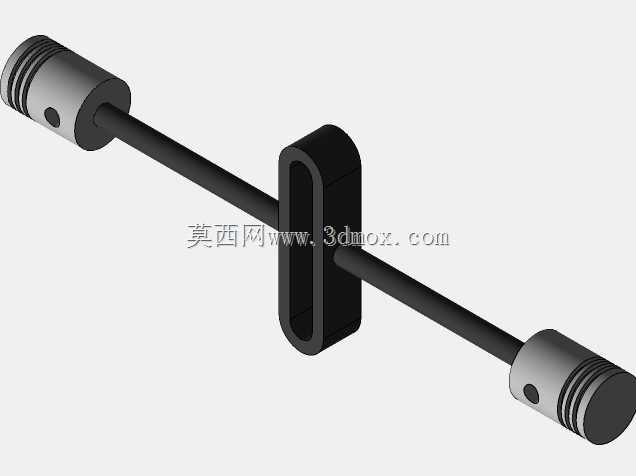

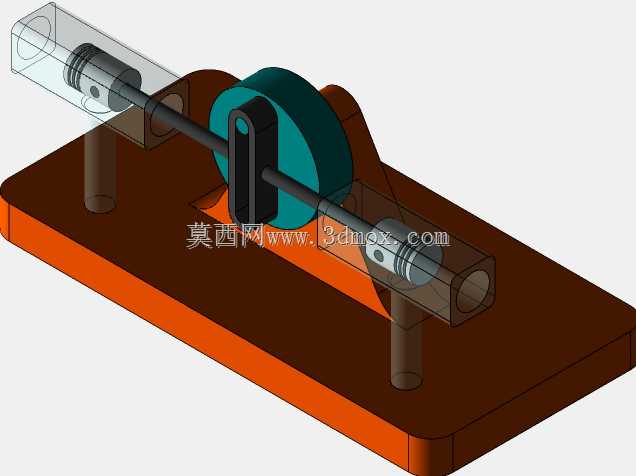

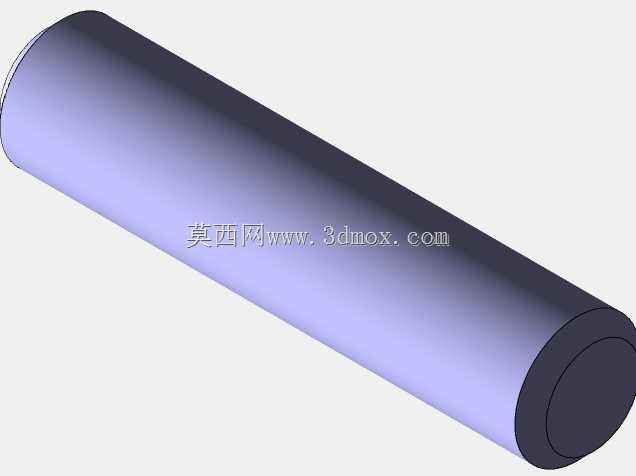

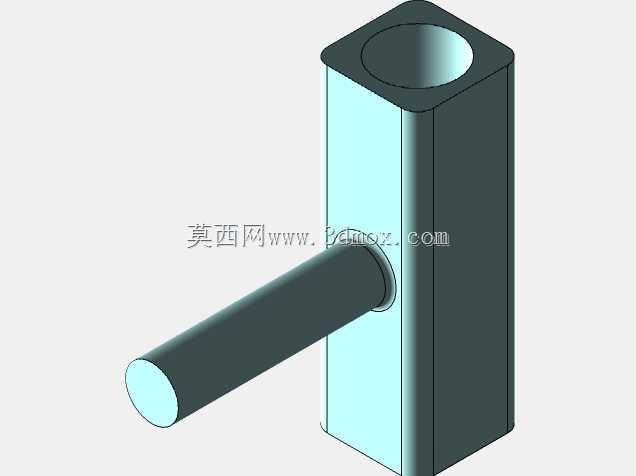

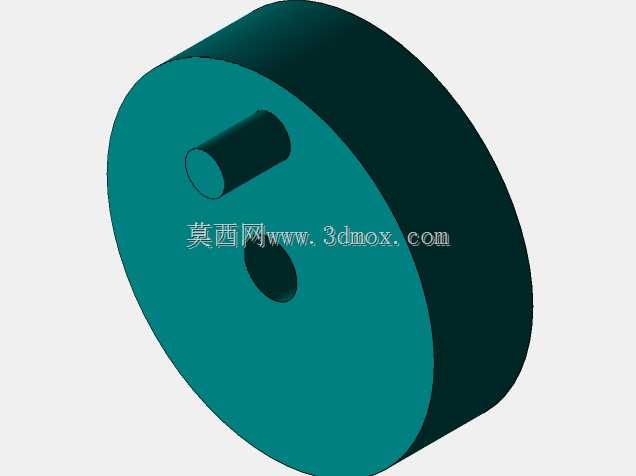

在各类需要实现直线往复与旋转运动相互转换的通用机械场景中,这类止动轭机构是十分经典的传动结构,常见于小型冲压设备的进给单元、计量泵的动力端、老式蒸汽机的配气结构以及部分轻工机械的往复驱动工位,相比传统曲柄滑块结构,它的运动特性更平稳,滑块侧的侧向力更小,在行程较短、传动负载适中的工况下能有效降低运动副的磨损速率。从结构设计逻辑来看,这套机构的核心是通过带滑槽的轭架与偏心轮的配合完成运动形式的转换,两端的滑块组件被约束在透明的导向套筒内,只能沿轴线方向做线性往复移动,轭架与贯穿的传动轴垂直布置,偏心轮固定在传动轴上,嵌装在轭架的竖直滑槽内,当两端滑块受外力推动做轴向往复运动时,轭架会同步带动偏心轮做定轴转动,最终将线性输入转换为传动轴的旋转输出,反向输入旋转运动时也可驱动两端滑块做同步往复动作,具备双向传动的能力。安装层面,整套机构通过底部的安装底板实现固定,底板上预留的支撑柱分别承担导向套筒的定位支撑与传动轴的轴承座安装功能,导向套筒与传动轴的轴线保持严格的空间垂直关系,偏心轮的偏心距直接决定了滑块的往复行程,设计时需要根据目标行程匹配偏心轮的偏心尺寸,同时要保证轭架滑槽的宽度与偏心轮的外径保持合理的间隙配合,既要避免间隙过大导致的传动回程误差,也要防止间隙过小引发运动卡滞。结构细节上,两端的滑块与导向套筒采用间隙配合,滑块上设置的密封环槽可根据使用场景加装密封件,适配有防尘、防漏油需求的工况,传动轴的两端伸出段可作为动力输出端连接负载,也可作为动力输入端接入驱动源,支撑柱与底板采用一体式结构设计,能提升整体的结构刚性,减少传动过程中的振动变形。实际应用中,这类机构的传动效率受运动副的润滑条件影响较大,轭架滑槽与偏心轮的接触表面需要做表面硬化处理,提升耐磨性能,相比曲柄滑块结构,它的结构更紧凑,横向占用空间更小,在安装空间受限的小型设备中更具布置优势,同时由于没有连杆结构,传动过程中动平衡特性更好,适合中低转速的往复传动场景,设计建模时需要重点校验偏心轮转动到上下止点位置时,轭架与周边支撑结构的干涉边界,确保全行程运动范围内无结构碰撞,滑块的极限伸出位置不能超出导向套筒的有效支撑长度,避免滑块出现悬臂受力引发的偏磨问题。
