遥控模型车用铝合金后轮毂托架结构

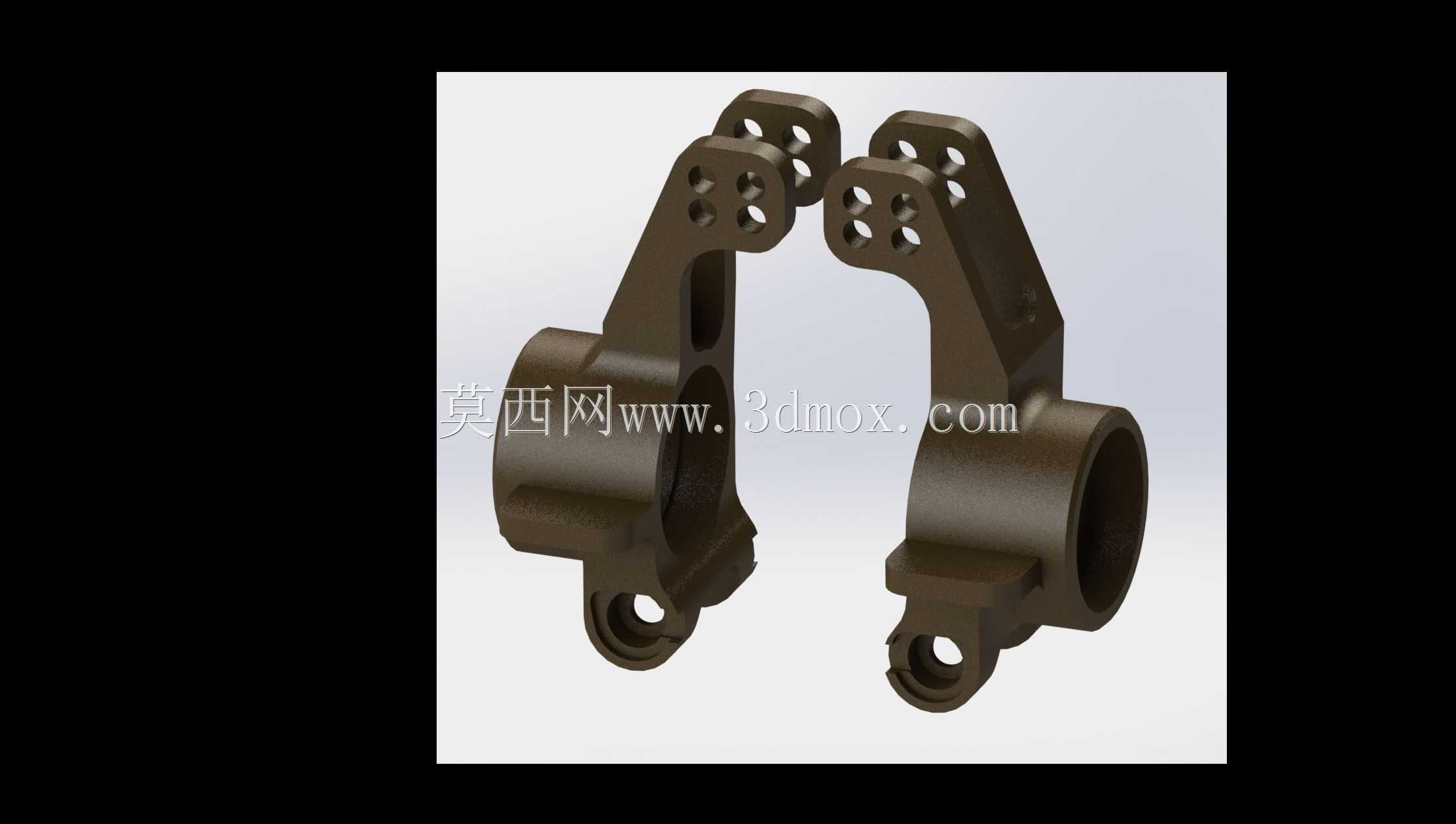

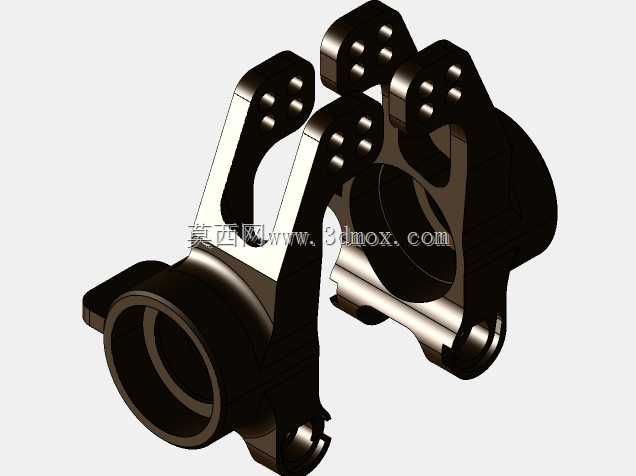

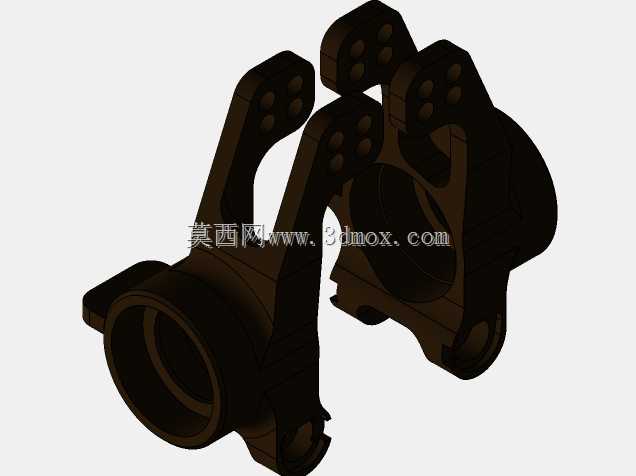

这类后轮毂托架主要应用于1/8比例遥控越野模型车的后悬挂系统，作为连接后轮轴、悬挂摇臂与转向拉杆的核心承载零件，直接决定后轮的定位精度与动态行驶稳定性。零件采用左右对称成对设计，主体为一体化铣削成型的铝合金结构，下部的大直径通孔用于穿过后轮轮轴，内置轴承安装位，孔位的同轴度公差控制在0.02mm以内，保证轮轴转动无卡滞。上部延伸的带孔支臂分为两组，靠前的支臂孔位用于连接转向拉杆，靠后的支臂孔位用于连接上摇臂，下部凸耳的通孔用于连接下摇臂，所有安装孔的中心距严格匹配Kyosho MP9 TKI4车型的悬挂几何参数，安装后可保证后轮的外倾角、前束角处于设计预设范围，无需额外调整垫片即可完成装配。设计过程中优先考虑零件的抗冲击性能，在支臂与主体筒身的衔接位置做了圆弧过渡处理，避免应力集中，在模型车飞跃落地承受冲击载荷时，不会出现支臂断裂的问题。零件整体做了硬质氧化处理，表面硬度提升，耐磨性能优于原厂塑料配件，同时重量控制在合理范围，不会过多增加悬挂下重量，影响避震的响应速度。安装边界方面，零件下部筒身的外径与原厂轮毂内侧的避让空间完全匹配，不会出现转向时轮毂与托架干涉的问题，上部支臂的开孔位置预留了拉杆球头的活动空间，悬挂上下全行程运动时，球头不会与支臂发生剐蹭。这类零件在设计建模时，需要先还原原车的悬挂硬点坐标，再围绕硬点做结构的轻量化设计，在保证结构强度的前提下，尽可能去除多余材料，同时要兼顾加工工艺性，所有外露棱边做倒角处理，避免装配时划伤操作人员，也减少应力集中的风险。实际装车使用时，该托架可直接替换原厂同位置零件，安装孔位完全互换，无需对其他部件做修改，装配后可提升后悬挂的整体刚性，在高速过弯时减少后轮的形变位移，提升车辆的操控精准度，在飞坡落地时也能承受更大的冲击载荷，减少零件损坏的概率。
