双联齿轮与小齿轮传动组件结构设计

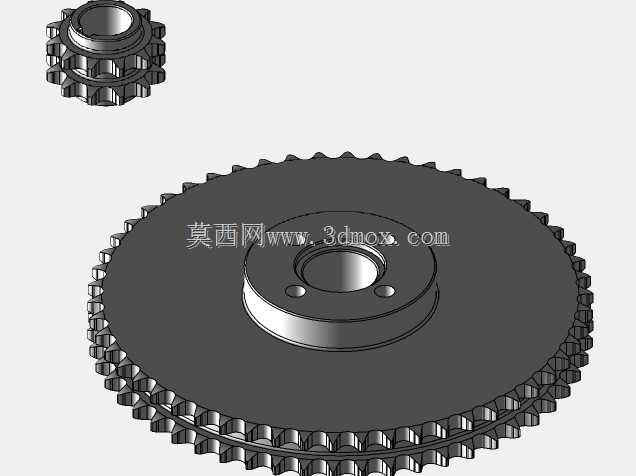

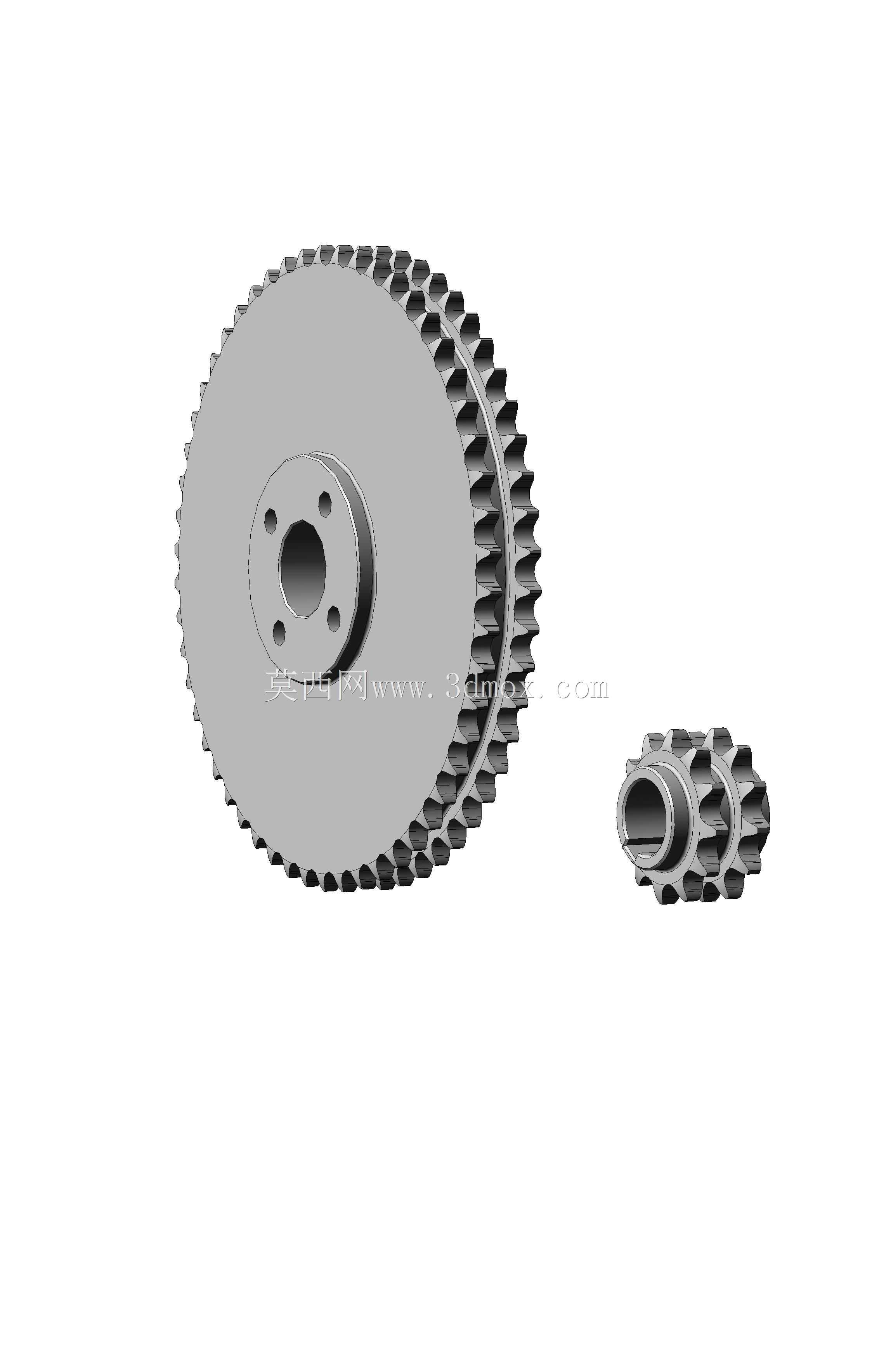

这套齿轮传动组件包含双联大齿轮与配套小齿轮，是机械传动系统里负责动力传递、转速扭矩匹配的核心部件，常见于中小功率的变速传动场景，比如小型输送设备的动力端、轻工机械的进给机构、农用机具的传动箱内部，承担着把原动机输出的高转速低扭矩动力，转换为作业端需要的低转速大扭矩动力的作用，也可通过不同齿数比的搭配实现多档位转速切换。从结构设计来看，双联大齿轮将两个不同齿数、不同模数的齿轮整合在同一轮毂基体上，省去了额外的轴向定位零件，既压缩了传动组件的轴向安装空间，也能保证两个齿轮的同轴度精度，避免分体式齿轮装配带来的同轴度误差导致的啮合异响、偏磨问题。大齿轮的轮毂端设计有均匀分布的安装孔，用于和传动轴实现周向固定，孔位的分度圆尺寸与传动轴端的法兰安装位匹配，安装时可通过螺栓锁紧，传递扭矩的同时也能承受一定的轴向窜动载荷，轮毂中心的通孔与传动轴采用间隙配合，装配时可顺畅推入轴端，配合键槽实现周向防转。齿轮的齿形采用标准渐开线齿廓设计，齿向经过修形处理，啮合时可降低齿面接触应力，减少重载工况下的点蚀风险，齿顶圆与齿根圆的过渡圆角做了优化，避免应力集中导致的轮齿断裂问题。配套的小齿轮为同轴双联小齿结构，与大齿轮的对应齿圈啮合时，可实现两级减速的传动效果，小齿轮的内孔设计有键槽，可直接套装在电机输出轴或者中间传动轴上，轴向尺寸紧凑，适合安装空间受限的传动场景。在安装边界上，这套齿轮组件的径向尺寸以大齿轮的齿顶圆为最大边界，安装时需要预留足够的径向间隙，避免齿顶与箱体内壁发生刮擦，轴向尺寸需要匹配双联齿轮的轮毂长度，预留对应的轴段长度与锁紧空间，啮合侧隙需要控制在合理范围，侧隙过大会导致传动换向时的冲击噪音，侧隙过小则会出现卡滞、齿面磨损加剧的问题。实际应用中，这类齿轮组件多采用中碳钢或者合金钢加工，齿面经过淬火处理提升硬度，可承受中等冲击载荷，日常维护时只需定期检查齿面磨损情况、补充润滑脂即可保证长期稳定运行，设计时的齿数搭配经过传动比验算，可保证传动过程中转速平稳，不会出现速比波动的问题，适合对传动稳定性有一定要求的通用机械场景。
