模数1压力角20度公制直齿圆柱齿轮

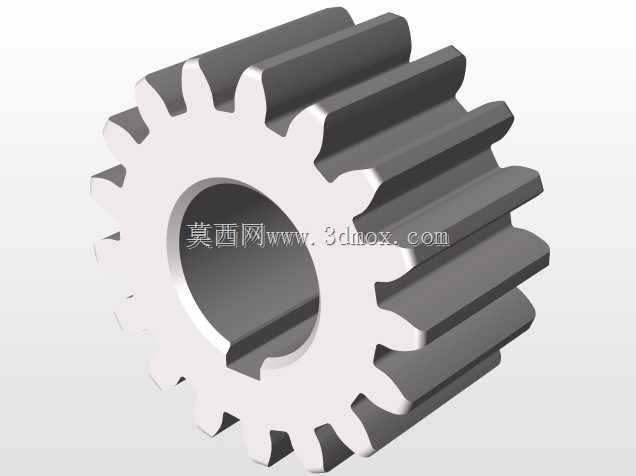

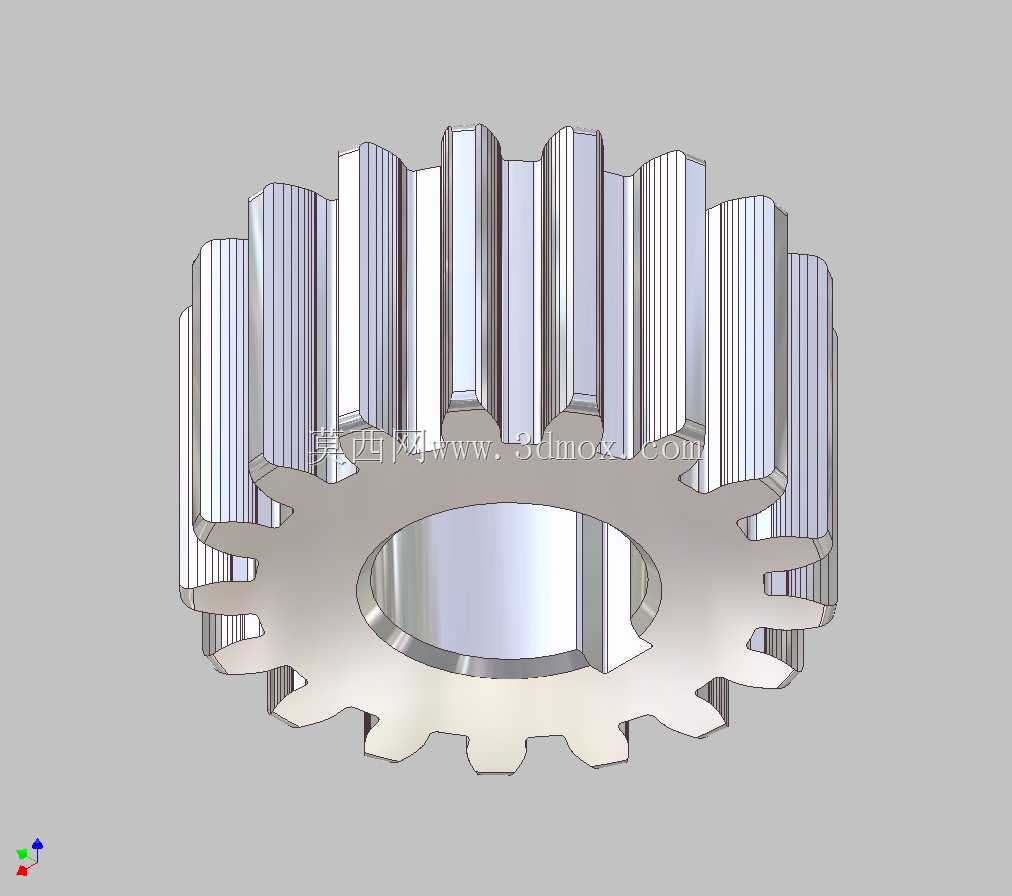

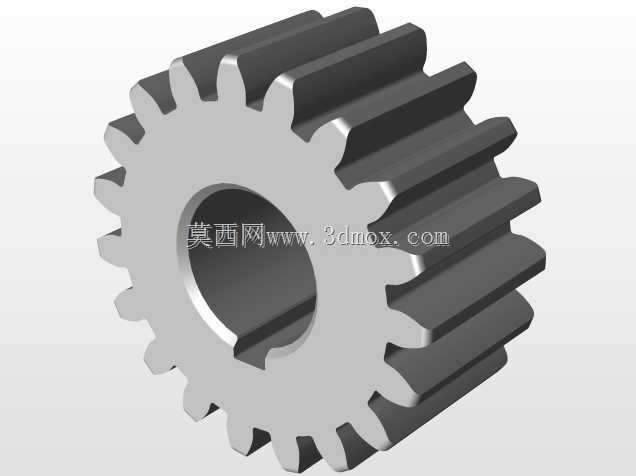

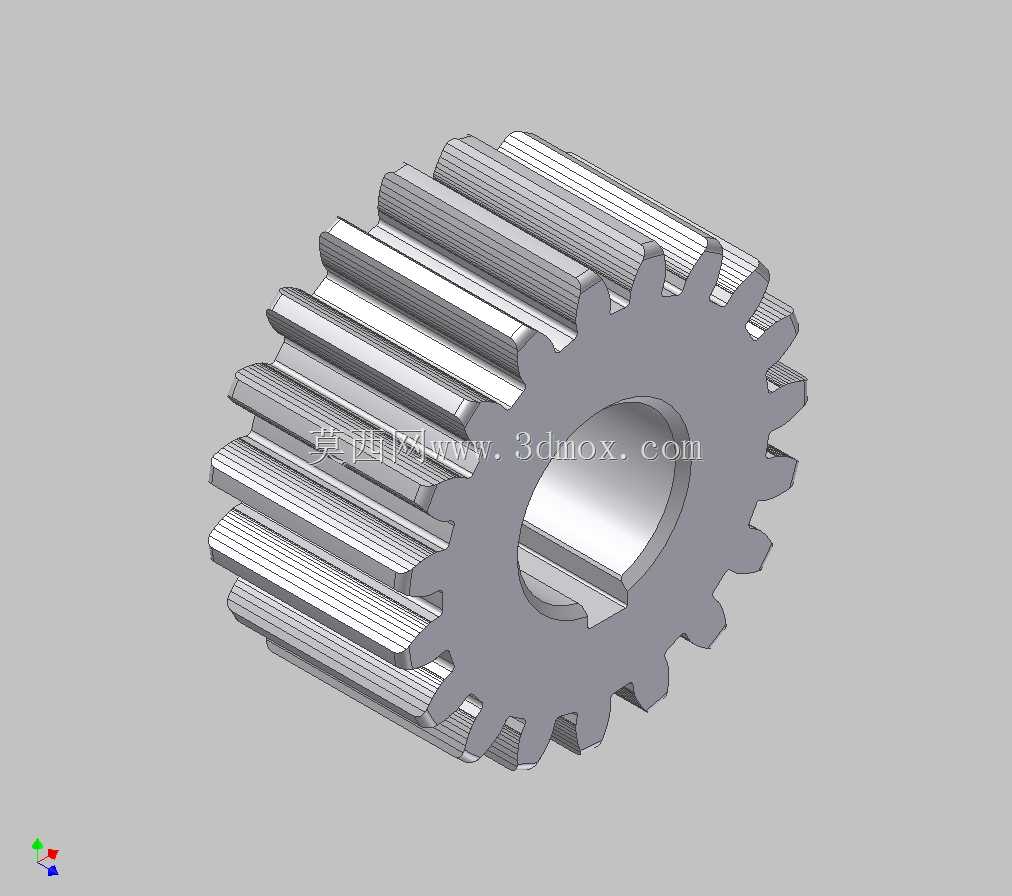

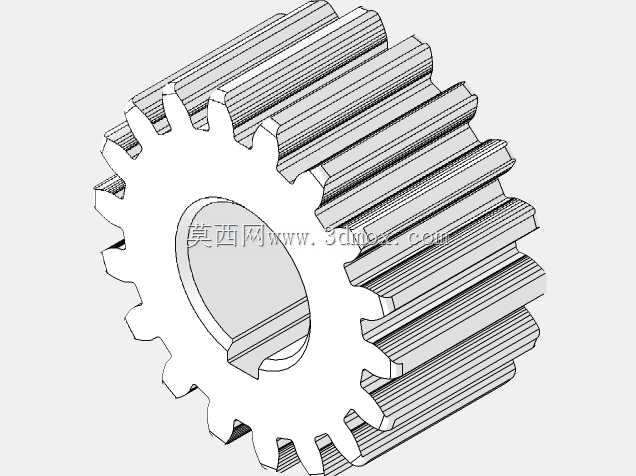

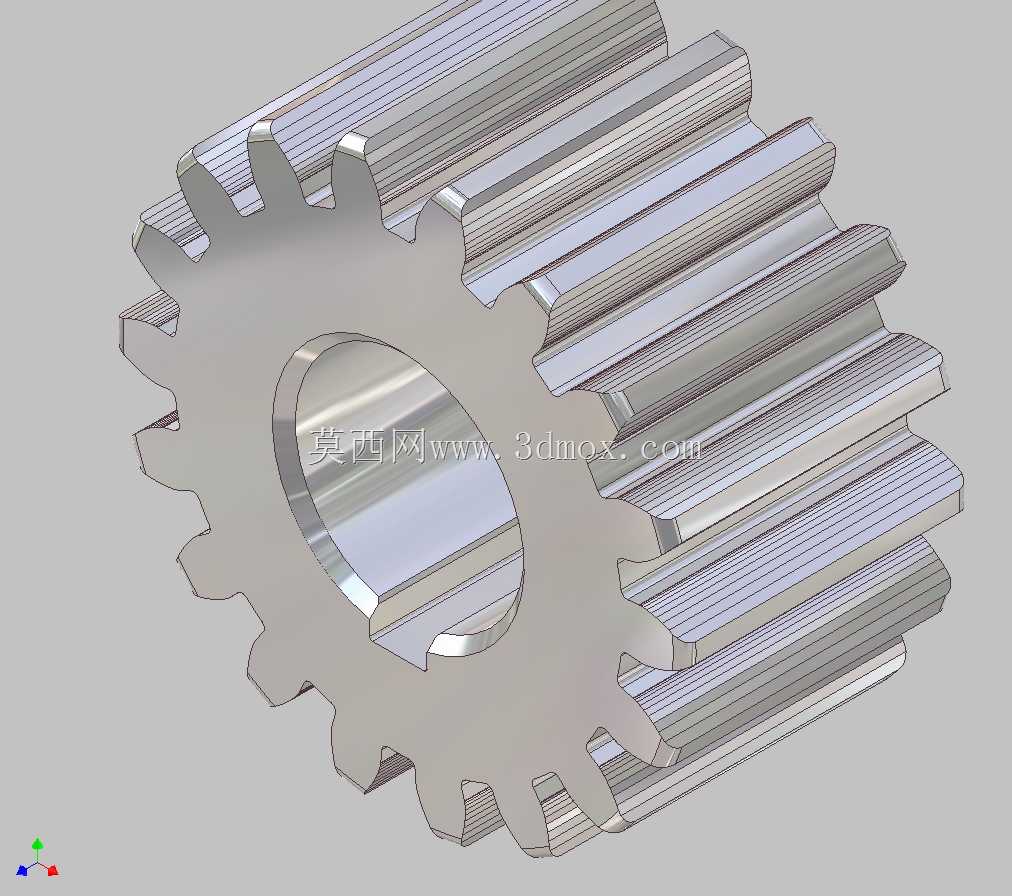

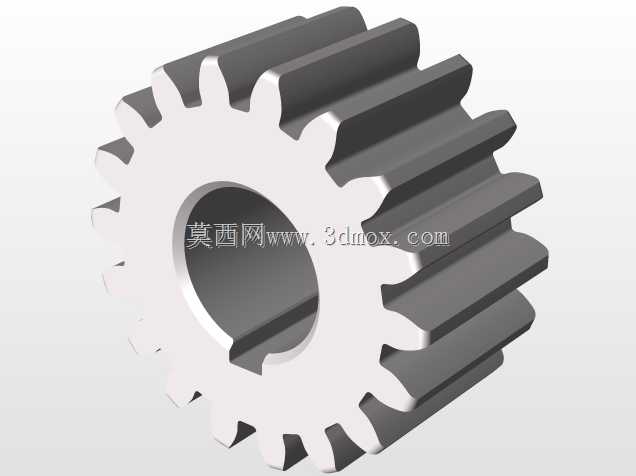

这类小模数直齿圆柱齿轮，在小型传动机构里的应用覆盖范围极广，从桌面级自动化送料机构的动力传递，到小型精密检测设备的进给传动，再到民用小家电的动力减速环节，都能见到同参数规格齿轮的身影。直齿圆柱齿轮不存在轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，支撑结构的设计复杂度远低于斜齿轮、锥齿轮等其他齿形的传动件，对于安装空间紧凑、轴向尺寸受限的传动工位来说，这类齿轮的适配性优势十分突出。本次涉及的三款齿轮模数统一为1mm，压力角采用通用机械传动最常用的20度标准值，齿数分别为17、18、19，刚好覆盖了不发生根切的最小齿数临界区间，其中17齿是标准压力角下不产生根切的最小齿数，设计时不需要进行齿顶高修正就能保证齿根强度，适合对传动平稳性有基础要求、载荷不大的中低速传动场景。从结构设计来看，三款齿轮均采用内孔带键槽的安装形式，键槽尺寸匹配对应直径的普通平键公差要求，装配时可以直接通过平键传递扭矩，不需要额外做过盈配合或者粘接固定，拆装维护的便利性很高，日常检修更换时不需要复杂的工装就能完成拆装。齿宽尺寸经过匹配模数的合理设计，既保证了齿面接触强度足够传递额定扭矩，又不会因为齿宽过大导致齿轮啮合时出现偏载，对安装时的平行度误差容错率更高，适合普通加工精度的装配场景。在实际选型搭配时，这三款不同齿数的齿轮可以两两组合形成不同的传动比，比如17齿与19齿搭配可以获得接近1.12的小减速比，适合需要微调转速、对传动比精度要求不极端苛刻的工位，也可以和同模数的其他齿数齿轮搭配组成多级减速组，搭建不同传动比的小型减速机构。齿形加工采用标准渐开线齿廓，啮合时的重合度满足平稳传动要求，运转过程中不会出现明显的冲击和噪音，适合办公设备、小型实验装置这类对运行噪音有一定要求的使用场景。内孔的尺寸公差按照基孔制间隙配合设计，和常规的光轴配合时可以轻松装配，不会出现卡滞或者装配后同轴度超差的问题，齿顶圆、齿根圆的尺寸公差均符合通用机械传动的精度要求，不需要额外做二次修形就能直接投入使用。
