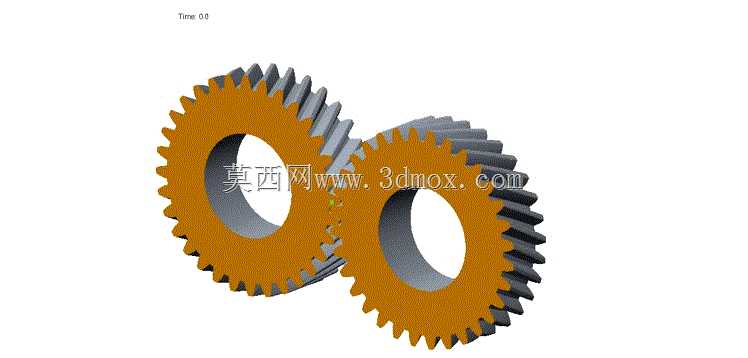

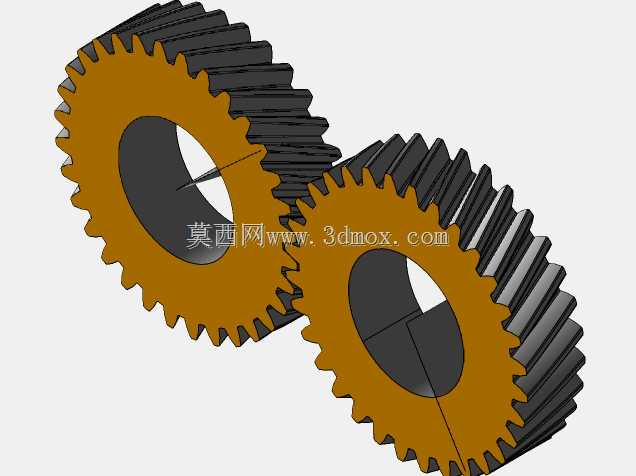

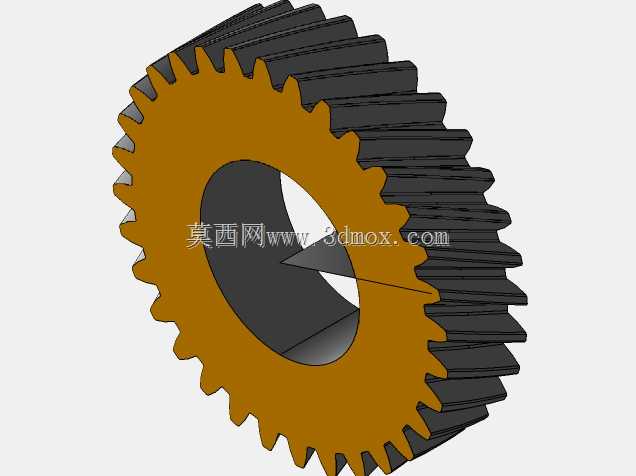

参数化啮合斜齿轮传动结构设计

在重载传动、高速回转的工业设备场景中，斜齿轮凭借啮合重合度高、传动平稳、冲击载荷小的特性，被广泛应用于机床主轴箱、汽车变速器、工业减速机、冶金输送设备的动力传递环节，相比直齿圆柱齿轮，其啮合过程是渐进式的，轮齿从一端逐步接触到另一端完全啮合，能有效降低传动噪音与动载荷，适配更高转速的动力传输工况。这套斜齿轮结构采用参数化设计思路，核心围绕渐开线齿廓的成型逻辑搭建，建模过程中先明确法向参数与端面参数的换算关系，通过螺旋角关联法向模数与端面模数的转换，确保齿形在法向截面内的压力角符合标准传动要求，避免啮合过程中出现根切、干涉等问题。齿向方向的螺旋升角经过匹配计算，保证配对齿轮的螺旋角大小相等、旋向相反，啮合时齿面接触线沿齿宽方向呈斜线分布，载荷能沿齿宽逐步分散，提升轮齿的承载能力，减少局部应力集中导致的齿面磨损、点蚀失效风险。从结构边界来看，轮缘、轮毂与辐板的尺寸比例按照通用传动件的设计规范设定，中心安装孔的尺寸适配常规传动轴的配合公差，齿宽尺寸经过重合度核算，保证同时参与啮合的轮齿对数满足传动平稳性要求，安装时需保证两轴的平行度公差在允许范围内，避免出现偏载导致轮齿单侧过度磨损。建模过程中渐开线齿廓通过笛卡尔坐标方程生成，基圆直径作为渐开线生成的基准，逐点计算齿廓上的坐标点位后拟合为光滑曲线，再通过螺旋扫描生成完整轮齿，齿根过渡曲线采用圆角处理，降低齿根处的应力集中系数，提升轮齿的弯曲疲劳强度。实际选型应用时，可根据传递功率、转速、传动比的需求调整齿数、模数、螺旋角、齿宽等核心参数，快速生成适配不同工况的配对斜齿轮，无需重复从零开始绘制齿形，大幅提升传动结构的设计效率，装配时需注意齿侧间隙的调整，保证润滑油脂能在啮合面形成有效油膜，降低运转过程中的摩擦损耗，延长齿轮副的使用寿命。这类斜齿轮结构在闭式传动箱中应用时，通常搭配浸油或喷油润滑方式，能适应长期连续运转的工况，在输送设备、工程机械、机床设备的动力传递链路中，是保障动力平稳传输的核心基础零件。
