MG996R舵机式伺服电机结构设计

在小型自动化设备、航模舵面控制、教学机器人关节、智能小车转向机构这类需要精准角度输出的场景里，这类大扭矩舵机型伺服电机的应用覆盖率极高，不同于工业级大功率伺服的复杂配套体系，这类集成化的伺服单元把驱动电路、减速齿轮组、位置反馈电位计全部整合在同一个壳体内，不需要额外搭配驱动器就能直接输出可控的转角动作，对于做小型设备原型开发、教学实验装置搭建的结构工程师来说，能省去大量驱动链路的设计工作量。

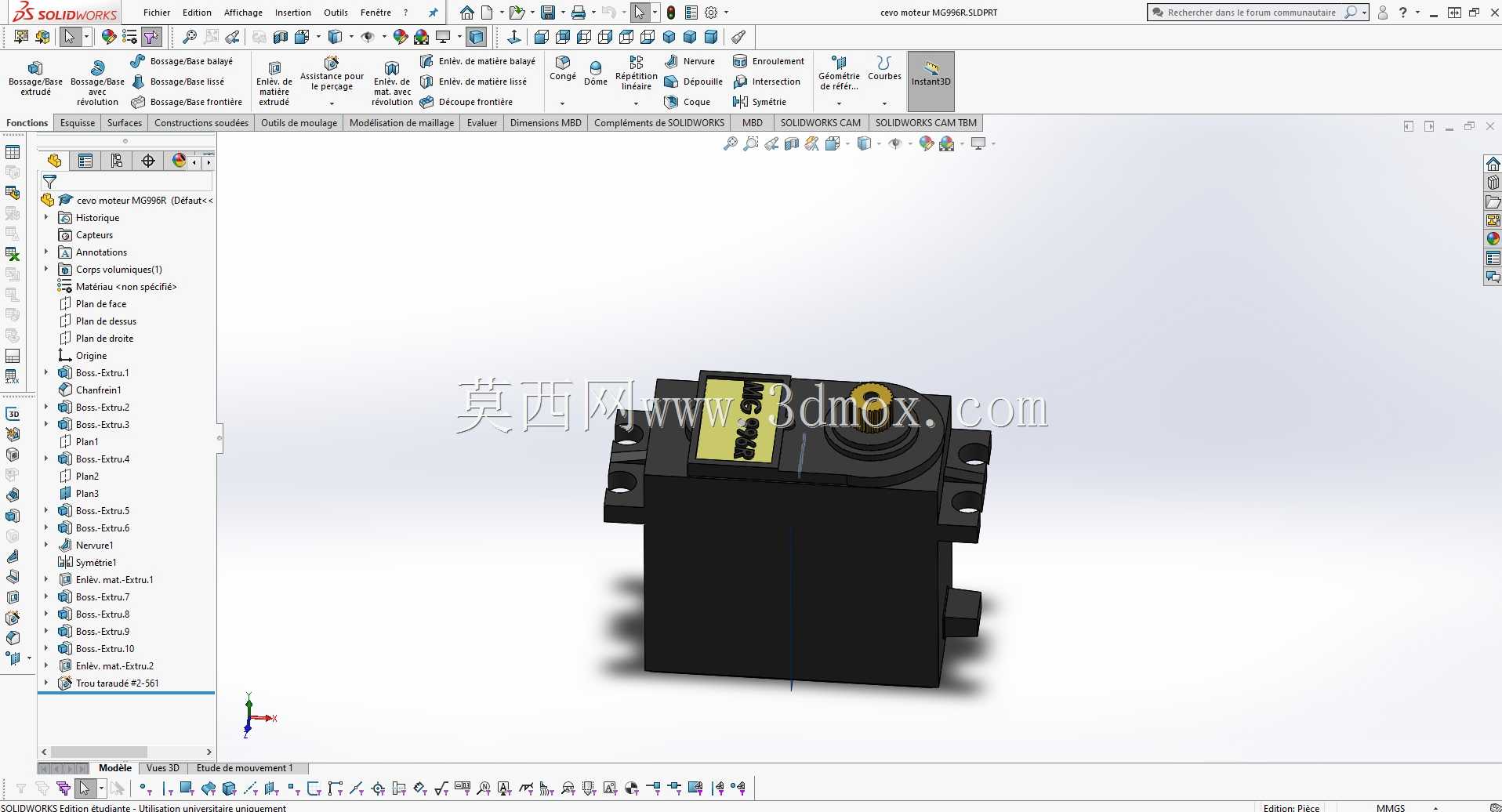

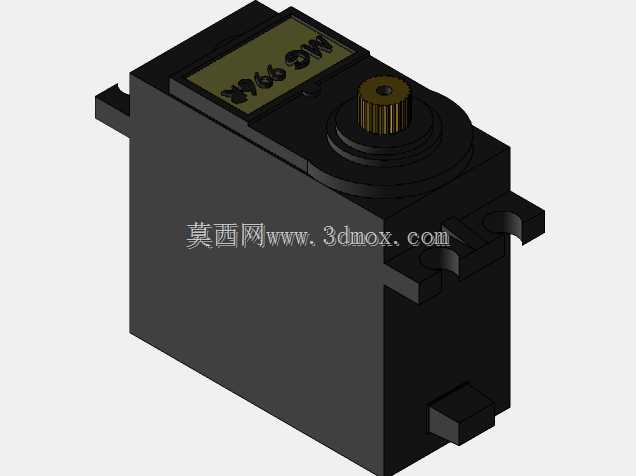

从结构设计的角度看，这款产品的壳体采用上下扣合的硬质工程塑料结构，两侧预留的带孔安装耳是核心安装基准，安装孔的孔距、孔径都匹配小型设备常用的固定规格，不需要额外做转接件就能直接固定在亚克力板、3D打印支架或者铝型材搭建的小型机架上，输出轴位于壳体顶部中心位置，轴端自带十字形舵盘安装位，配套的标准舵盘可以直接连接摇臂、连杆等传动零件，把旋转扭矩传递到需要动作的执行端。设计的时候要特别注意安装边界，壳体下方的出线位置要预留足够的走线空间，不能让线材在舵机转动过程中被壳体或者周边结构件挤压磨损，输出轴的转动行程范围内不能有结构干涉，尤其是带负载摇臂的时候，要核算摇臂转动全行程的外轮廓边界，避免和设备上的其他零部件发生碰撞。

功能特性上，这款伺服可以通过PWM信号控制0到180度范围内的任意角度停留，内部的金属齿轮减速组能提供足够的输出扭矩，带动小型负载完成精准的角度定位，相比普通的直流减速电机，它自带位置闭环反馈，不需要额外加装编码器就能实现位置锁定，在负载不超过额定值的情况下，能稳定保持在设定角度不会出现偏移。做三维建模的时候，要准确还原壳体的所有安装尺寸、输出轴的中心高度、安装耳的厚度与孔位公差，这些尺寸直接影响后续实物装配的匹配度，如果模型的安装孔位出现偏差，实际加工出来的支架就会出现装不上或者装配间隙过大的问题，输出轴的配合尺寸也要严格按照实物参数绘制，保证舵盘安装后不会出现松旷或者卡滞的情况。

在实际选型应用的时候，要结合负载的扭矩需求、转动速度要求匹配对应的摇臂长度，摇臂越长能输出的直线推力越大，但对应的转动速度会变慢，同时要给舵机预留足够的散热空间，长时间带负载堵转的时候会产生一定热量，密闭安装的话要考虑壳体周边的空气流通，避免过热导致内部电路或者齿轮损坏。这类集成伺服的结构设计非常紧凑，所有功能部件都集成在有限的壳体空间内，建模的时候要还原内部齿轮组的传动逻辑吗？其实对于做设备整体设计的工程师来说，不需要拆解绘制内部的每一个齿轮零件，只要把外部的安装接口、外形轮廓、运动边界准确还原，就能满足整体装配干涉检查、安装位设计的需求，毕竟这类标准件都是直接采购成品使用，不需要自行加工生产，模型的核心作用是给整体设备的结构设计提供准确的装配参考。
