微型舵机式伺服执行构件三维结构设计

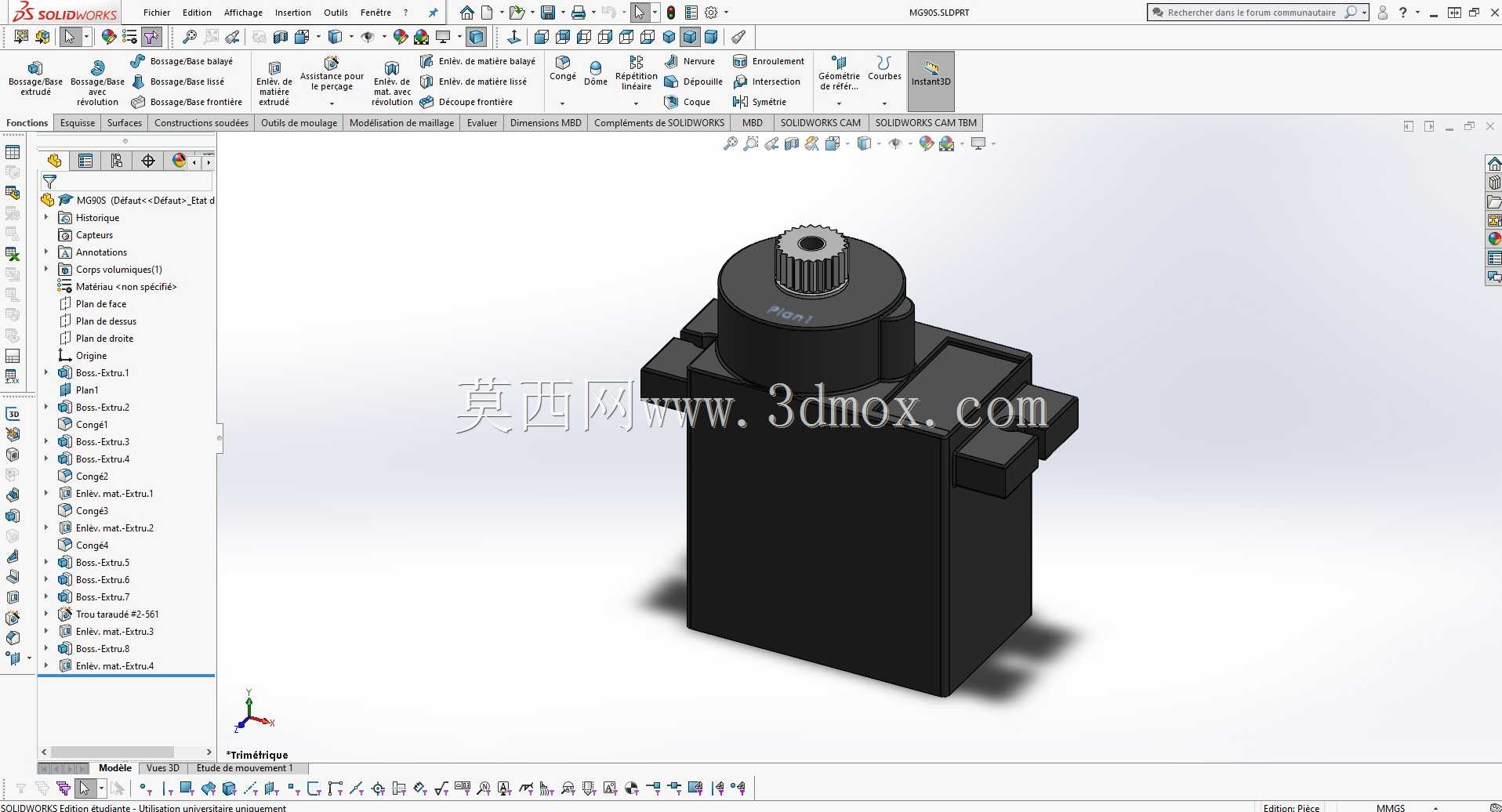

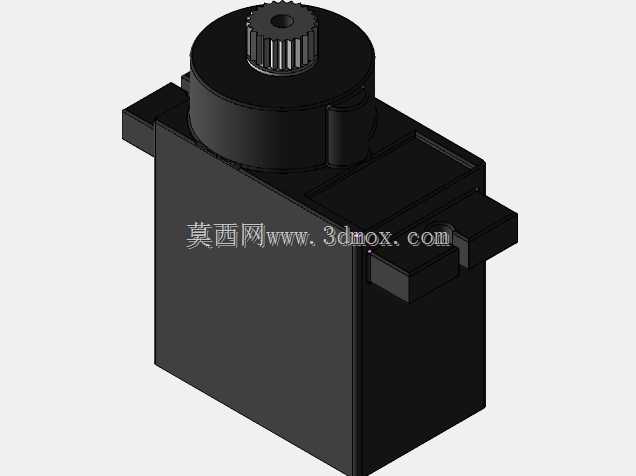

在小型自动化装置、航模舵面控制、桌面级机械臂关节驱动、智能门锁锁舌驱动这类对安装空间有严苛限制的场景里，这类微型伺服执行构件的选型适配一直是结构设计环节的重点。不同于大功率工业伺服的法兰安装、大扭矩输出定位，这类微型构件的核心设计逻辑是在极小的体积边界内，整合直流驱动、减速齿轮组、位置反馈电位器与输出轴限位结构，实现指定角度范围内的精准转角控制，不需要额外搭配外置减速箱就能直接带动负载完成指定动作，大幅降低小型设备的结构堆叠难度。从结构设计层面看，该构件采用方正的盒式主体外壳，输出轴布置在壳体顶部居中位置，轴端配套带齿的输出轮，既可以通过舵盘直接连接负载摇臂，也能通过齿轮啮合传递扭矩，壳体两侧预留的凸耳结构是专门设计的安装固定位，设计时不需要额外做定制安装支架，直接通过标准小规格螺丝就能将构件固定在设备的安装基板上，能有效压缩整机的装配空间。实际做结构适配时要重点关注几个安装边界：壳体底部的两个定位凸块要和安装板上的定位卡槽精准配合，避免工作时受反作用力出现壳体移位；输出轴的伸出高度要和负载连接件的沉槽深度匹配，防止出现轴向窜动影响定位精度；壳体侧面的走线槽要预留足够的线束弯折空间，避免驱动线反复弯折出现线芯断裂。这类构件的功能特性决定了它的适用场景：内置的位置反馈回路可以让输出轴在0到180度范围内实现角度闭环控制，不需要额外加装外置角度传感器，控制逻辑简单，普通的脉冲信号就能直接驱动，对于做小型智能装置原型开发、教学实验设备搭建、小型文创动态装置设计的工程师来说，能大幅缩短结构调试周期。做三维建模时，要精准还原壳体的所有安装凸台、定位特征、输出轴的齿形参数，以及输出轴的转动行程边界，避免后续做装配干涉检查时出现误判，尤其是输出轮的齿距、齿高参数要和配套的传动齿轮参数匹配，不然实际装配时会出现啮合间隙过大、传动卡顿的问题。另外壳体的分型面位置、上下壳的扣合结构也要在模型里准确体现，方便后续如果需要做定制化外壳改型时，能直接基于现有模型调整壁厚、安装位，不需要重新测绘基础结构。在做设备选型匹配时，还要结合负载的扭矩需求、转动速度要求确认安装位的承载强度，因为这类微型构件的壳体多为工程塑料材质，固定螺丝的锁附扭矩不能超过材料的承受上限，不然容易出现安装柱开裂的问题，建模时可以在安装柱位置做加强筋结构的预留，方便有高强度安装需求的场景直接做结构强化。
