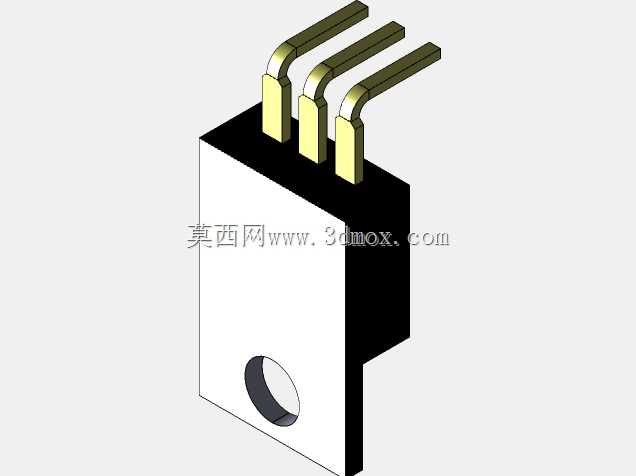

带弯曲引脚TO-220晶体管外壳结构

在消费类电源、工业控制板卡、小功率驱动模块的PCB设计环节里，TO-220封装功率器件的外壳结构选型，直接关系到整板的散热效率、装配可靠性以及长期运行稳定性。这款带弯曲引脚的晶体管外壳，针对平行贴装PCB的应用场景做了引脚形态优化，区别于常规直引脚TO-220外壳需要弯折引脚才能贴板装配的操作，出厂预成型的弯曲引脚可以直接匹配PCB焊盘位置，省去生产环节的引脚整型工序，也能避免手工弯脚导致的引脚应力损伤、共面度偏差问题，大幅降低SMT或者手工焊接的不良率。

从结构设计逻辑来看，外壳主体采用绝缘耐热的塑封主体搭配金属散热基板，金属基板上预留的标准安装孔位，可直接通过螺丝将器件锁附在铝制散热片或者PCB预留的散热铜箔区域，安装孔的位置公差严格匹配行业通用TO-220安装规范，不需要额外调整孔位就能适配市面上绝大多数标准TO-220散热片。弯曲引脚的折弯角度经过反复校核，既保证引脚焊接端与PCB焊盘完全贴合，又能让塑封主体与PCB板面保持合理的安全间隙，避免器件工作发热时热量直接传导到PCB基材导致板材老化，同时间隙也能预留出助焊剂挥发、空气对流的空间，减少焊接后助焊剂残留堆积引发的绝缘风险。

在安装边界上，这款外壳的整体轮廓尺寸完全符合JEDEC标准下的TO-220封装尺寸规范，金属散热基板的平面度控制在合理公差范围内，锁附螺丝时不会因为基板翘曲导致器件与散热片之间出现缝隙，配合常规导热硅脂使用就能达到理想的热传导效率。引脚的宽度、厚度以及引脚间距完全匹配通用PCB封装库的焊盘尺寸，结构工程师在做PCB布局时，不需要单独修改封装尺寸，直接调用标准TO-220弯脚封装即可完成布局，能有效缩短硬件开发的周期。在实际设备运行场景中，这种弯脚结构的外壳还能提升器件的抗振动性能，引脚的弯折段可以吸收设备运行时产生的微幅振动，避免长期振动下引脚焊盘出现裂纹，尤其适合应用在有一定振动工况的工业控制设备、车载电子模块当中。外壳的塑封部分采用耐温阻燃材料，可满足常规无铅焊接的高温回流工艺要求，过炉时不会出现壳体变形、引脚移位的问题，适配规模化量产的焊接工艺要求。
