迷你运动相机便携穿戴式拍摄设备

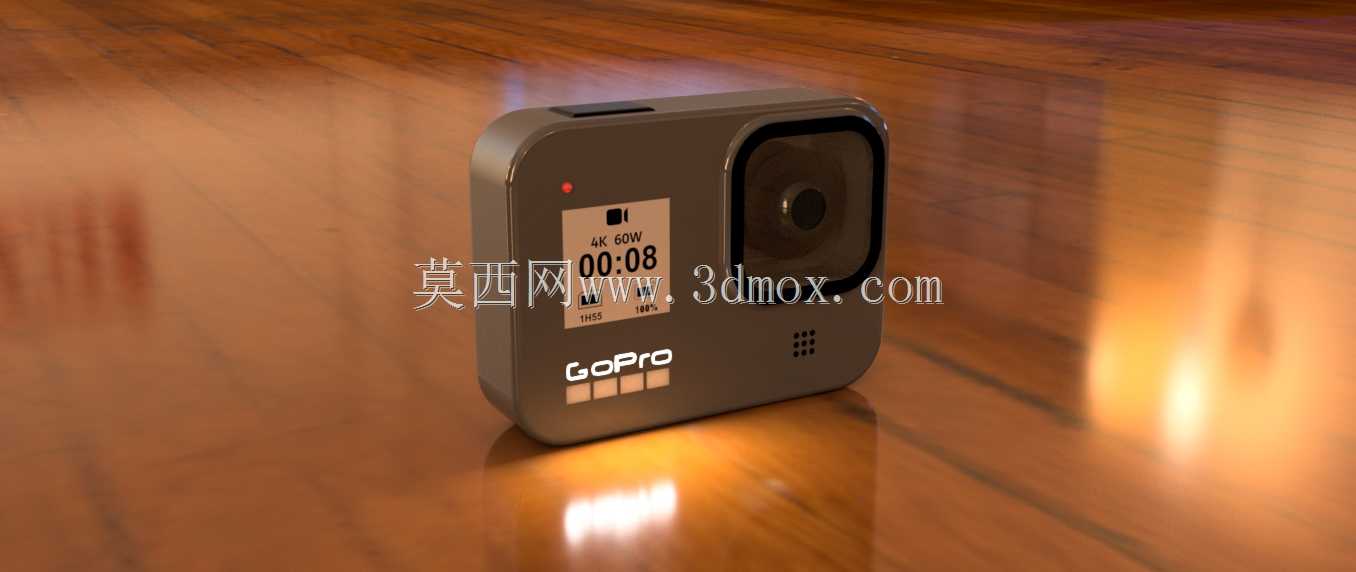

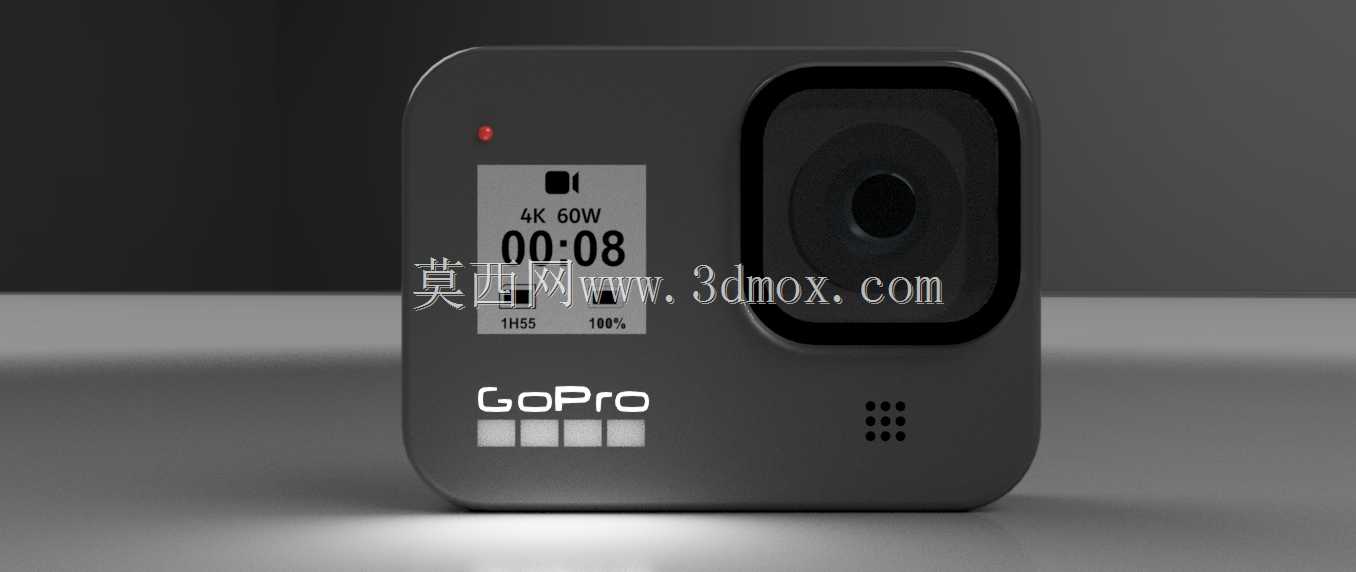

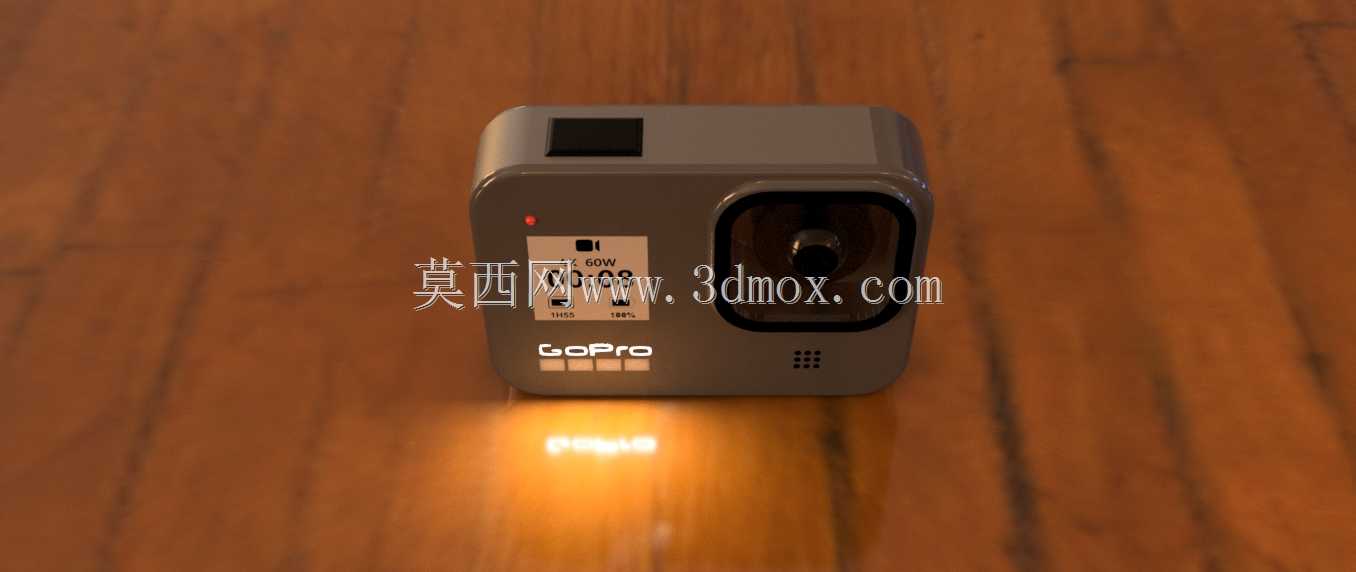

这类小型运动拍摄设备，核心应用场景覆盖极限运动跟拍、第一视角作业记录、户外出行素材采集多个领域，区别于常规手持拍摄设备，它的设计核心围绕轻量化挂载、抗冲击防护、快速操作三个核心需求展开。从结构设计层面看，整体采用圆角方型壳体，所有边角做大圆弧过渡处理，没有尖锐凸起结构，一方面能降低跌落时的应力集中，提升壳体抗冲击能力，另一方面也能避免挂载时剐蹭衣物或者佩戴装备。正面的镜头区域做了局部凸起的防护边框，镜头镜片内嵌在边框内侧，即使设备正面朝下放置，镜片也不会直接接触接触面，减少日常使用中的刮擦风险。壳体正面预留了状态指示灯开孔、数显屏幕安装位，数显区域可以直接展示拍摄时长、设备工作状态，使用者不用连接外接设备就能快速确认设备运行情况，侧面的功能按键做了凸起的触感标识，佩戴手套或者盲操作时也能准确按压触发，不会出现误触。设备侧面预留了密集的拾音开孔，开孔位置避开了挂载时容易被遮挡的区域，保证运动过程中也能收录清晰的环境音，底部的接触点位兼顾数据传输与充电功能，不用额外开设较大的接口防护盖，进一步提升了壳体的整体密封性能。从安装边界来看，这类设备的整体尺寸控制在掌心可握持的范围，重量极轻，不管是通过粘接底座固定在头盔侧面、运动装备表面，还是通过夹持结构固定在背包肩带、支架上，都不会产生明显的负重感，不会影响使用者的动作幅度。设计过程中需要重点考虑壳体的壁厚均匀性，因为这类设备经常处于温差变化大的户外环境，壁厚不均容易导致注塑成型后出现缩痕，高低温环境下也容易出现壳体变形，影响内部电路板与电池的固定稳定性。镜头光轴与壳体安装基准面的平行度需要严格控制，避免挂载后出现拍摄画面倾斜的问题，内部电池仓与电路板的固定结构要做缓冲设计，应对运动过程中的持续振动，避免元器件松脱。设备的外观做了哑光磨砂处理，既不容易残留指纹污渍，也能在户外强光下减少反光，避免反光影响使用者观察正面的状态显示。
