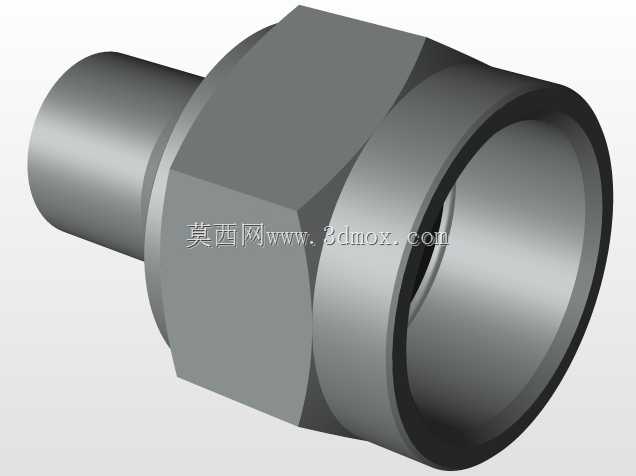

液压管路用卡套式C型耦合接头结构

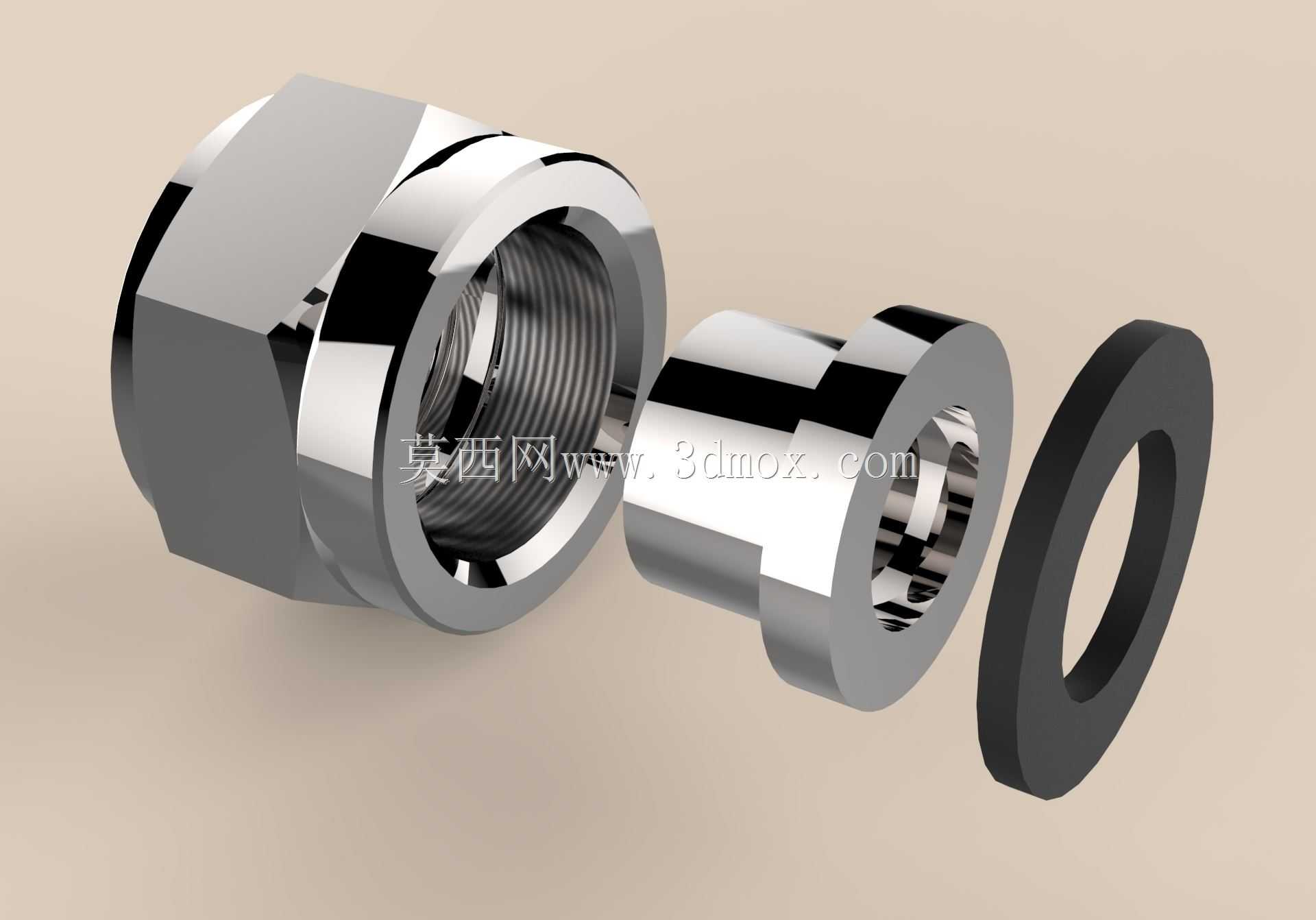

这类C型耦合接头多用于中低压液压、气动管路的可拆卸连接场景，在小型液压站、气动控制回路、设备润滑管路中十分常见，核心作用是实现硬管或软管的可靠对接，同时保证连接位置的密封性能，避免管路内流体泄漏。从结构拆分来看，整套组件包含六角锁紧螺母、卡套衬芯、密封垫圈三个核心零件，锁紧螺母外侧采用标准六角外形，适配常规开口扳手、套筒的拧紧作业，拧紧过程中螺母内锥面会逐步挤压卡套衬芯，让衬芯前端的刃口均匀切入待连接管路的外壁，形成抱紧式的机械固定，同时配合端面的密封垫圈，在对接端形成轴向静密封，双重结构同时兼顾连接强度与密封可靠性。设计过程中需要重点匹配连接管路的外径公差，锁紧螺母的内螺纹精度要适配对应管路的标准连接端，卡套衬芯的内孔尺寸要与管路通径保持一致，避免通径突变造成管路内流体的压损增大，衬芯的外锥面角度要与螺母内锥面完全贴合，保证拧紧过程中受力均匀，不会出现偏载导致卡套切入深度不一致的问题。密封垫圈的厚度与内外径尺寸需要匹配接头端面的密封槽尺寸，安装后压缩量控制在合理区间，既保证密封面的比压满足密封要求，又不会因为压缩量过大导致垫圈被挤入管路通径，或是长期受压出现永久变形失效。安装边界上，这类接头需要预留足够的扳手操作空间，六角螺母的对边尺寸决定了拧紧作业所需的最小回转空间，管路对接时要保证两端管路的同轴度，避免强行对接造成接头内部产生附加应力，长期受流体压力脉动影响出现疲劳开裂。实际选型应用时，要根据管路内的流体介质类型匹配垫圈材质，普通矿物液压油可采用丁腈橡胶垫圈，有腐蚀性的介质则需要更换为氟橡胶等耐蚀材质，卡套与螺母的材质多采用碳钢镀锌或是304不锈钢，分别适配常规工业环境与有防腐要求的工况，接头的额定工作压力需要匹配所在管路的最高工作压力，保留足够的安全裕度，避免压力冲击下接头脱开或是密封失效。建模过程中需要重点保证各配合面的尺寸精度，锥面配合的角度公差、螺纹的配合公差、密封端面的平面度都要符合对应管路接头的行业标准，这样生成的三维模型才能直接用于管路布局的干涉检查、装配模拟，也能为后续的零件加工提供准确的尺寸参考。
