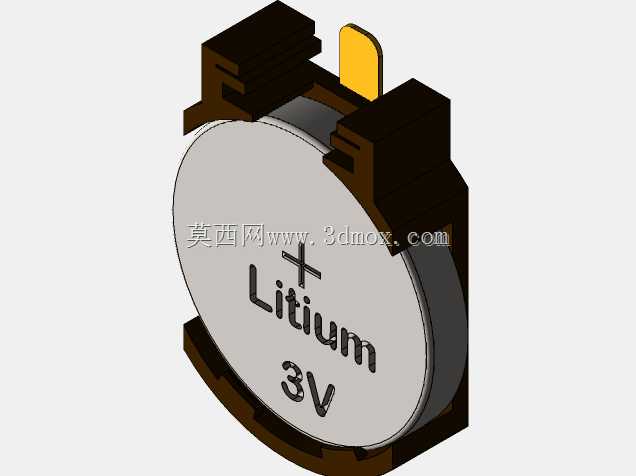

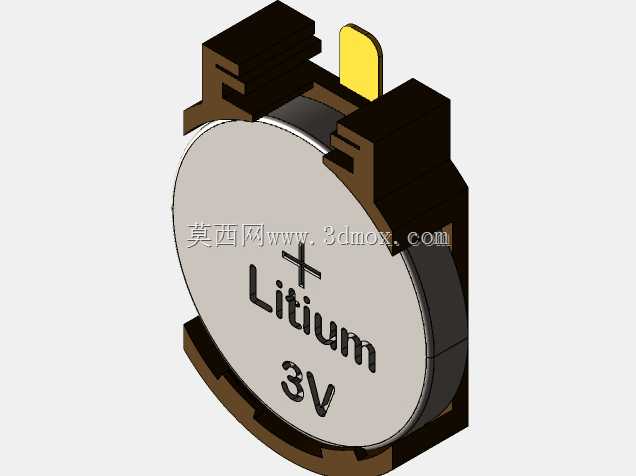

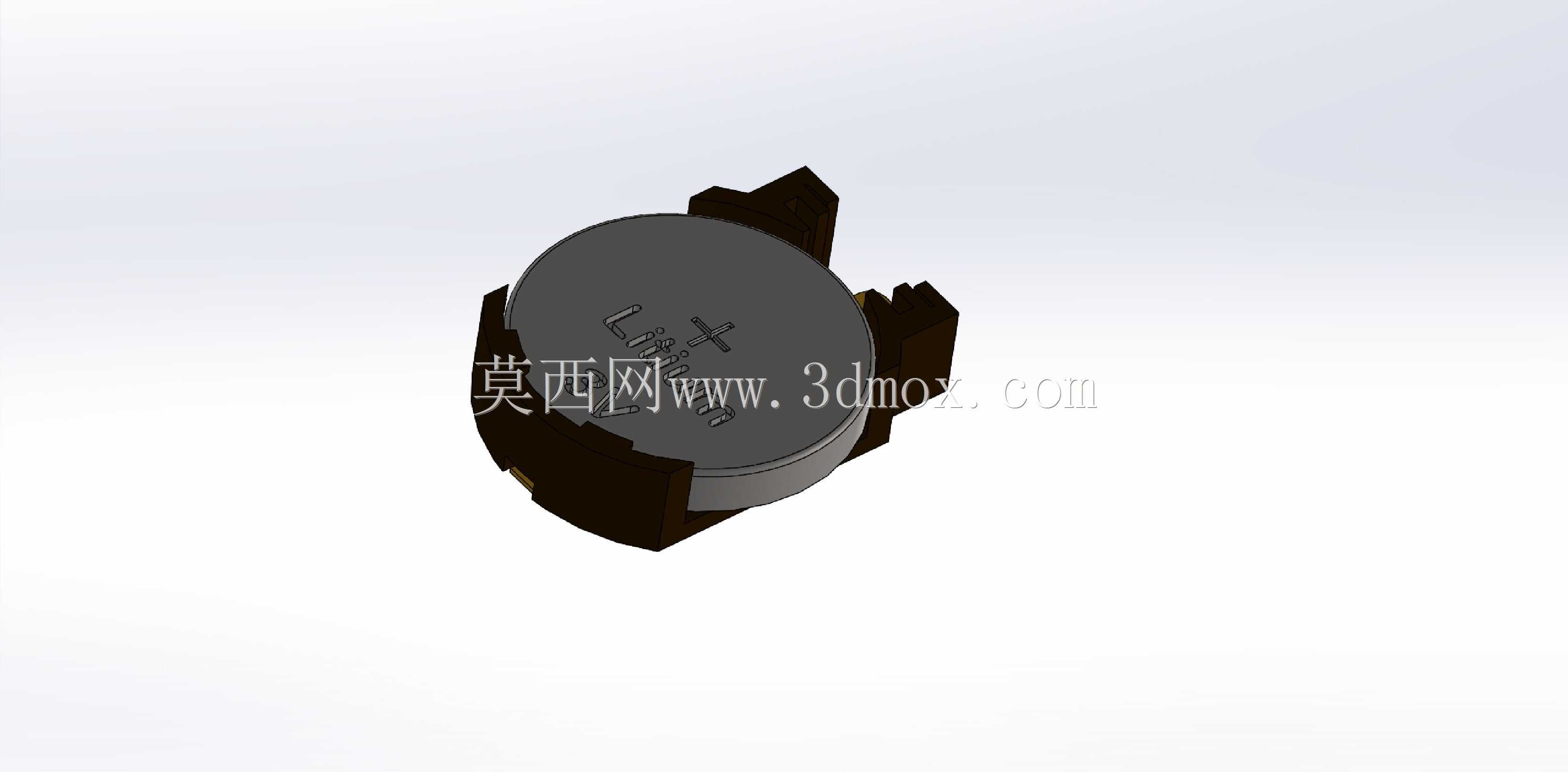

SMT贴片式CR2032纽扣电池固定座

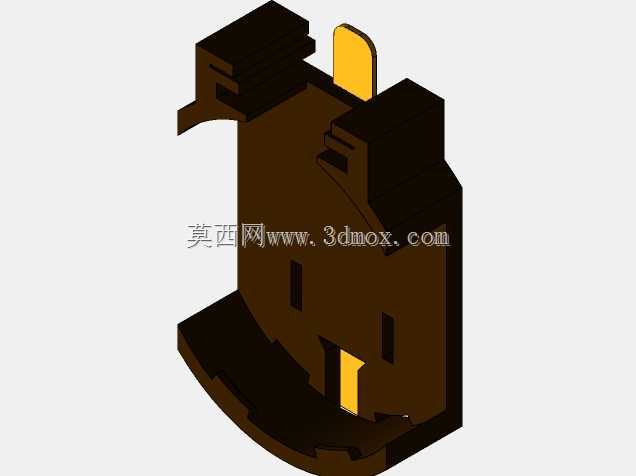

在消费电子、工控板卡、便携检测设备的PCB设计环节中，纽扣电池的固定结构一直是影响板卡组装效率、长期供电可靠性的关键细节，这款适配CR2032规格纽扣电池的SMT贴片式固定座，正是针对表面贴装生产线的工艺需求开发的结构件。不同于传统插件式电池座需要波峰焊工序、占用PCB背面空间的缺陷，这款固定座完全适配回流焊工艺，可与其他表贴元件同步完成焊接，大幅缩减整板组装的工序流程，也避免了插件引脚在PCB背面突出带来的装配干涉问题。从结构设计逻辑来看，这款固定座采用两侧弹性卡扣加底部承托的组合限位结构，卡扣选用具备合适弹性模量的绝缘材质，既可以保证电池装入后有足够的抱紧力，在设备受到常规振动、冲击时不会出现松脱断电的问题，又不会因为夹持力过大导致电池外壳变形、内部电解液渗漏的风险。卡扣的导入端做了圆弧导向处理，无论是手工装配还是自动化设备装电池，都能顺畅将CR2032电池压入到位，压入过程中卡扣的形变量控制在材料疲劳极限范围内，可支持多次电池更换而不出现塑性变形、夹持力衰减的问题。在安装边界的设计上，这款固定座的焊盘布局完全遵循SMT工艺的通用规范，焊盘尺寸与钢网开窗匹配度经过优化，焊接时不会出现立碑、虚焊、锡珠飞溅等常见表贴焊接缺陷；固定座本体的高度严格控制，安装后整体突出PCB板面的尺寸适配多数便携设备的内部堆叠空间，不会和上方的结构壳体、其他板上元件产生空间干涉。固定座的底部预留了电池负极接触的导通区域，接触部位采用弹性导电结构，保证电池与PCB供电回路的接触电阻长期稳定，不会因为氧化、振动出现接触不良导致的RTC时钟复位、存储数据丢失等常见故障。在实际选型应用中，这款固定座可广泛用于智能电表、家用物联网终端、手持检测仪器、电脑主板、车载小型控制模块等需要长期备用供电的场景，结构设计上规避了传统电池座容易出现的电池松脱、接触不良、组装效率低的痛点，在紧凑的板卡空间内实现了可靠的电池固定与导通功能，结构建模时充分考虑了注塑成型的工艺要求，所有壁厚保持均匀，没有出现壁厚突变导致的注塑缩痕、填充不满等缺陷，卡扣位置的脱模斜度设置合理，可直接用于开模量产，不需要额外做结构调整。
