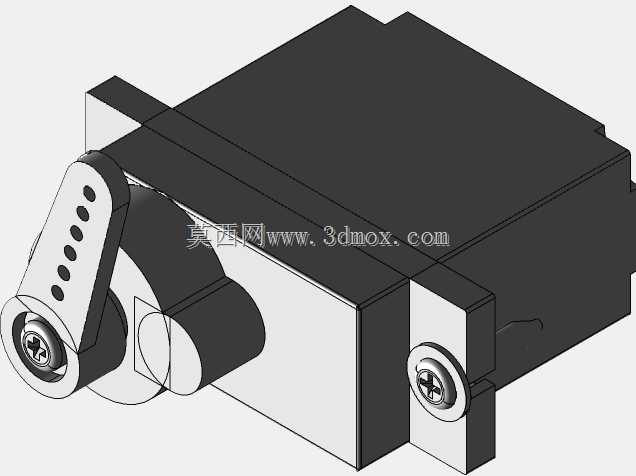

小型航模舵机SG90结构三维建模

做航模、小型桌面机器人项目的工程师，多半都接触过这类微型舵机，很多人在做结构适配的时候，往往因为拿不准安装孔位、摆臂行程边界，反复打样调整安装位，既浪费耗材又拖慢项目进度，这个建模就是针对这类常用微型舵机做的1:1结构还原，能直接导入装配体做干涉检查，省去反复测绘核对尺寸的麻烦。从实际使用场景来看，这类微型舵机的适用范围非常广，除了常见的固定翼航模舵面控制、多旋翼无人机的云台微调，还大量用在小型教育机器人的关节驱动、智能小车的转向机构、桌面自动化小装置的工位切换执行端，甚至很多手工DIY的动态摆件、智能门锁的小型锁舌驱动结构里，都能见到它的身影，核心原因就是它体积小巧、控制逻辑简单，不需要复杂的驱动电路就能实现角度闭环控制，对于负载不大、转角控制精度要求在1度左右的场景，性价比非常突出。建模过程中完全按照实物的安装边界做了还原，整体外形尺寸控制在32x31x12mm，这个尺寸是包含两侧安装耳、底部凸起定位台的最大外轮廓，在做安装槽设计的时候，直接按照这个轮廓预留0.2mm的装配间隙即可，不需要额外放大余量。两侧的安装耳做了沉孔结构的还原，适配常用的M2自攻螺丝，孔位中心距严格对齐实物参数，安装耳的厚度也做了精准还原，避免设计安装支架的时候出现螺丝长度选不对、支架压合不到位的问题。输出摆臂的结构也做了完整还原，摆臂上的不同孔径连接位、摆臂转动的0-180度行程边界都在模型里做了对应参考，在做连杆传动结构设计的时候，可以直接在装配体里拖动摆臂模拟全行程转动，检查整个传动链路有没有运动干涉，尤其是摆臂转到极限角度的时候，会不会和设备外壳、周边其他元器件发生碰撞，提前在设计阶段规避这类问题。从功能特性来看，这类舵机内部是直流电机搭配减速齿轮组，配合电位器做角度反馈，建模的时候也把外部可见的减速箱外壳接缝、输出轴的D型切面结构都做了还原，输出轴的D型尺寸和摆臂的安装孔完全匹配，设计自定义摆臂的时候可以直接参考轴径尺寸做配合，不用反复拆实物测量。很多新手做结构设计的时候，容易忽略舵机出线位的空间预留，这个模型也把尾部的出线槽位置、线材的最小弯曲半径参考做了预留，在做整体布局的时候，能提前给连接线留出足够的走线空间，避免装配的时候线材被外壳挤压，造成接触不良或者线材外皮破损的问题。另外舵机正面的转轴固定座、底部的定位凸台结构也都做了1:1还原，在做嵌入式安装的时候，底部凸台可以卡在安装板的定位孔里，抵消舵机转动时候产生的反扭力，不需要额外做防转结构，这部分的凸台尺寸、突出高度都在模型里有准确体现，设计安装板的时候直接对应开孔即可。
