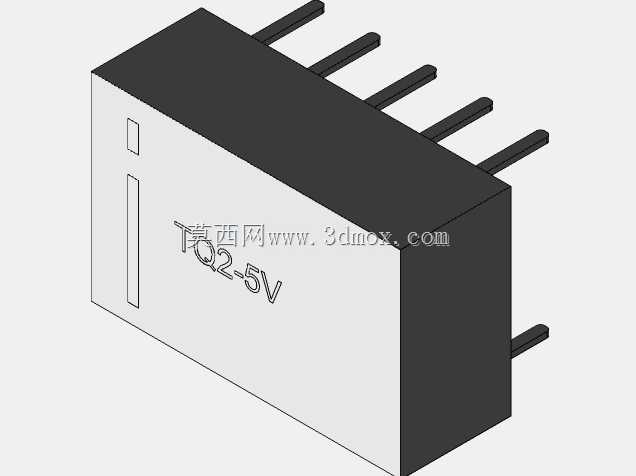

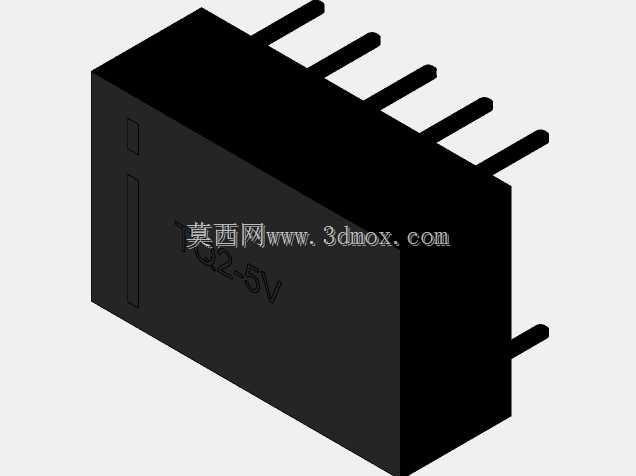

TQ2-5V直插式信号继电器三维结构

　　在工控信号回路、消费电子控制板、通讯设备信号切换场景里，这类5V规格的小型信号继电器是极为常见的控制元件，核心作用是用低压控制信号完成回路通断切换，实现小信号对大功率回路的隔离控制，避免控制端与负载端直接连通带来的干扰或烧损风险。做这类直插元件的三维建模时，首先要锚定实际生产中的安装约束，它采用双列直插引脚布局，引脚间距严格遵循常规2.54mm直插元件的网格标准，建模时要把引脚的直径、伸出塑壳底面的长度做精准还原，引脚根部与塑壳的衔接处要做微小的圆角过渡，匹配实际注塑生产时的拔模特征，避免建模时做成直角结构导致和实际生产件不符，后续做PCB封装匹配时出现干涉。

　　塑壳主体是这类继电器的核心防护结构，建模时要还原其长方体的主体轮廓，顶面的标识区域做浅浮雕式的字符凹陷，匹配实际元件表面的丝印标识特征，塑壳的四个边角做小尺寸的倒角处理，既符合实际注塑件的工艺特征，也能避免在装配时刮伤周边的导线或贴片元件。要注意塑壳的壁厚是均匀的，内部预留线圈、衔铁、触点组的容纳空间，虽然外观建模不需要把内部所有细碎零件都做出来，但要保证外部轮廓的尺寸精度，长宽高的尺寸要和实际量产件保持一致，宽度方向要预留足够的安全间隙，避免在PCB上排布时和相邻的电容、电阻等元件产生空间干涉。

　　从实际选型应用的角度看，这类5V继电器的线圈驱动电压匹配常规单片机IO口经过放大后的驱动电平，适合集成在小型控制板上，做信号回路的切换、小功率负载的通断控制，比如通讯设备里的信号通路切换、小型家电的功能档位切换、工控板卡的隔离信号输出都能用到它。建模时还要考虑插件装配的工艺需求，引脚的伸出长度要满足波峰焊的吃锡要求，引脚的端面做平整处理，不要做多余的尖锐特征，保证插件时能顺利穿过PCB的安装孔。塑壳的底面要做平整处理，和PCB板面贴合时不会出现翘曲，引脚的位置度公差要在建模时就预留合理的范围，保证批量插件时不会出现插不进孔的问题。

　　很多新手做这类元件建模时容易忽略塑壳表面的细微拔模斜度，实际注塑生产的塑壳从脱模方向看是有微小斜度的，大概在1°左右，建模时要把这个斜度做出来，不然做出来的模型和实际零件放在一起对比，会发现轮廓有细微的偏差，做整机装配的干涉检查时就会出现误判。另外引脚的材质是镀锡铜，建模时可以给引脚赋予对应的金属材质外观，塑壳部分赋予黑色哑光塑料的材质特征，方便在整机BOM可视化、装配工艺演示时能快速识别元件类型。

　　在实际的设备结构设计里，这类继电器的安装高度是要重点关注的参数，它属于板上直插元件，塑壳顶面到PCB板面的高度要和周边元件的高度做匹配，比如如果继电器上方要装绝缘隔离片或者外壳盖板，就要保证这个高度方向的间隙足够，不会压到继电器本体。建模时把安装高度做精准，就能在设计阶段提前排查高度方向的干涉问题，不用等到打样后才发现盖板压到元件的问题。另外要注意，这类继电器的引脚是分两排对称排布的，建模时要保证两排引脚的同轴度，每一排的引脚都在同一条直线上，和PCB封装的焊盘位置一一对应，避免出现引脚偏位导致的装配问题。

　　从功能特性上来说，这类小型信号继电器的触点负载不大，主要针对信号级的回路切换，所以外形做的比较紧凑，相比功率继电器体积小很多，适合在高密度排布的PCB板上使用，建模时还原这种紧凑的外形特征，能帮助结构工程师在做板卡布局时更合理的分配板面空间，平衡元件排布密度和装配工艺性。比如在手持通讯设备的控制板上，板面空间非常紧张，精准的继电器三维模型能让工程师在排布时精准预留位置，既不浪费板面空间，也不会因为预留位置不够导致元件装不下。
