2.54mm间距九引脚直插排阻结构设计

　　在消费类电子、工业控制板卡的直插元件布局场景中，九引脚SIL封装排阻是高密度布板时常用的被动集成元件，相比单颗直插电阻的分散布局，这类集成排阻能够将多颗同参数电阻整合在单一封装内，大幅缩减PCB板面的元件占用面积，同时减少波峰焊环节的元件贴装点位，降低批量生产时的焊接不良概率。从实际电路应用来看，这类九引脚排阻通常内置八颗独立电阻，所有电阻的公共端连接至单侧引脚，其余引脚各自独立引出，常见于上拉电阻组、下拉电阻组、信号限流阵列等场景，比如老式单片机IO口的电平匹配电路、数码管段驱动的限流回路、并行接口的信号阻抗匹配，都能看到这类直插排阻的应用，相比贴片排阻，直插SIL封装的排阻更适合手工焊接的原型验证板、小批量试制设备，以及需要耐受更高机械振动的工控类板卡，直插引脚的通孔焊接结构能够提供更可靠的机械连接强度，避免贴片元件在强振动环境下出现焊点脱落的问题。

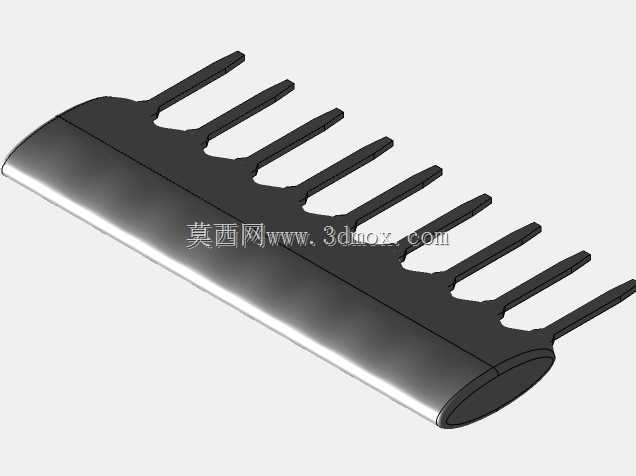

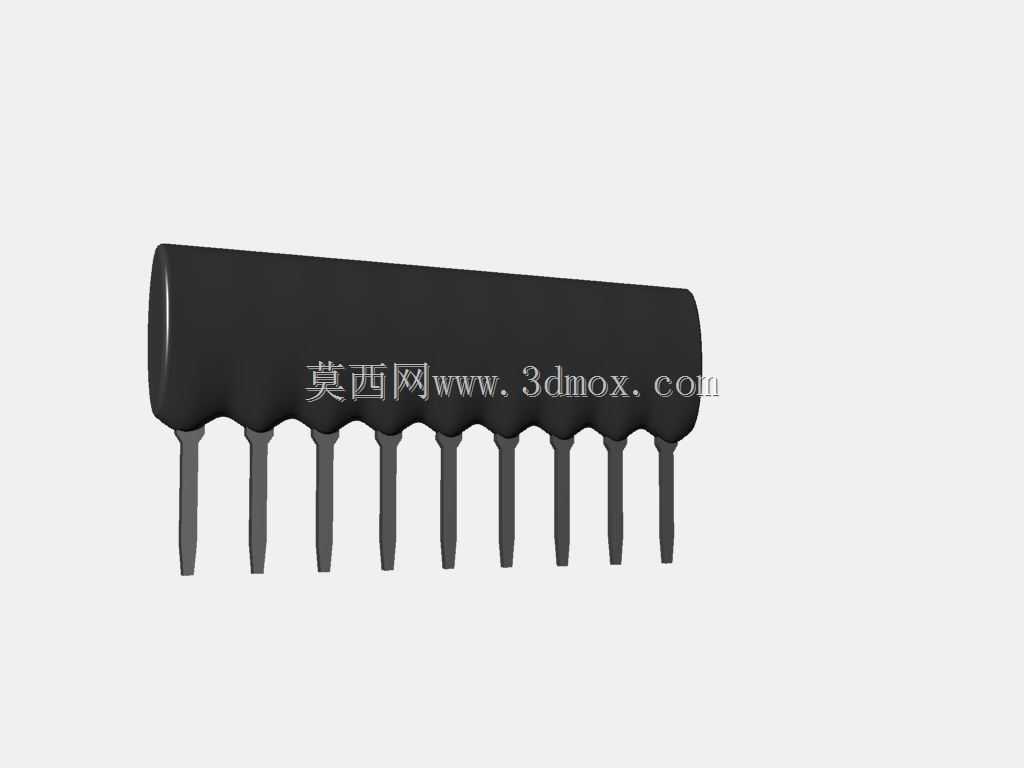

　　从结构设计层面来看，这款排阻采用标准2.54mm引脚间距设计，完全匹配通用万用板、量产PCB的标准通孔网格尺寸，引脚直径适配常规0.8mm钻孔孔径，无需额外调整钻孔参数即可直接完成板卡布局。封装本体采用黑色阻燃环氧塑封结构，本体侧面做了微小的弧度过渡，既能够提升塑封料在高温焊接环境下的抗开裂性能，也能避免直角棱边在批量转运过程中出现碎屑掉落到PCB板面引发短路风险。引脚采用镀锡铜合金材质，引脚长度适配常规波峰焊的吃锡深度，引脚根部与塑封本体的结合处做了密封加固处理，能够阻挡焊接过程中助焊剂蒸汽渗入本体内部，避免长期使用后内部电阻层被腐蚀引发参数漂移。

　　建模过程中需要重点把控几个关键尺寸边界：首先是引脚的共面度，九根引脚的底端必须处于同一水平面，偏差控制在0.1mm以内，否则在插件焊接时会出现个别引脚虚焊的问题；其次是引脚的直线度，每根引脚相对于本体安装面的垂直度偏差不能超过0.05mm，避免插件时引脚无法顺利穿过PCB通孔，引发弯脚、翘件等生产问题；本体的宽度尺寸需要控制在标准SIL封装的公差范围内，确保多颗排阻并排布局时不会出现本体干涉，预留足够的焊接操作空间。另外，本体上的标识区域需要预留足够的平面空间，用于丝印型号、阻值参数、引脚1标识，方便生产环节的元件极性识别，避免插件时方向装反导致电路功能异常。

　　从实际选型适配的角度，这类排阻的本体高度需要匹配板卡的元件限高要求，通常直插SIL排阻的本体高度控制在5mm左右，能够适配大多数外壳内部的装配空间，不会出现元件顶壳的问题。引脚的折弯位置如果是成型编带包装的版本，还需要对应编带的成型尺寸，确保自动插件机能够顺利抓取元件完成插装，不过针对手工焊接的散件版本，引脚保持直插状态即可，方便使用者根据实际板厚调整引脚剪脚长度。在电路性能层面，集成式的排阻结构能够保证同一组内的电阻参数一致性更好，相比分散布置的单颗电阻，同一排阻内的电阻阻值偏差、温度系数偏差都控制在更小的范围内，在信号处理回路中能够更好地保证各路信号的阻抗匹配一致性，减少信号传输过程中的偏差，这也是很多模拟信号采集板卡倾向于选用集成排阻的核心原因。建模时还原的结构细节，能够帮助结构工程师在PCB布局阶段准确完成元件占位、干涉检查，避免后期打样时出现元件与结构件、接插件的空间冲突，也能为焊接工装的设计提供准确的尺寸参考。
