5V供电无刷直流轴流散热风扇结构

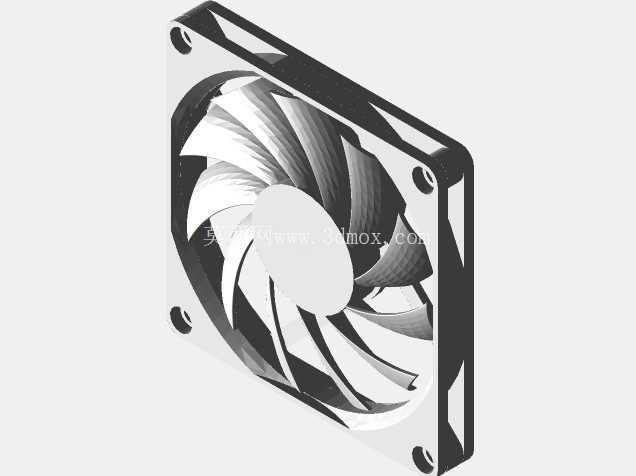

　　这款无刷直流风扇是电子设备热管理系统里的核心风冷部件，日常选型中常被用于工控主板、小型电源模块、嵌入式计算设备、桌面级电子外设的散热回路搭建，区别于传统有刷风机，它没有碳刷摩擦结构，运行时的电磁干扰更低，连续运转寿命更长，适合需要长期不间断通风散热的密闭设备舱内部署。从结构设计逻辑来看，外框采用标准正方形安装边界，四个角预留沉头安装孔位，安装时可直接通过螺丝固定在设备壳体的通风栅格位置，也可搭配减震胶钉降低运行时的振动传递，框体边缘做了微小的导流倒角，能减少进风侧的气流紊流损失，提升有效通风量。

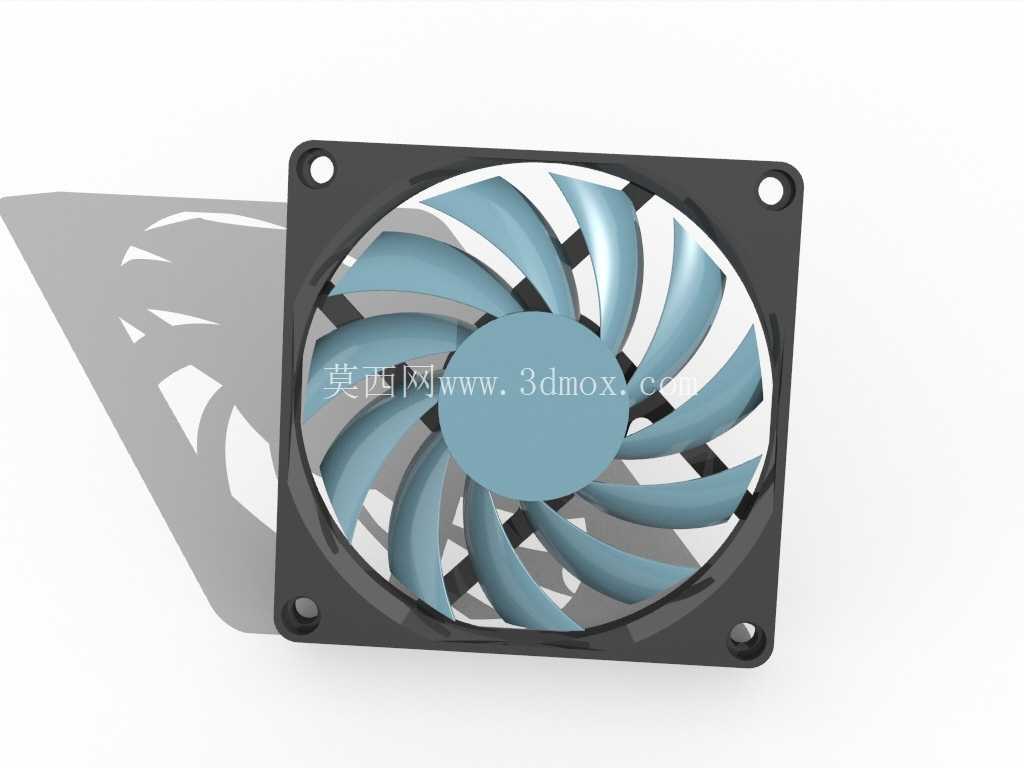

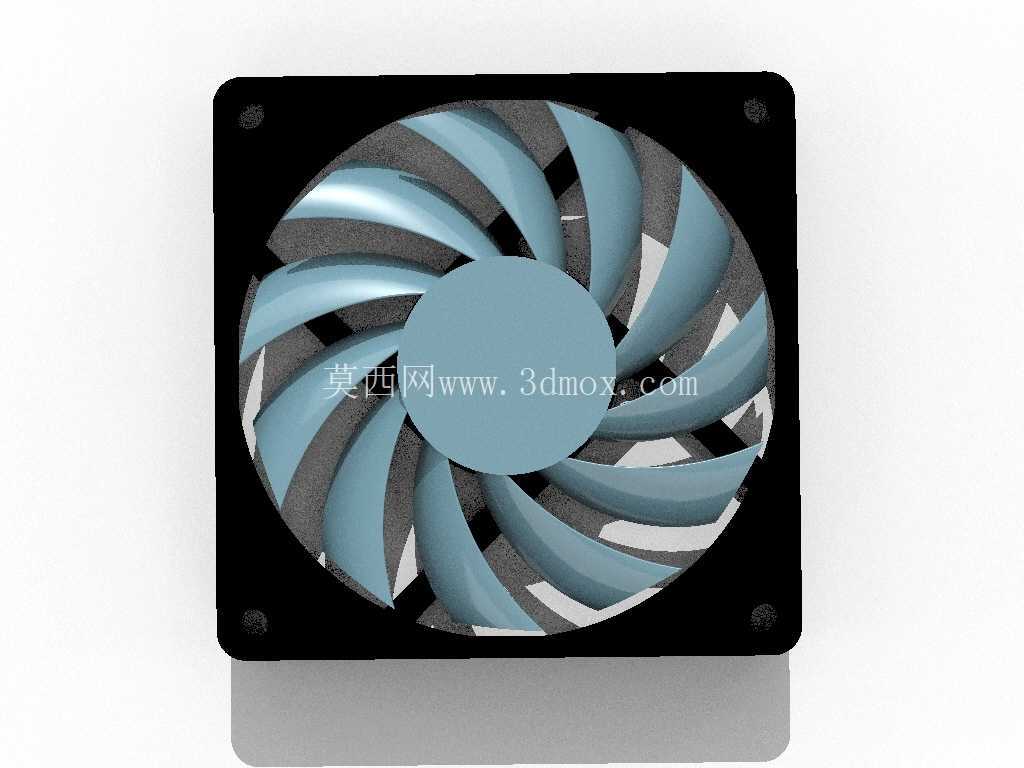

　　扇叶采用大扭角后掠式曲面设计，每片叶片的曲率从叶根到叶缘做了渐变过渡，叶根区域曲率更大，能在低转速下提供足够的静压，克服防尘网、散热鳍片带来的风阻，叶缘区域曲率放缓，能降低高速切风时产生的气动噪音，叶片数量经过动平衡调校，每片叶片的重量差控制在极小范围内，运转时不会出现偏心抖动的问题。中心轮毂区域集成了无刷电机的定子与驱动电路安装位，轮毂直径经过优化，既保证内部有足够空间放置绕组与驱动IC，又不会过度遮挡中心区域的进风面积，轮毂表面做了平整化处理，避免积灰影响动平衡。

　　在实际安装适配中，这类5V规格的风扇可直接对接USB供电回路，无需额外配置电压转换模块，接线方式兼容常规的两线正反转供电、三线转速检测、四线PWM调速等多种接口方案，设计人员可根据设备的温控需求选择对应接线版本。扇叶与外框之间预留了均匀的转动间隙，既不会因为间隙过大造成气流回流损失，也不会因为加工公差导致扇叶擦碰外框，外框的厚度尺寸适配常规的机箱安装位，替换同规格的老旧风扇时无需修改原有安装结构，可直接完成替换部署。

　　在散热回路设计中，这类风扇既可以作为吹风式部件正对散热鳍片安装，将冷空气直接压入鳍片间隙带走热量，也可以作为抽风部件安装在设备出风口，将舱内的热空气快速抽出，形成稳定的内部空气循环，针对粉尘较多的使用场景，还可在进风侧搭配防尘滤网使用，只需根据滤网的风阻适当调整风扇的工作转速，即可保证足够的通风量。
