微雪2.9寸双色电子纸显示模块结构模型

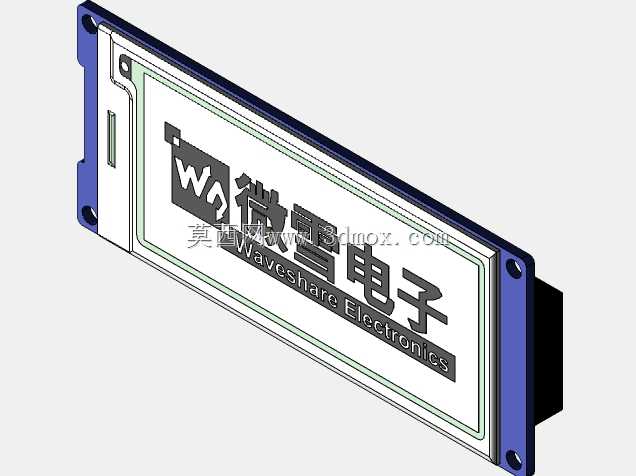

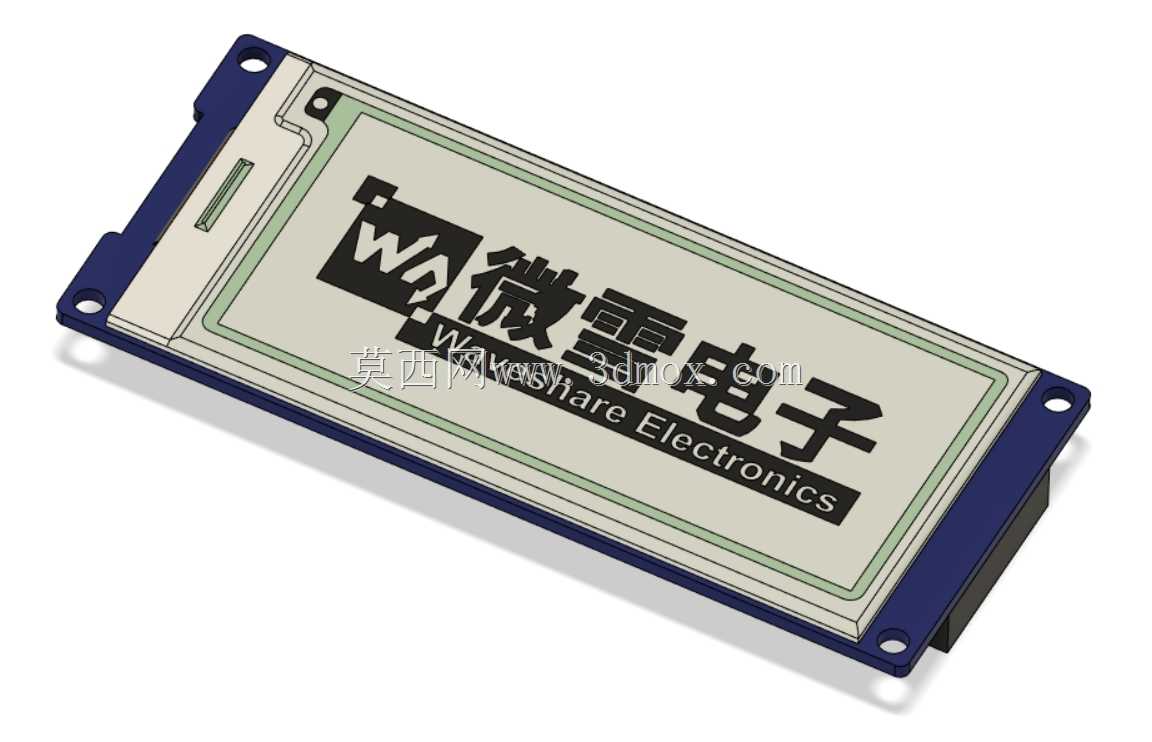

　　在嵌入式手持设备、低功耗工业显示终端、货架电子价签这类需要长期静态显示、对功耗有严苛要求的应用场景里，电子纸模块的结构适配一直是结构工程师在整机设计阶段容易踩坑的环节——很多工程师在做外壳适配时，往往只拿到屏幕的平面尺寸参数，忽略了屏幕背面驱动板凸起、侧边FPC走线弯折空间、安装固定孔的沉头深度这些细节，导致打样后出现屏幕顶壳、固定螺丝压裂屏幕边缘、FPC被外壳筋位压断等问题，反复修模拖慢项目进度。这个模型还原了2.9寸红黑双色电子纸模块的完整结构细节，设计时优先保证了安装边界的尺寸精度，模块四周的固定安装孔位、孔距、沉台深度都按照实物实际装配公差做了还原，工程师在做整机结构设计时，可以直接把这个模型导入装配体，

　　直接匹配外壳的固定柱位置、屏幕视窗的开口尺寸，不用再反复对照规格书核对零散尺寸。模型里还原了屏幕面板的层叠结构，包括表面的显示区域、边框的封胶宽度，还有背面驱动电路板的元件凸起高度，在做屏幕与外壳的间隙设计时，可以直接参考模型预留0.2-0.3mm的缓冲泡棉空间，避免外壳挤压屏幕造成显示异常。侧边的FPC出线位置也做了准确还原，工程师在设计内部走线槽时，可以直接参考FPC的出线方向和弯折半径，预留足够的走线空间，避免装配时FPC被弯折过度导致排线断裂。不同于全细节建模的元件级模型，这个模型在保证核心装配尺寸准确的前提下，对背面非关键的贴片元件做了简化处理，既不会因为模型过于细碎影响大型装配体的运行流畅度，

　　也不会丢失结构设计需要的核心边界信息，不管是做手持检测设备的前置显示面板适配，还是做工业控制柜的状态显示单元安装，或是做低功耗物联网终端的显示模块选型验证，都能直接调用这个模型完成结构干涉检查、安装位匹配、视窗对位这些设计工作，减少前期测绘的时间成本，避免因为尺寸核对偏差导致的装配问题。
