外啮合式间歇传动槽轮机构设计

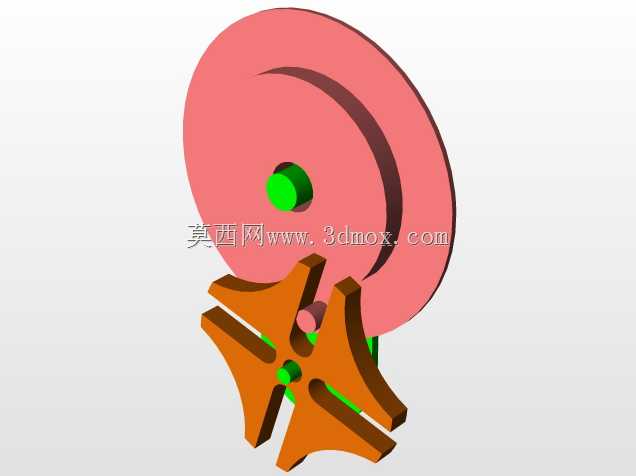

　　这套间歇传动结构是典型的外槽轮间歇运动机构，也就是常说的日内瓦机构，在自动化产线的转位工位、多工位回转工作台、轻工包装设备的间歇送料环节应用十分广泛，这类机构的核心作用是将驱动侧的连续匀速旋转运动，转化为从动侧的周期性间歇转动，满足工位切换、步进送料等需要动停交替的传动需求。从结构组成来看，主动件是带圆柱销的偏心拨盘，从动件是带径向开口槽的槽轮，搭配机架上的定位锁止弧结构，整套机构没有冗余的传动零件，传动过程中冲击载荷小，动停位置精度稳定，相比棘轮间歇传动，运行噪音更低，传动平稳性更优，适合中低速的间歇传动工况。设计这套结构时，首先要根据实际工位需求确定槽轮的槽数，常见的4槽结构对应每次90度的转位角度，

　　拨盘上的圆柱销数量决定了拨盘旋转一周槽轮的动作次数，单销结构下拨盘转一圈槽轮完成一次转位加一次停歇，锁止弧的配合间隙需要严格控制，既要保证停歇阶段槽轮不会出现窜动，也要避免弧面配合过紧出现卡滞。安装边界上，拨盘与槽轮的中心距是核心安装尺寸，直接决定传动的啮合精度，圆柱销的回转半径需要和槽轮的槽深匹配，保证圆柱销能顺利进入和退出径向槽，不会出现干涉或者传动不到位的情况；槽轮的径向槽宽度需要和圆柱销直径保持合理的间隙配合，间隙过大会导致转位冲击增大，间隙过小则会加剧零件磨损。这套结构已经完成了运动干涉校验，拨盘从启动到圆柱销进入槽轮、带动槽轮转位、再到圆柱销退出槽轮进入锁止阶段的整个运动循环都经过验证，

　　不需要额外调整运动参数就能直接用于原理验证或者结构参考，零件的装配基准都做了统一，实际加工装配时可以直接以中心孔作为定位基准，减少装配累计误差。在实际设备选型应用中，这类槽轮机构常被用在灯泡封装设备的转位工位、食品包装机的盒体输送转位、小型装配线的回转工作台驱动，相比凸轮式间歇分割器，结构更简单，加工成本更低，维护难度更小，适合对转位精度要求不是极高、转速在每分钟60转以内的间歇传动场景，设计时如果需要调整转位时间和停歇时间的比例，可以通过调整拨盘上圆柱销的位置、或者增加圆柱销数量来实现，不需要对槽轮主体结构做大幅改动。
