日内瓦机构内置传动结构装配

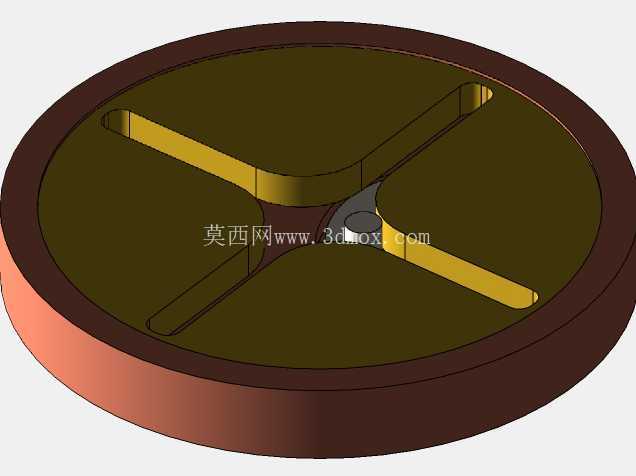

　　该结构呈现的是日内瓦机构内置式传动装配的核心腔体部分，整体采用圆盘式封闭布局，将槽轮、拨销、驱动臂等核心传动元件全部整合在圆形壳腔内部，是间歇分度传动场景中十分典型的紧凑化设计方案。从实际工程应用来看，这类内置日内瓦机构常被部署在多工位回转工作台、小型自动化分度盘、轻工包装设备的步进送料单元、仪器仪表的档位切换模组当中，依靠槽轮机构的固有运动特性，把输入轴的连续回转运动转换为输出端的单向间歇转位动作，每次动作完成后槽轮会进入锁止定位状态，不需要额外加装复杂的锁紧组件就能保持工位固定，大幅简化了间歇传动单元的整体结构。

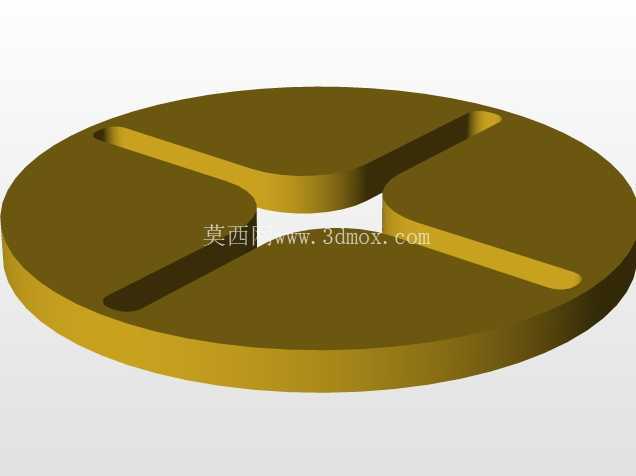

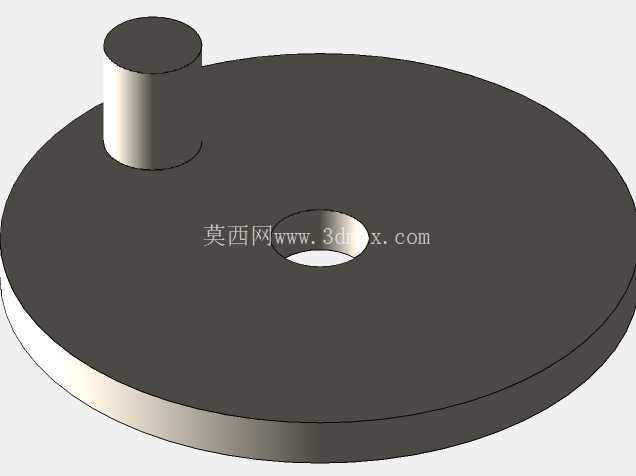

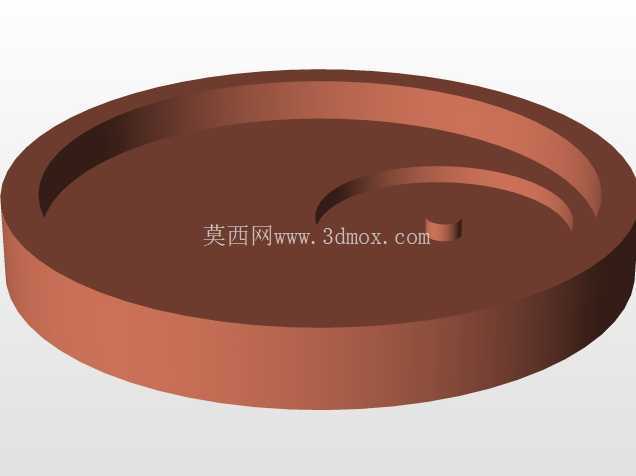

　　从结构设计思路上，这套装配采用了全内置的元件排布逻辑：三根放射状布置的驱动支撑臂从中心转轴区域向外延伸，臂端的配合曲面与槽轮的径向导槽精准匹配，拨销嵌入导槽的切入、滑出轨迹经过运动校核，运行过程中不会出现刚性冲击卡滞，拨销进入导槽时的切入角度接近槽轮径向切线方向，能有效降低启动瞬间的动载荷，减少传动过程中的振动与噪音。外围的圆形壳腔一方面作为所有传动元件的安装基准，内壁预留的定位台阶可以直接承接端盖、轴承座的安装配合，壳腔的环形侧壁同时承担防护作用，避免车间环境中的粉尘、切削碎屑落入传动配合面，也能防止内部润滑脂在高速间歇动作时向外甩出，维持传动副的长期润滑状态。

　　在安装边界与尺寸适配层面，整体圆盘外形的最大外圆轮廓就是该机构的安装基准面，设备安装时可以直接依托外圆做径向定位，壳体底部的环形端面作为轴向承载面，能够直接固定在设备机架的安装沉台内，不需要额外设计复杂的转接法兰。中心区域的转轴配合孔预留了标准轴承的安装位，输入轴从壳体中心穿入后，驱动臂与槽轮的配合间隙被控制在合理范围，既保证转动灵活无卡滞，又不会因为间隙过大产生回差，影响分度定位精度。三根放射状肋臂在壳腔内部分隔出三个独立的扇形空腔，既可以作为传动过程中的避让空间，避免槽轮转位时和壳体发生运动干涉，也能在空腔内填充缓冲润滑材料，进一步吸收间歇启停产生的冲击能量。

　　实际选型适配时，这类内置日内瓦机构的工位数量由槽轮的导槽数量决定，图中结构对应三工位分度场景，输入轴每完整回转一周，输出端就完成一次固定角度的转位，转位动作结束后自动进入静止锁止阶段，非常适配需要周期性停顿完成加工、装配、检测工序的自动化设备。相比外露式槽轮结构，这种全内置布局的传动元件全部被壳体包裹，人员操作时不会接触到运动部件，设备运行的安全防护等级更高，同时整体刚性更好，高速间歇动作下的形变更小，长期运行后分度精度的保持性更优，在小型精密自动化设备的传动单元设计中，能够有效减少外围防护零件的数量，压缩整个传动模组的占用空间。
