带动态螺旋弹簧的车辆减震阻尼构件

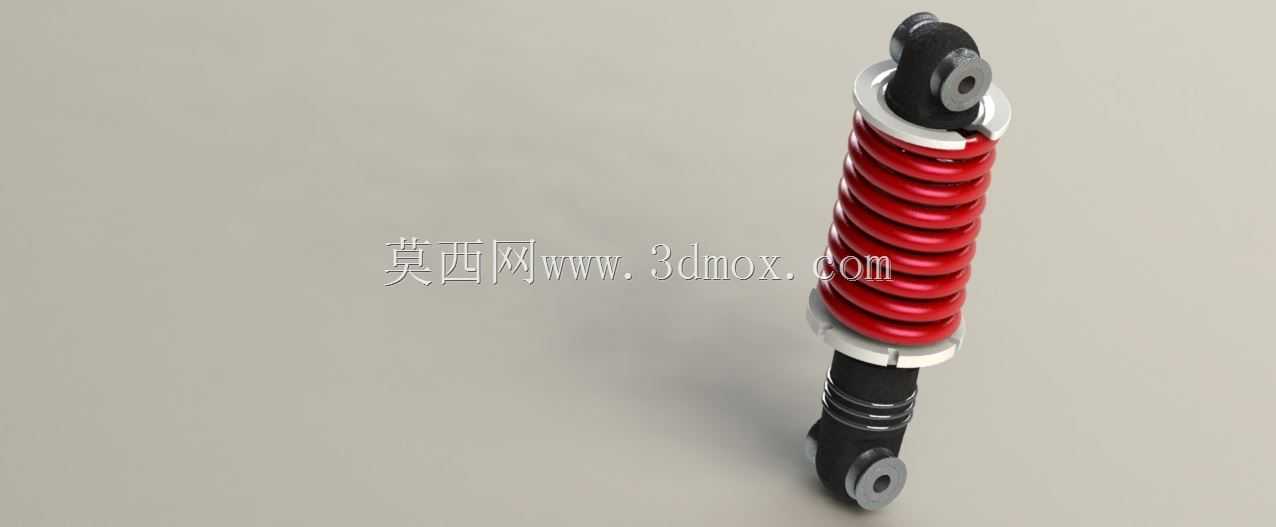

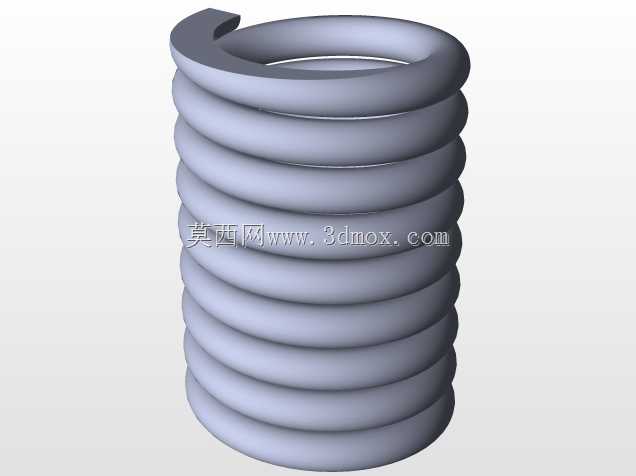

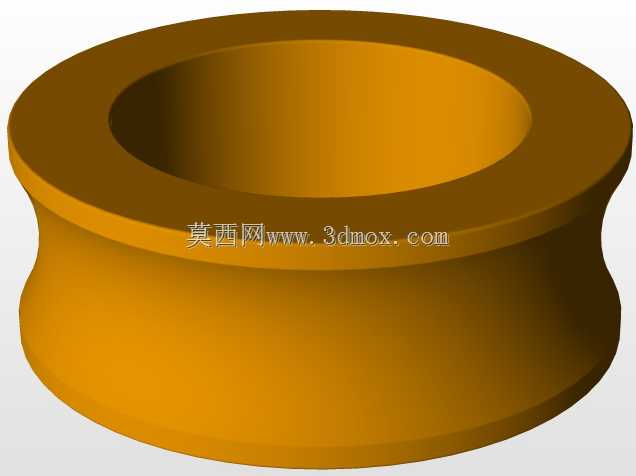

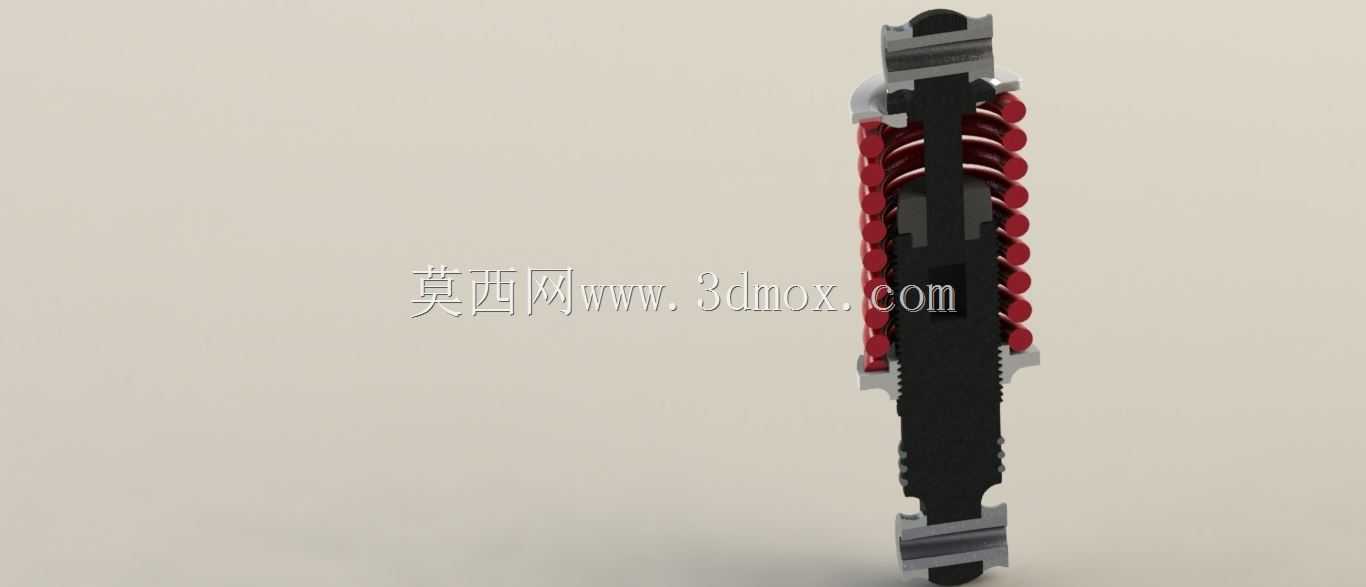

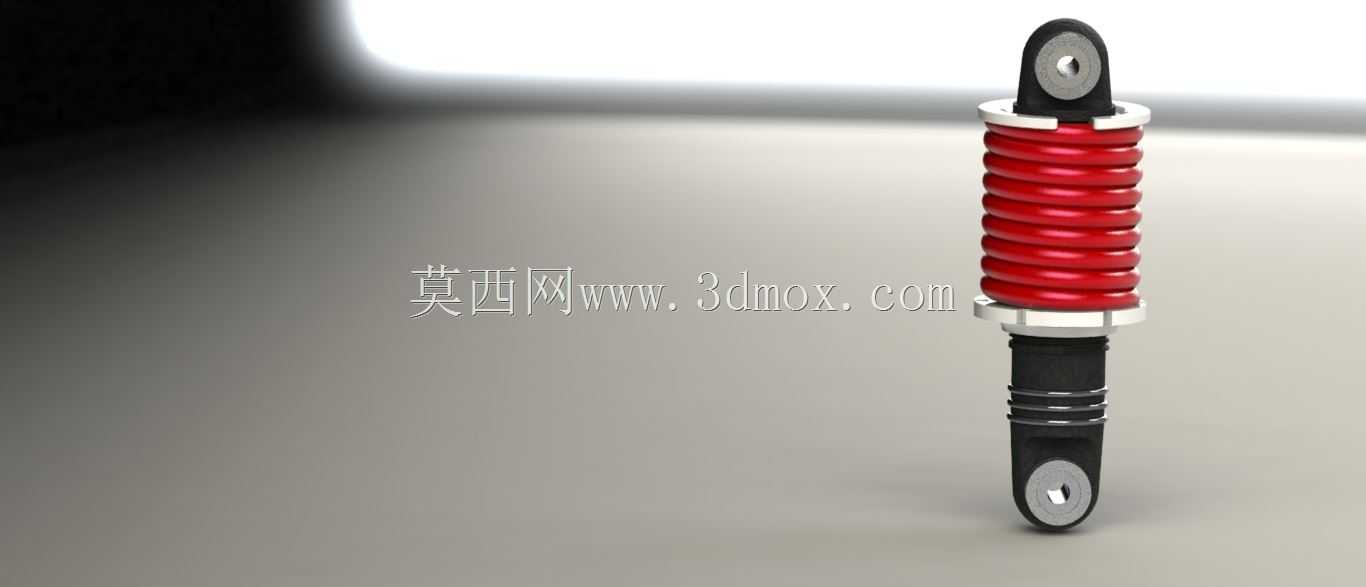

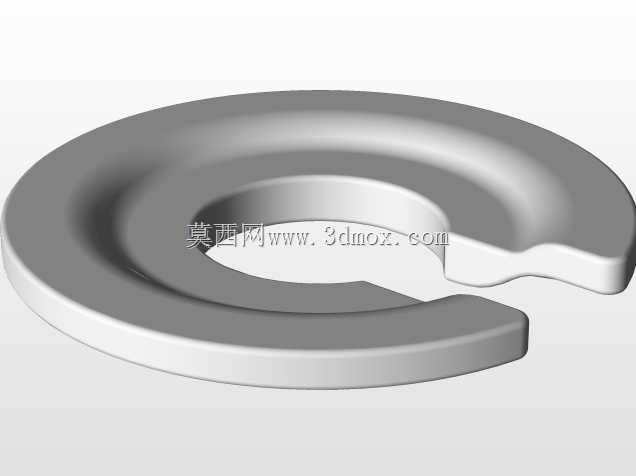

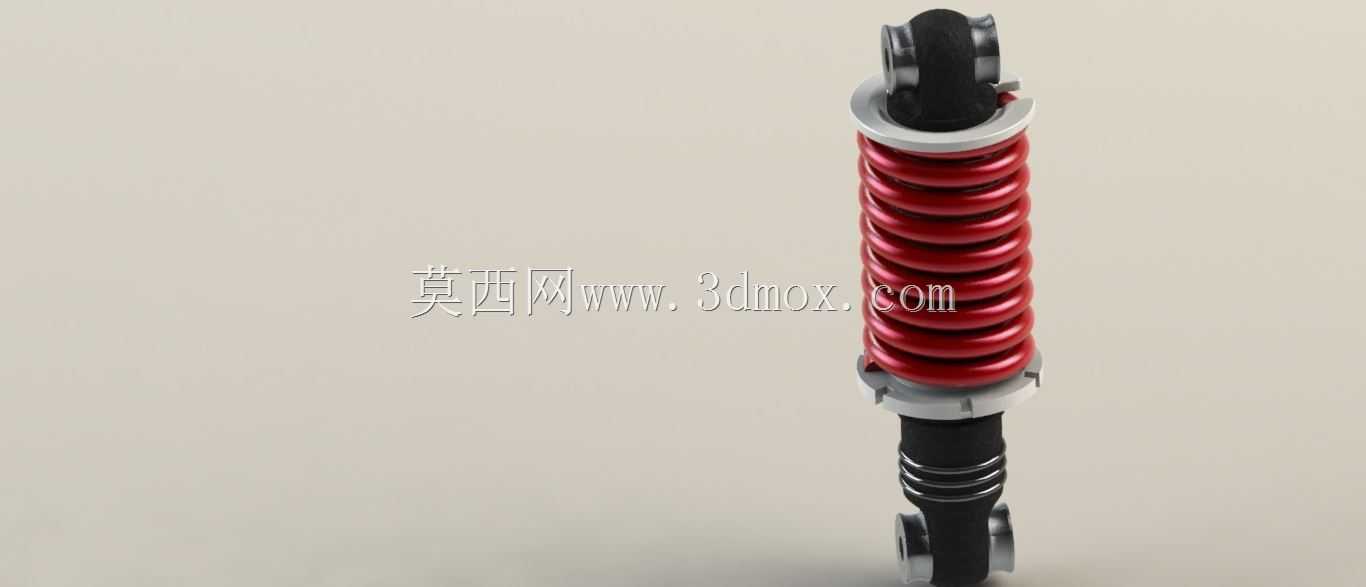

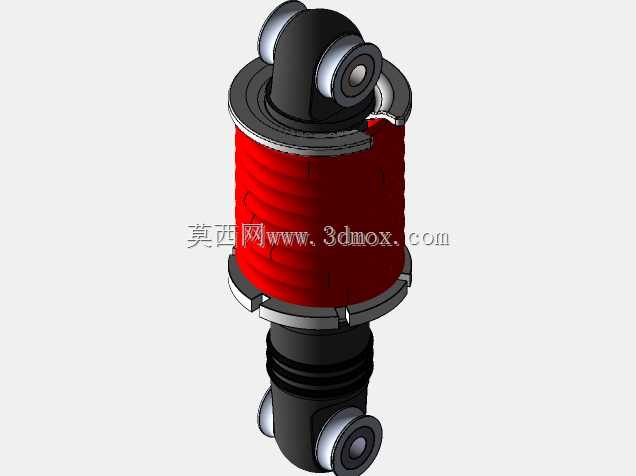

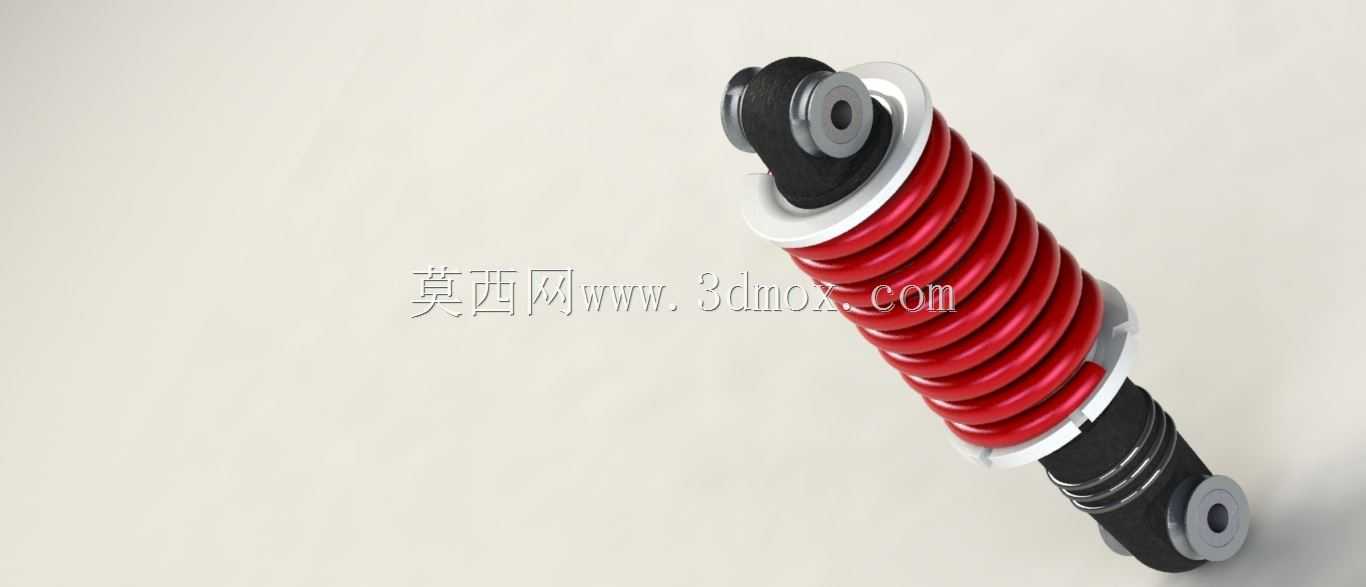

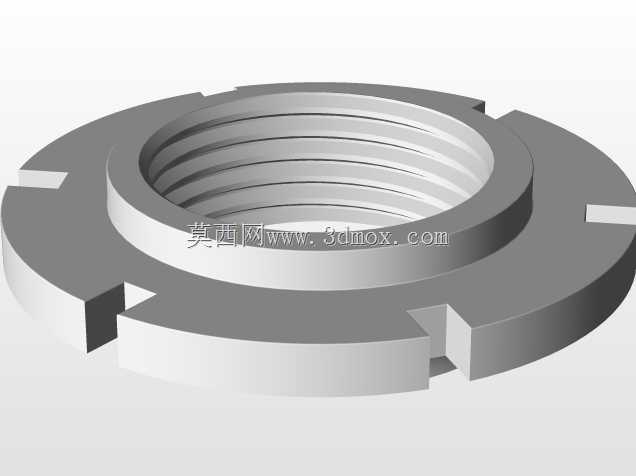

这类带螺旋弹簧的减震阻尼构件，广泛应用在乘用车辆、非道路小型工程车辆、电动代步车的行走悬架系统中，也常被适配到小型自动化输送线的振动缓冲工位、户外作业便携设备的隔振安装结构上，核心作用是吸收构件运行、路面传递而来的往复冲击动能，通过阻尼耗散振动能量，避免刚性冲击造成结构疲劳损坏，同时提升设备运行、车辆行驶的平顺稳定性。从结构设计逻辑来看，该构件将圆柱螺旋压缩弹簧与液压阻尼芯轴做同轴集成布局，弹簧承担静态承载与冲击能量的临时存储，阻尼芯轴负责将弹簧往复伸缩的动能转化为热能耗散，避免出现冲击后的持续余振。两端的铰接安装座采用带橡胶衬套的环孔结构，设计时预留了足够的摆角余量，可适配悬架跳动过程中减震器安装角度的动态变化，避免运动过程中出现卡滞、附加弯矩损坏芯轴密封件的问题。弹簧表面做了红色防护涂装，既可以抵御户外使用场景下的水汽、泥沙侵蚀，也能通过涂层厚度均匀性控制弹簧的刚度一致性，相邻弹簧圈之间预留了合理的压缩间隙，在最大压缩行程下不会出现并圈碰磨的情况，有效降低工作过程中的异响与弹簧疲劳断裂风险。上下端的弹簧座采用限位翻边结构，可保证弹簧在往复伸缩过程中不会出现径向窜动脱出，阻尼芯轴的外露活塞杆部分做了硬质氧化处理，表面粗糙度控制在合理区间，可降低油封的磨损速率，延长构件的整体使用寿命。在安装边界设计上，两端铰接孔的同轴度、安装距公差都做了明确约束，适配不同安装空间时可通过调整弹簧丝径、有效圈数来匹配不同的承载刚度需求，调整阻尼芯轴的阀片参数即可匹配不同的阻尼力特性，不管是偏向舒适的乘用车辆调校，还是偏向承载的工程设备调校，都可以在该基础结构上做参数迭代完成适配。建模过程中对弹簧做了动态伸缩的运动约束设置，可直观模拟不同压缩行程下的弹簧形态变化、各部件的相对运动关系，能直接用于悬架运动干涉校核、安装空间匹配验证，也可作为同类缓冲构件设计的参考蓝本，帮助结构设计人员快速完成方案阶段的布局验证，减少重复建模的工作量。
