钣金冲压成型双工位连接固定支架结构

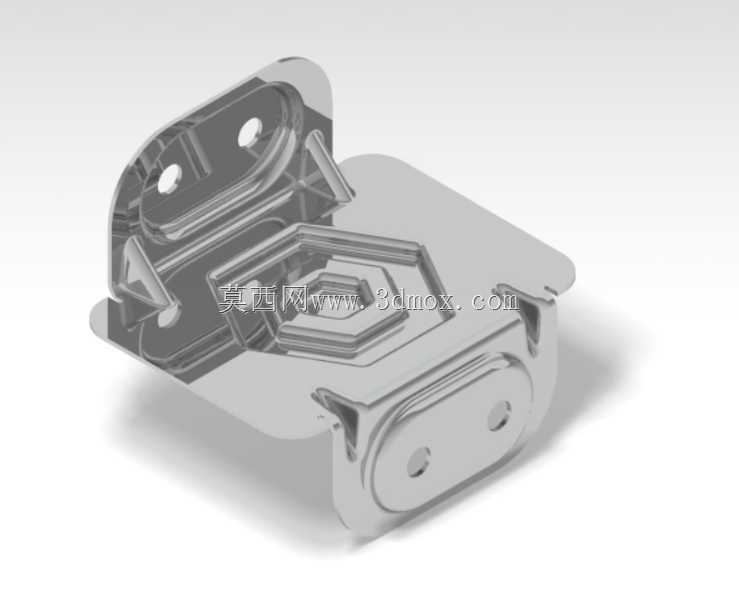

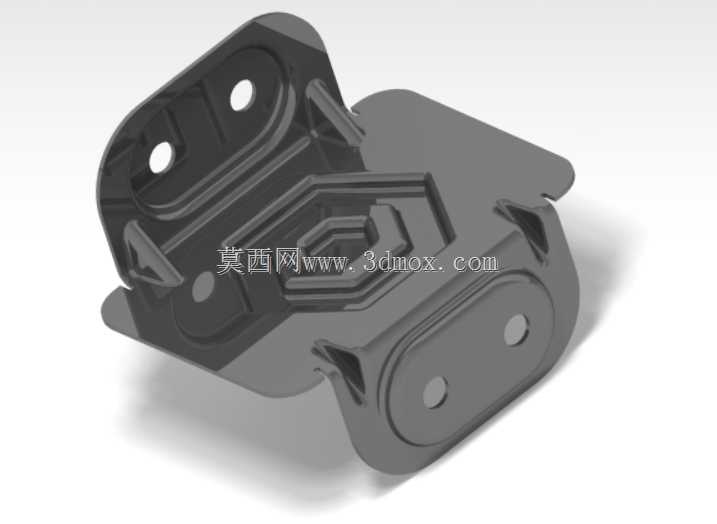

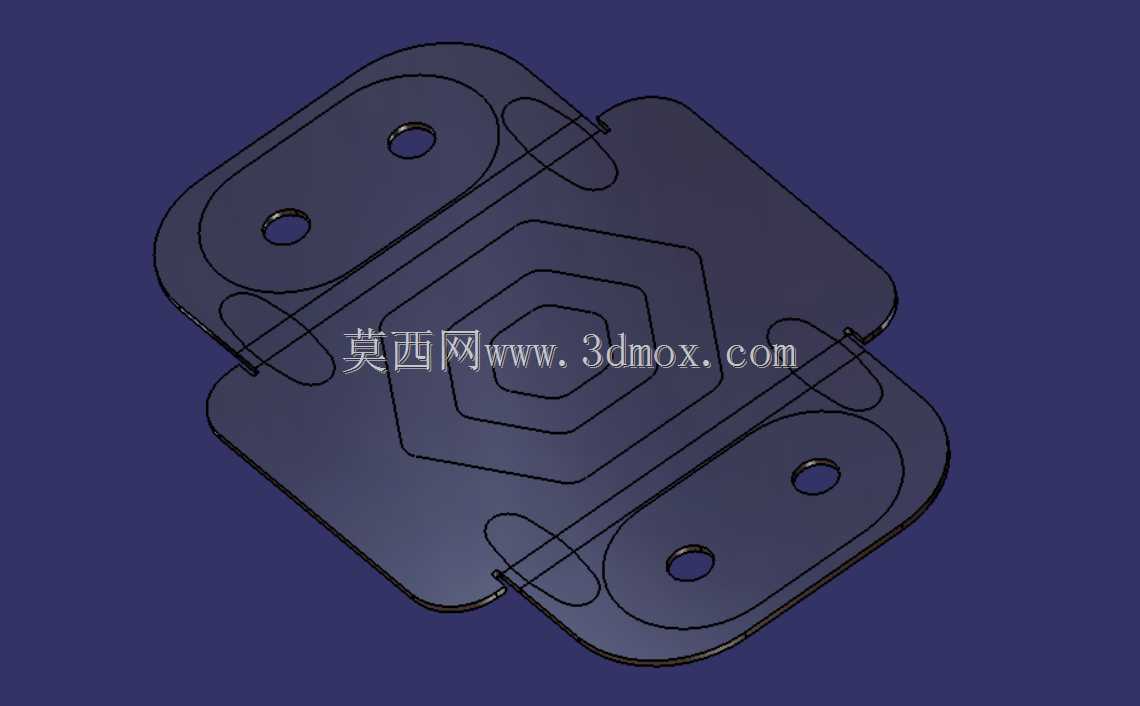

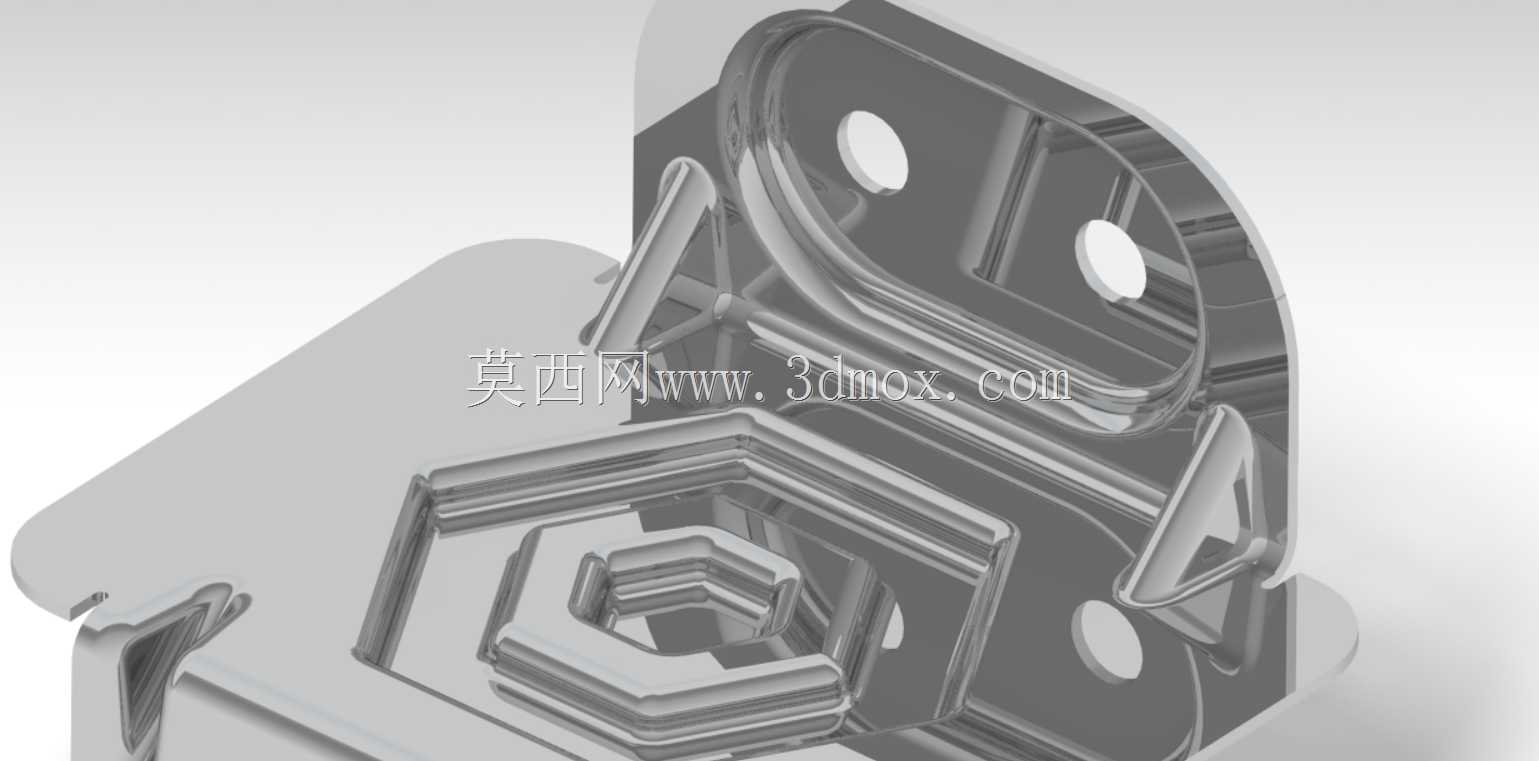

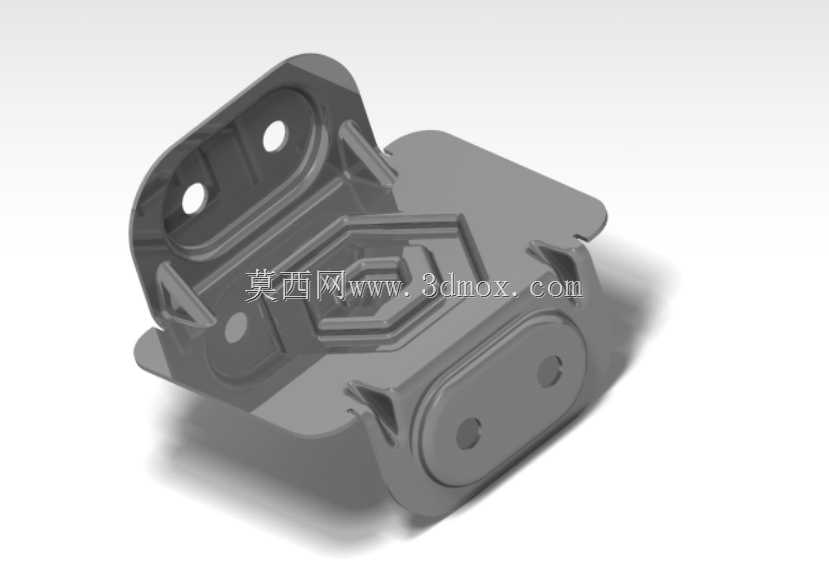

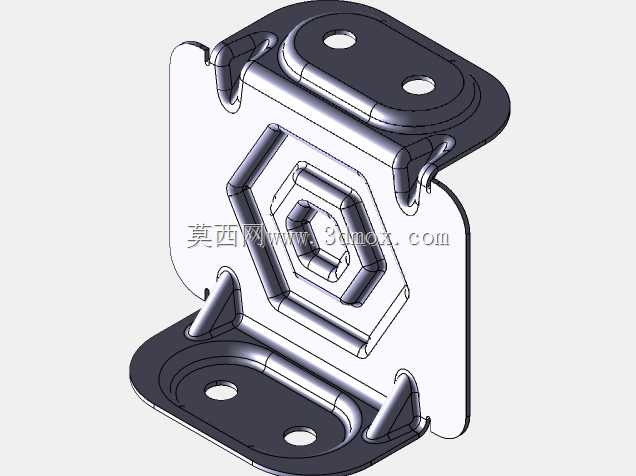

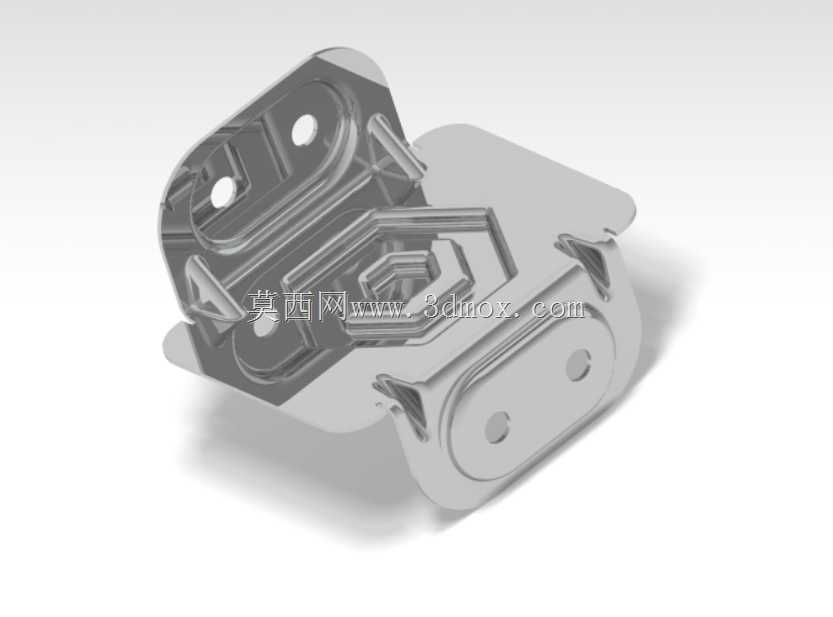

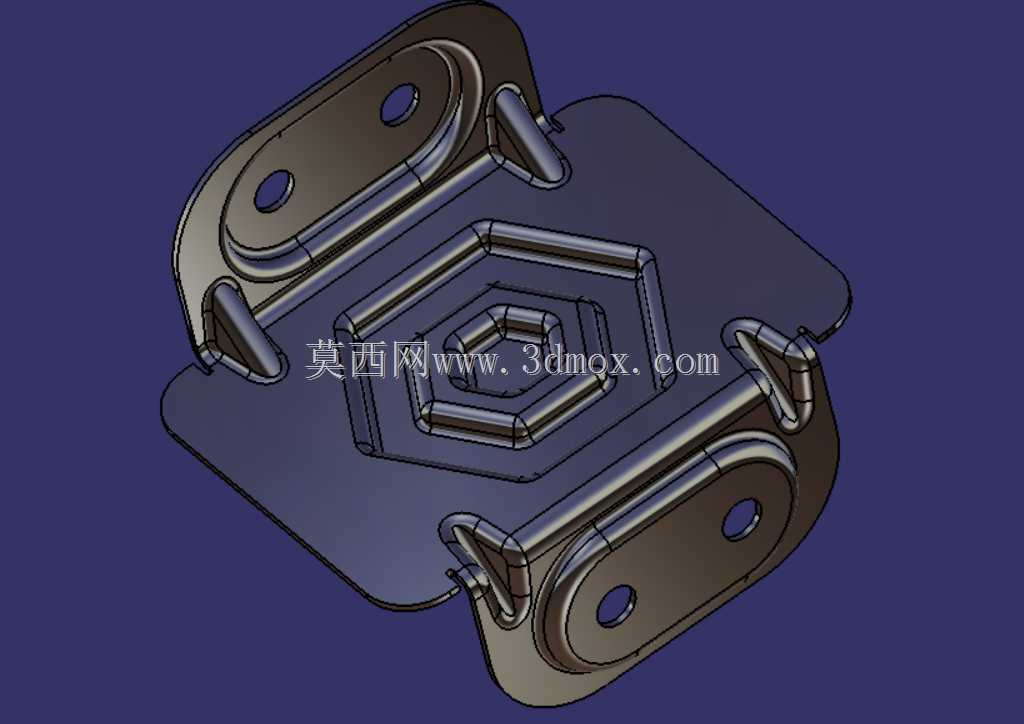

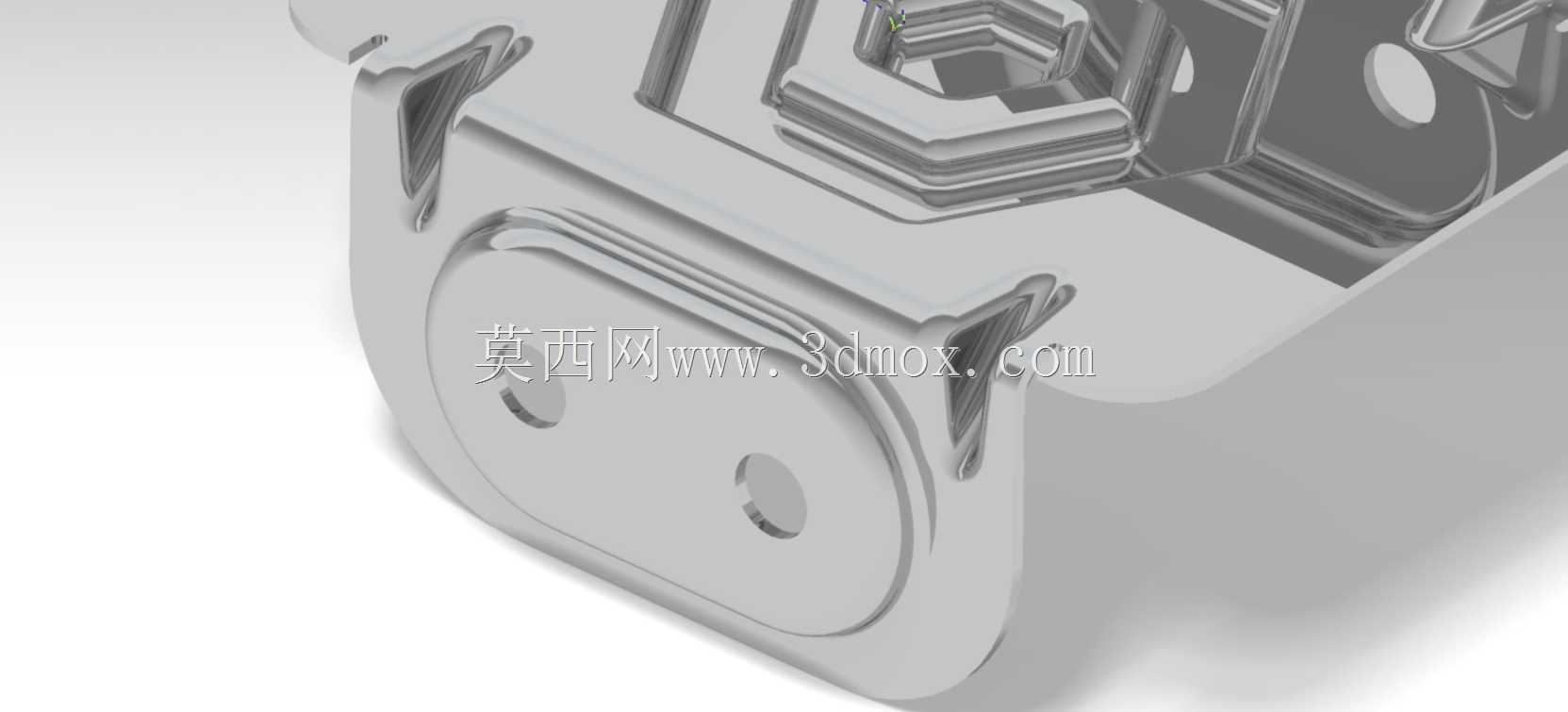

这款钣金支架采用一体冲压弯折工艺成型，整体为双侧对称连接结构，主要用于需要跨接两个独立安装面的设备装配场景，常见于小型机电设备内部的构件连接、轻型工装的工位固定、民用五金的组件衔接等工况，可在不额外增加焊接工序的前提下，实现两个垂直或存在夹角的安装面之间的刚性连接，替代传统的角码加螺栓的拼接方案，减少装配环节的零件数量，降低整体装配公差累积。从结构设计来看，支架主体通过多道折弯工序形成两个带安装孔的固定端面，其中一侧端面设置两个圆形通孔，用于穿装螺栓完成与基体构件的锁紧固定，孔位边缘做了冲压翻边处理，既提升了孔位的局部刚性，避免螺栓锁紧时钣金件发生变形，也能在安装时起到初步导向作用，降低装配对位难度。另一侧端面为带两个定位沉孔的安装面，沉孔结构可让螺栓头部完全沉入钣金平面内，避免螺栓突出干涉相邻构件的运动路径，同时该端面边缘做了小角度翻边，提升整个端面的抗弯折能力，在承受侧向载荷时不易发生翘曲变形。两个安装端面之间的过渡区域设置了多层阶梯状加强筋结构，通过冲压拉伸形成的凹凸筋位，在不增加板材厚度的前提下大幅提升支架整体的抗扭、抗弯性能，避免支架在承受交变载荷时发生共振或塑性变形，过渡区域的圆角处理均按照钣金冲压工艺要求设置，避免弯折处出现应力集中导致的开裂问题，同时也能去除锐边，防止装配过程中划伤操作人员。安装边界方面，支架整体轮廓贴合安装空间的避让需求，所有突出的边角都做了压平处理，不会与周边的管线、相邻构件发生干涉，两个安装面的孔位间距按照通用安装模数设计，可适配市面上多数标准规格的紧固件，不需要额外进行二次钻孔加工，直接即可完成装配。在实际使用中，这类支架可承受垂直于安装面的静载荷以及一定范围内的侧向冲击载荷，表面可根据使用场景做镀锌、喷塑等防锈处理，适配室内干燥环境以及有一定防潮要求的户外工况，相比铸造成型的同类支架，钣金冲压件的生产效率更高，重量更轻，适合大批量规模化生产应用，在轻型设备的结构连接场景中可有效降低整体构件重量，控制生产成本。
