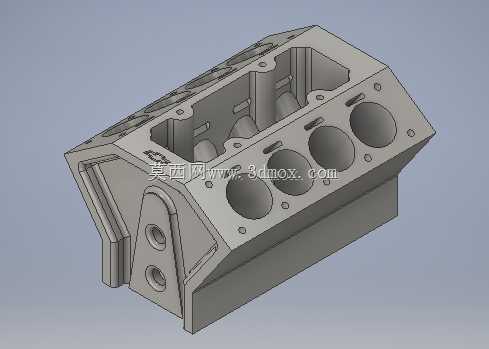

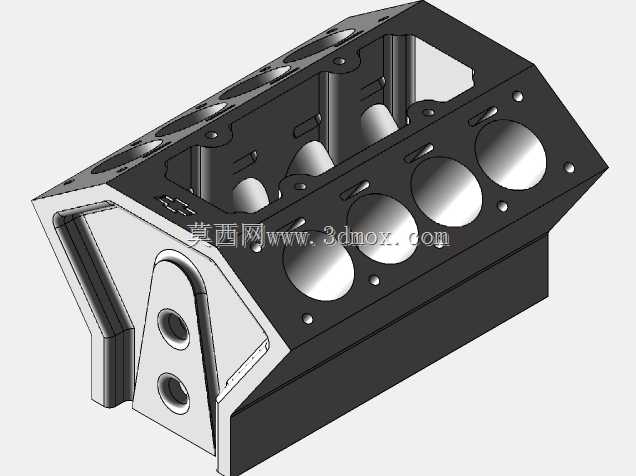

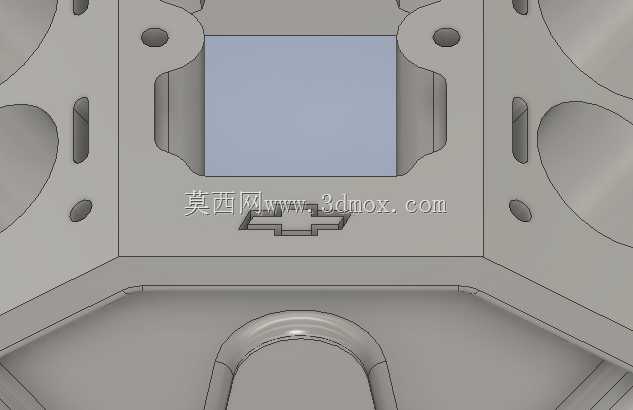

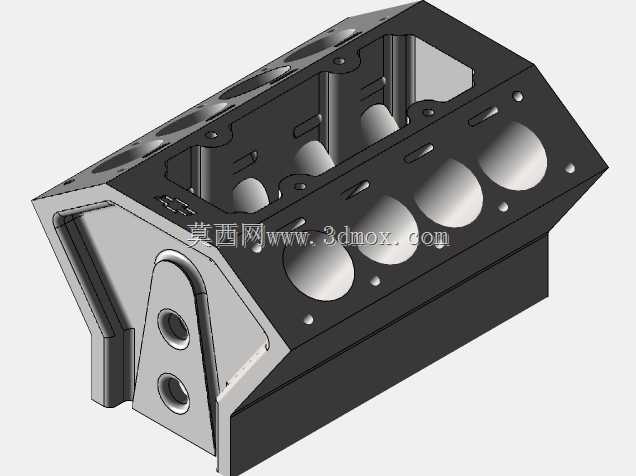

V型八缸发动机缸体结构三维设计

在车用内燃机的开发流程中，缸体作为整台动力单元的承载基体，所有曲柄连杆机构、配气机构、润滑冷却回路、附件安装位都要依托缸体的结构精度来实现功能落地，V8机型的缸体因为采用两列气缸夹角布置的结构，相比直列机型在刚度平衡、振动抑制、整机紧凑性上有更高的设计要求，也是大排量乘用车辆、高性能特种车辆动力单元的核心承载部件。从实际装车场景来看，这类V8缸体需要匹配整车动力舱的安装边界，两侧气缸列的夹角通常设定在90度区间，这个角度能够平衡一阶二阶振动的抵消效果，同时不会让缸体宽度超出常规纵置后驱车型的动力舱横向空间限制，缸体顶面的平面度、气缸筒的圆柱度公差，直接决定了气缸垫的密封可靠性，一旦缸体顶面加工精度不足，高负荷工况下很容易出现冲缸垫、冷却液渗入燃烧室的故障。设计过程中首先要梳理曲轴的支撑跨度，V8机型每两个对应气缸的连杆共用一道曲轴主轴颈，缸体上的主轴承座需要设计足够的加强筋结构，从轴承座位置向缸筒外壁、缸体外侧面延伸出辐射状的加强筋，既能够平衡曲轴运转时的交变载荷冲击，也能避免缸体在高转速工况下出现共振变形。缸体内部集成的润滑油道需要避开主应力传递路径，主油道沿缸体纵向布置在曲轴箱上方位置，分油道斜向连通每一道主轴承座、凸轮轴轴承位，同时预留活塞冷却喷嘴的安装孔，保证高负荷工况下活塞底部能够得到持续的机油喷射冷却；冷却水道则采用环绕缸筒的闭环设计，在两列气缸之间的谷区设置足够的通水截面，避免缸筒上下段出现过大的温差导致热变形不均。从安装边界来看，缸体前端需要预留正时机构、水泵、机油泵、附件驱动轮系的安装定位面，后端匹配飞轮壳与变速箱的连接止口，两侧预留发动机悬置的安装凸台，所有安装面的位置度公差都要和整车总装的定位基准统一，保证动力总成装车时能够顺利对位。缸体下部的曲轴箱部分采用深裙式设计，相比短裙式结构能够大幅提升缸体整体的弯曲刚度，配合加强型的主轴承盖，能够承受大扭矩输出时的曲轴载荷，在气缸筒外壁设计有一定厚度的冷却水套夹层，既保证冷却效率，也控制缸体整体壁厚不会过大，兼顾轻量化与结构强度要求。实际建模过程中需要反复核对接合面的螺栓孔位置，包括缸盖连接螺栓、主轴承盖螺栓、附件安装螺栓的孔位深度与螺纹规格，避免出现螺栓干涉、螺纹深度不足的问题，同时要考虑铸造工艺的拔模斜度、壁厚过渡的圆角设计，避免铸造过程中出现缩松、应力集中的缺陷，油道和水道的封堵位置也要预留标准的堵盖安装位，保证密封可靠性。
