运动相机快拆转接安装底座结构

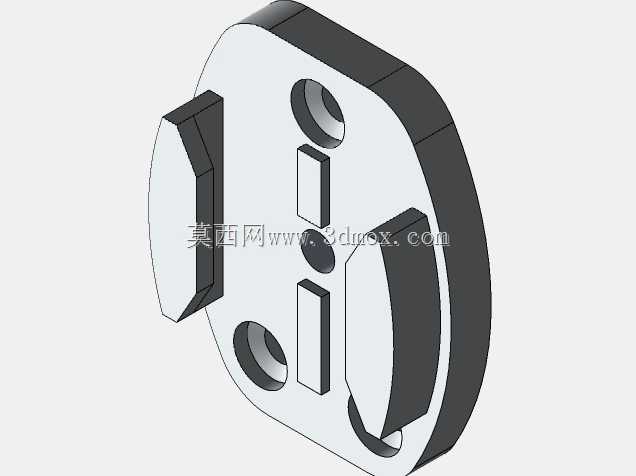

这款快拆转接件主要面向户外摄影、运动记录场景的设备快装需求，适配主流运动相机与配套摄影支架、头盔固定座、手持云台等载具的快速切换场景，解决运动拍摄过程中不同载具间拆装繁琐、对位不准的痛点。从结构设计来看，整体采用扁圆形盘式主体布局，主体两侧设置对称的楔形导向卡榫，卡榫带微小拔模斜度，装配时可顺着配套卡座的导向槽滑入，到位后依靠卡榫侧面的贴合面实现周向限位，避免拍摄过程中相机发生偏转晃动。盘体上分布的两组沉头安装孔，分别对应不同孔距的固定载具，沉孔深度经过匹配计算，安装后螺丝端面不会突出盘体表面，避免滑入卡座时发生干涉；盘体中部设置的两组矩形定位凸台，可与相机底部的定位槽配合，分担卡榫承受的扭矩，尤其在骑行、跳伞这类高振动工况下，能避免连接部位出现旷量。设计过程中优先考虑了单手操作的可行性，楔形卡榫的导入角度经过反复调整，滑入行程控制在10mm以内，插拔力度控制在单手握持即可操作的范围，不需要额外工具就能完成拆装。安装边界方面，盘体整体厚度控制在8mm，最大外圆直径42mm，不会过多增加相机整体的安装高度，适配绝大多数运动相机的防水壳底部安装位，卡榫的外形尺寸完全匹配通用快装卡座的槽宽公差，互换性较强。盘体边缘做了R1.5的圆角处理，既避免锐边划伤使用者或设备表面，也能在滑入卡座时起到导向作用，减少卡滞概率。从受力角度分析，卡榫与盘体的衔接位置做了局部加厚处理，避免反复插拔后出现应力断裂，中部的定位凸台高度设置为2mm，既能保证定位精度，又不会因为凸台过高导致拆装阻力过大。这类快拆结构在户外拍摄场景中实用性极强，不管是在头盔、胸带、自拍杆还是车载支架之间切换相机，都能在一秒内完成锁定，不需要反复拧动螺丝调整角度，结构上没有多余的活动零件，长期使用也不容易出现弹簧失效、卡扣断裂这类问题，可靠性远高于多零件组合的快拆结构。
