203.2mm直径双层结构全向轮结构设计

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1124309
  • 203.2mm直径双层结构全向轮结构设计
  • 203.2mm直径双层结构全向轮结构设计
  • 203.2mm直径双层结构全向轮结构设计
  • 203.2mm直径双层结构全向轮结构设计
  • 203.2mm直径双层结构全向轮结构设计

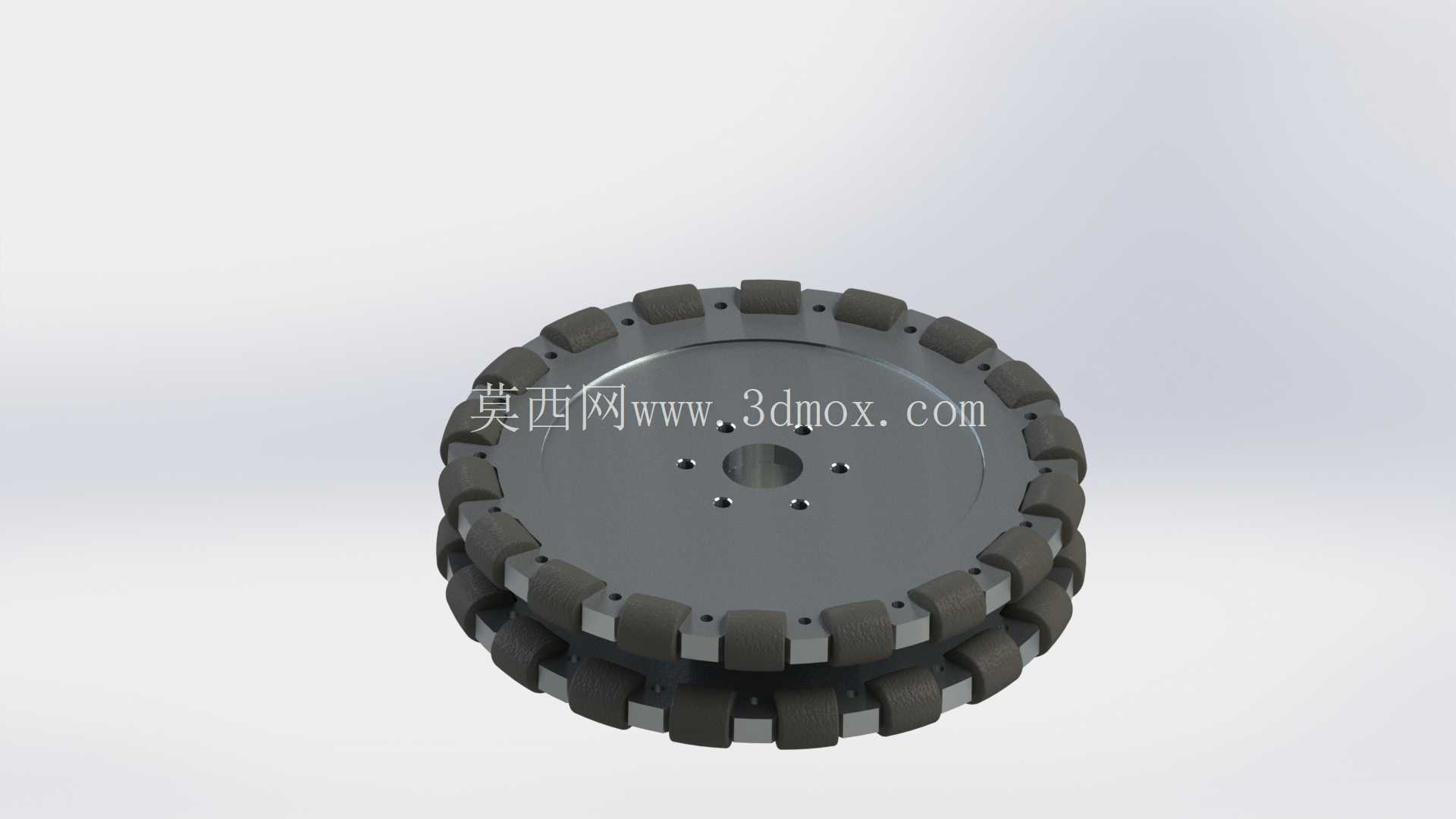

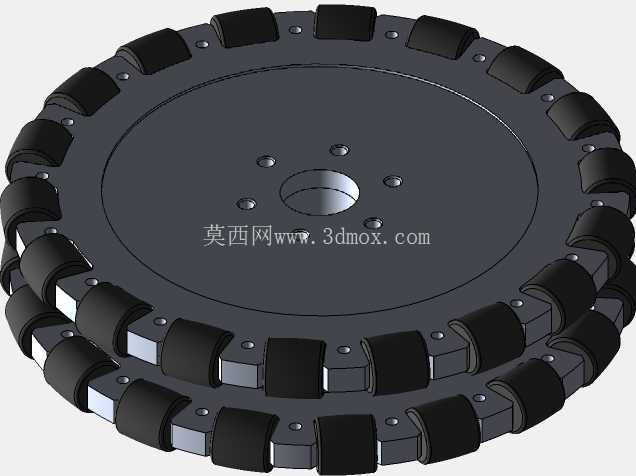

  从结构设计来看,该轮采用双层交错排布的辊子布局,有效避免了单层全向轮在辊子间隙位置出现的跳动问题,行进过程中轮体与接触面的支撑点始终保持连续,大幅降低移动过程中的振动与噪音,辊子采用高耐磨聚氨酯材质包覆,既保证足够的摩擦系数防止行走打滑,又能吸收路面微小颠簸带来的冲击,同时不会对环氧地坪、瓷砖等常见作业地面造成划伤。主轮体采用金属材质加工成型,中心设置标准安装轴孔,轴孔周边均匀分布四个安装定位孔,可直接与驱动电机输出法兰、轮轴支座配合安装,安装定位精度有充足保障,无需额外设计定制转接法兰就能适配多数常规AGV驱动模组的安装接口。这款全向轮在AGV小车、服务机器人、仓储分拣移动平台的全向移动方案中应用十分广泛,区别于传统差速驱动轮只能沿轮轴切线方向行进的特性,该轮通过外圈分布式的从动小辊子结构,可实现沿轮轴轴向的无滑动滑移,配合多轮组布局就能完成原地旋转、横向平移、斜向行进等复杂移动动作,无需预留传统转向机构所需的转弯半径,特别适合空间狭窄、路径排布紧凑的仓储作业、车间物料转运、服务机器人导航场景。

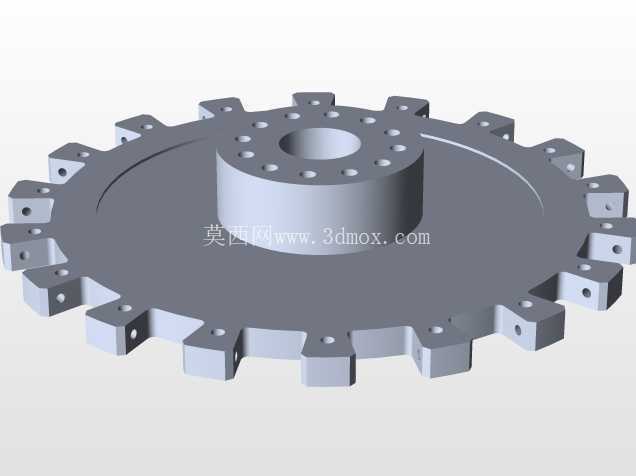

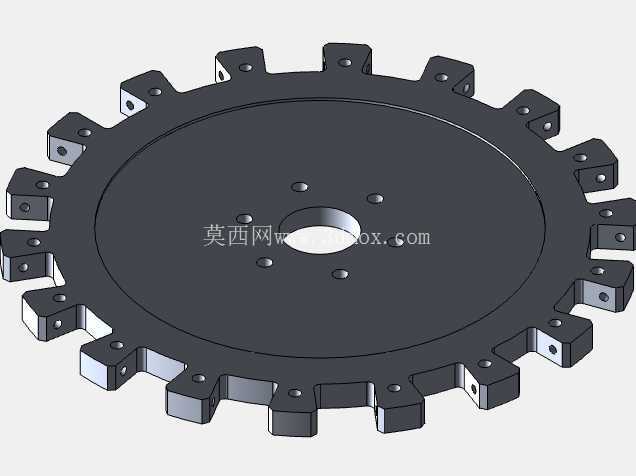

  设计过程中重点考量了轮体的受力分布,主轮盘采用辐板式减重结构,在保证整体结构强度、满足额定负载要求的前提下,尽可能降低轮体自身重量,减少驱动电机的负载扭矩消耗,提升移动平台的续航表现;每个从动辊子都通过独立的小轴固定在主轮盘的安装槽内,辊子可绕自身小轴自由转动,相邻辊子的安装角度经过精确计算,确保轮体滚动过程中任意角度下都有至少两个辊子与地面接触,避免行进过程中出现卡滞、顿挫的问题。203.2mm的直径尺寸属于中型全向轮的常用规格,对应的安装边界也经过标准化适配,轮体整体厚度控制在合理范围内,不会占用移动底盘过多的横向安装空间,轮体边缘做了倒角处理,避免装配过程中锐边划伤操作人员,也能防止辊子端部与底盘其他结构件发生运动干涉。

  在实际选型应用中,该尺寸全向轮常被用于负载50-100kg级别的移动平台,搭配直流伺服减速电机使用时,可实现最高1.5m/s的行进速度,辊子的排布角度经过反复优化,横向滑移时的阻力控制在较低水平,即使是在多轮组协同运动的场景下,也不会出现轮体相互较劲、增加电机负载的问题。主轮盘的安装孔位采用对称分布设计,装配时无需区分特定安装方向,降低现场装配的对位难度,辊子与主轮盘的连接部位预留了微小的间隙补偿量,可抵消加工过程中带来的尺寸公差,避免因加工误差导致辊子转动卡滞。

  不同于市面上部分廉价全向轮采用塑料主轮体易变形的问题,该轮的金属主轮盘可长期承受交变载荷而不发生形变,长期使用后辊子的安装位置不会出现偏移,能长期保持行走精度,对于需要反复启停、频繁变向的移动作业场景,这种结构的可靠性优势十分明显。在三维建模过程中,所有配合尺寸都按照实际加工公差进行了预留,辊子的曲面轮廓、主轮盘的安装槽位都做了精确的曲面拟合,导入仿真软件后可直接进行运动干涉检查、负载受力仿真,无需二次修整模型就能用于后续的底盘整体装配设计,对于结构设计人员来说,可直接参考该模型的安装尺寸进行底盘轮组布局的规划,大幅缩短前期方案设计的周期。
