Melzi电路板接线端子排结构设计

　　这款Melzi电路板配套的接线端子排结构，主要面向桌面级3D打印设备的主控板电路连接场景，是主控板与外部执行部件、供电模块之间的信号与电力传输衔接部件，日常使用中需要承担步进电机驱动信号传输、热端加热回路供电、温度传感器信号采集、限位开关信号接入等多类线路的对接功能，直接决定了主控板外接线路的连接可靠性与后期维护便捷性。从实际使用场景来看，这类端子排多应用在开源3D打印机的主控板拓展连接上，相比直插焊接的接线方式，可插拔的端子结构能够大幅降低设备组装、后期故障排查时的线路拆装难度，避免反复焊接造成的焊盘脱落、线路虚接问题，尤其适合DIY爱好者、小型设备组装车间的批量装配作业需求。

　　在功能特性设计上，该端子排采用等距排列的多通道接线位布局，每个接线位对应独立的锁紧结构，能够适配22-16AWG规格的单股或多股铜芯导线，接线时仅需将剥好绝缘层的导线插入接线孔，拧紧顶部的锁紧螺丝即可完成固定，单点位锁紧力可满足设备运行过程中的振动拉扯要求，不会出现运输、打印过程中接线松脱导致的设备停机、信号丢失问题。端子排整体采用阻燃PBT材质注塑成型，绝缘性能可满足低压直流电路的安全要求，相邻接线位之间设置有隔离筋，能够避免金属碎屑、焊锡渣掉落造成的相邻点位短路问题，适配主控板最高24V的直流供电回路使用需求。从设计思路层面来看，该结构优先考虑了PCB板的贴装适配性，端子排底部设置有定位柱，能够在SMT贴片或波峰焊工序前精准卡入PCB板对应的定位孔中，避免焊接过程中端子排偏移导致的引脚虚焊、位置偏差问题；引脚采用镀锡铜材质，焊接浸润性良好，可兼容手工焊接与批量波峰焊工艺，降低生产环节的工艺难度。考虑到桌面级设备的内部安装空间限制，端子排的整体高度做了压低处理，安装后不会与设备内部的走线槽、结构支撑件产生干涉，接线位的朝向与PCB板平面平行，接线操作时无需倾斜导线即可完成插入，在紧凑的设备机箱内部也能顺利完成接线作业。

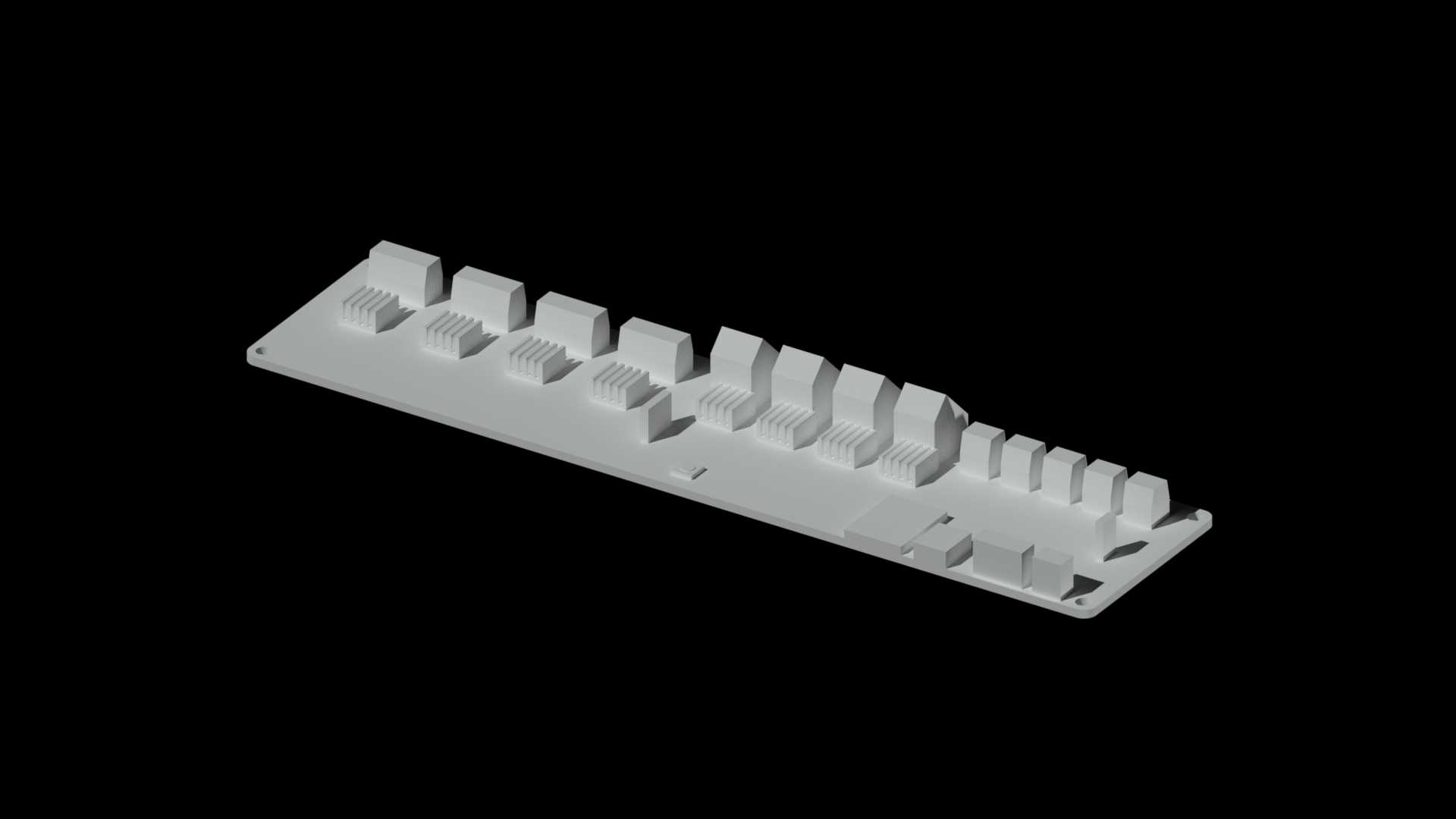

　　外形尺寸与安装边界方面，该端子排整体为长条形薄型结构，长度方向根据接线通道数量做等距分割，单通道宽度为3.81mm，整体厚度控制在8.5mm以内，安装时引脚插入PCB板对应焊盘后，底部与PCB板面贴合间隙不超过0.2mm，焊接后引脚突出PCB板背面的长度不超过1.5mm，不会与PCB板背面的绝缘保护层、机箱底部的支撑凸台产生刮蹭。端子排两端设置有固定卡扣，在焊接完成后可与PCB板上的对应卡槽卡合，进一步提升结构连接强度，即使在导线受到侧向拉扯时，也不会将作用力直接传递到焊接引脚处，避免引脚开焊、焊盘脱落的问题。

　　在实际选型适配时，需要注意该端子排的引脚间距与PCB板封装的匹配性，安装前需确认定位柱直径与PCB定位孔的公差配合，避免过盈量过大导致装配时PCB板受压变形，或是间隙过大导致焊接偏移；接线作业时需控制导线剥头长度在5-6mm，插入后确保裸露的铜芯完全进入接线孔内部，避免铜芯外露造成的相邻点位短路，锁紧螺丝的扭矩控制在0.2-0.3N·m，既要保证导线被压紧不松动，也要避免扭矩过大导致螺丝滑牙、塑料基座开裂。这类端子排结构除了应用在3D打印机主控板上，也可适配小型自动化控制板、开源电子开发板的外接线路连接场景，只要引脚封装、接线位数量匹配，即可直接替换使用，相比其他同类型接线端子，其薄型化的结构设计更适合安装空间局促的小型电子设备内部使用，能够在保证连接可靠性的前提下，尽可能压缩PCB板的占用空间，为板上其他电子元件留出更多布局余量。
