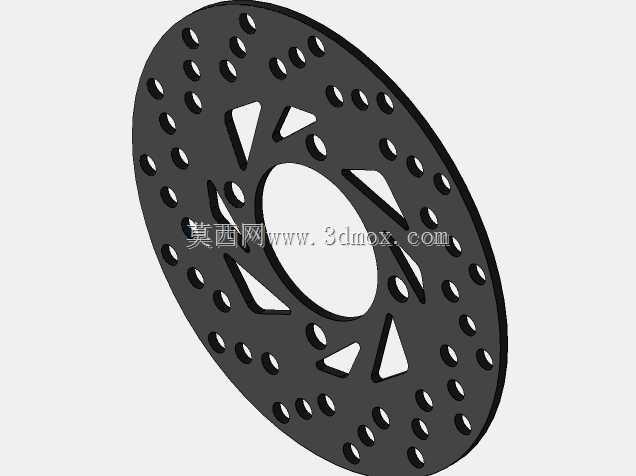

180毫米规格通风散热型盘式制动盘结构

这款180毫米直径的盘式制动部件，主要适配轻型两轮车辆、小型代步设备的制动系统，也可作为小型工业传动机构的减速制动元件使用，在日常使用场景中，依靠制动钳与盘面的摩擦作用，将转动部件的动能转化为热能耗散，实现转动轴的减速或锁止。和传统鼓式制动结构相比，盘式结构的制动盘完全暴露在空气中，转动过程中能带动气流穿过盘面的开孔结构，持续带走摩擦产生的热量，避免长时间制动出现热衰减导致制动力下降的问题，这也是当前多数轻型代步设备优先选用盘式制动的核心原因。从结构设计层面来看，盘面沿圆周方向均匀布置了多组圆形通孔，这些开孔一方面可以在制动过程中刮除制动片表面磨下的粉尘，避免粉尘夹在摩擦副之间降低摩擦系数，另一方面能打乱盘面边界层的气流，提升对流换热效率，同时还能适当降低制动盘的整体转动惯量，减少转动部件的无效负载。盘面内侧的三角形镂空结构，是在保证整体结构刚度的前提下做的轻量化设计，这些镂空位置避开了制动钳的摩擦工作区域，不会影响摩擦面的有效接触面积，同时能让中心区域的热量更快向外扩散，避免热量集中在安装法兰位置影响连接轴承的使用寿命。在安装边界上，这款制动盘的中心定位孔尺寸适配常规的轮毂轴径，安装孔位的分布圆直径匹配同规格轮毂的固定点位，安装时需要保证盘面与转动轴线的垂直度误差控制在合理范围内，避免制动过程中出现盘面偏摆、制动片异常磨损的问题。制动盘的整体厚度经过匹配计算，既保证摩擦磨损的预留余量满足全生命周期的使用需求，也不会因为厚度过大增加不必要的重量。在实际选型匹配时，需要注意该规格制动盘的最大制动力矩上限，匹配对应推力的制动钳，避免制动力需求超过盘面的结构强度极限，导致盘面出现开裂、形变等失效问题。日常使用中，盘面的开孔结构也便于检查磨损情况，当摩擦面的磨损量达到极限刻度时，就需要及时更换制动盘，避免摩擦面厚度不足导致制动失效。
