电动自行车异形钣金电池容纳箱体

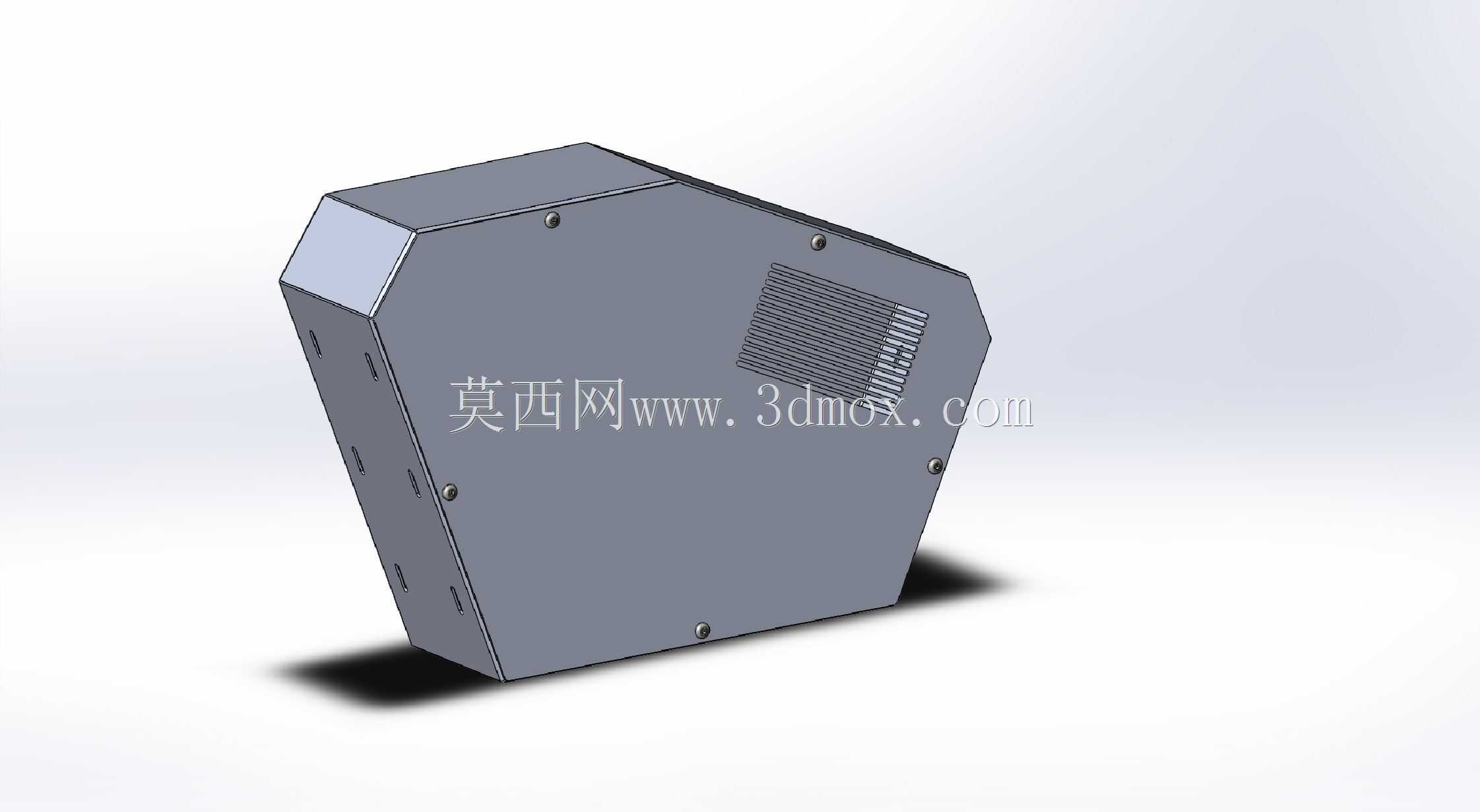

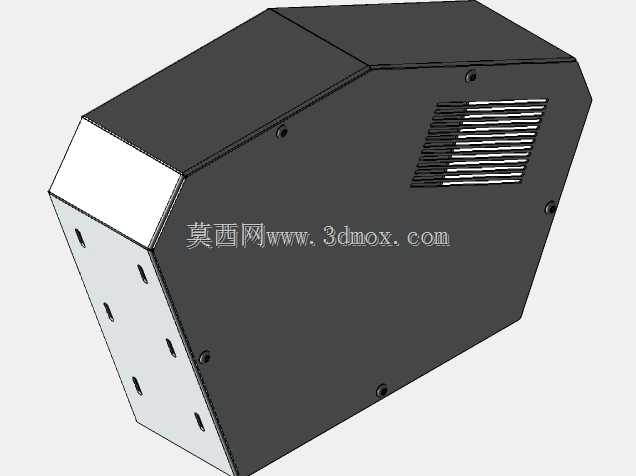

这款异形钣金箱体主要应用于两轮电动自行车的车载能源承载场景，作为动力电池的防护容纳构件，承担着电芯固定、外力防护、散热导流的核心作用。从结构设计逻辑来看，整体采用非对称多边形轮廓，是为了适配电动自行车车架斜梁与座管连接区域的异形安装空间，避免与车架管材、走线槽、脚踏传动部件产生运动干涉，相比常规矩形电池盒，空间利用率提升近两成，能够在有限的车架挂载空间内容纳更高容量的电芯组。箱体主体采用薄板钣金冲压折弯成型，拼接边采用满焊打磨处理，接缝处做了密封压边结构，能够阻挡日常骑行过程中的泥水、扬尘侵入内部电芯区域，避免电芯接插件出现短路锈蚀问题。箱体侧面开设的阵列式通风格栅，并非简单的装饰结构，而是对应电芯组的发热区域布局，骑行过程中迎面气流可通过格栅进入箱体内部，带走电芯大电流放电产生的热量，避免密闭空间内热量累积导致的电芯性能衰减。箱体上分布的多组沉头安装孔位，分别对应车架上的固定挂载点与箱盖的锁紧点位，沉头结构能够保证螺丝安装后端面与箱体表面齐平，不会突出表面剐蹭骑行者衣物或者周边管线。从安装边界来看，箱体的折边处预留了2mm的密封胶条安装槽，箱盖扣合后可实现IPX4级别的防水能力，满足日常通勤、短途代步场景下的使用需求。箱体一侧的斜切端面是为了避让车架头管转向时的最大摆角，即使车把转到极限位置，也不会与电池盒表面发生碰撞摩擦。内部设置的多组定位凸台，能够直接卡合电芯组的固定支架，不需要额外增加连接辅件，减少装配工序的同时也降低了整体重量。箱体边角处均做了R3圆角处理，既能够避免钣金锐边造成的装配割伤问题，也能降低骑行过程中磕碰带来的应力集中，提升钣金结构的抗冲击能力。
