自行车骑乘演示用异形轮廓凸轮传动结构

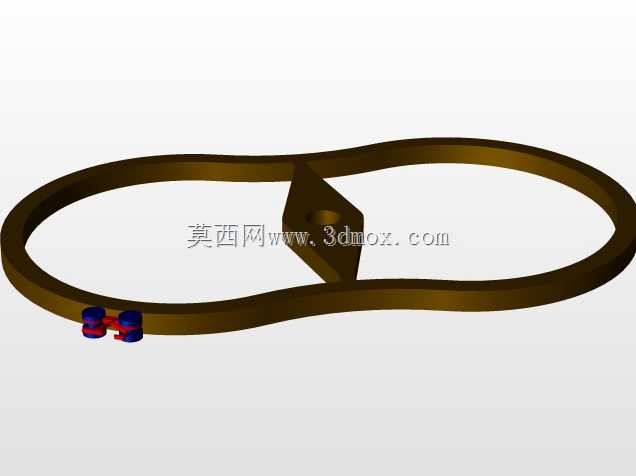

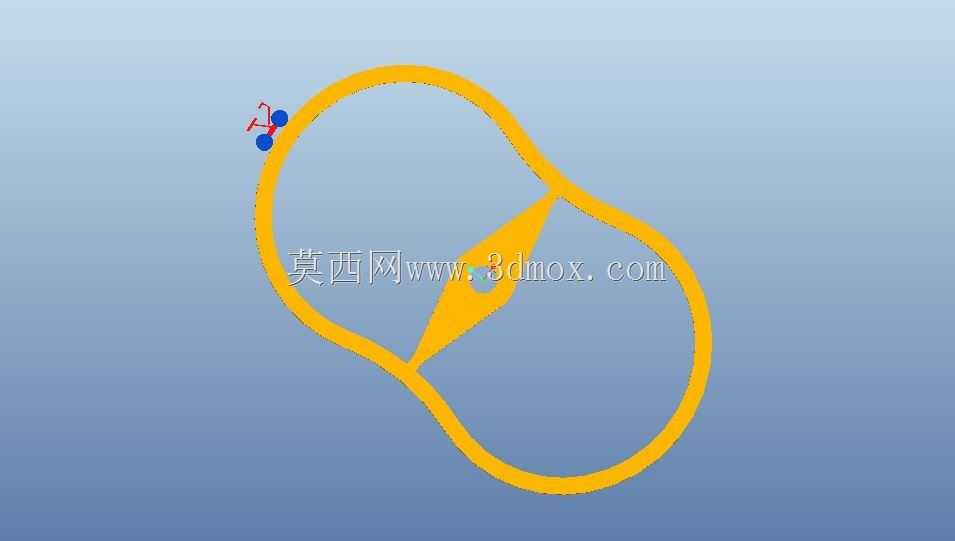

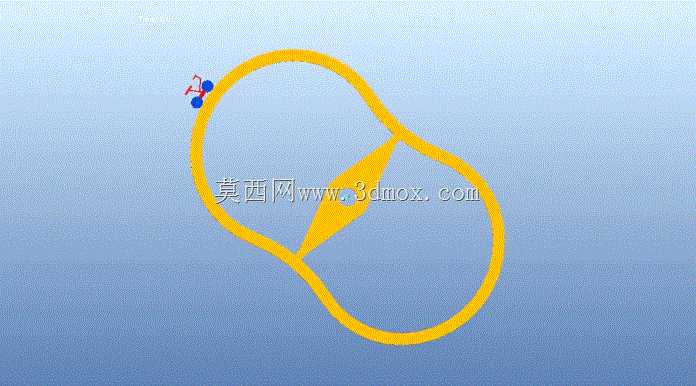

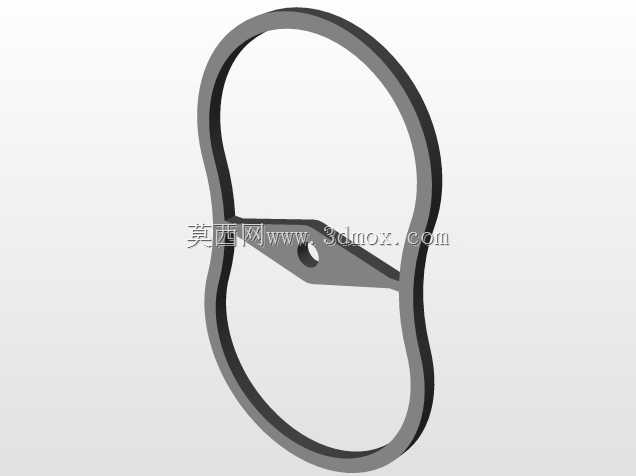

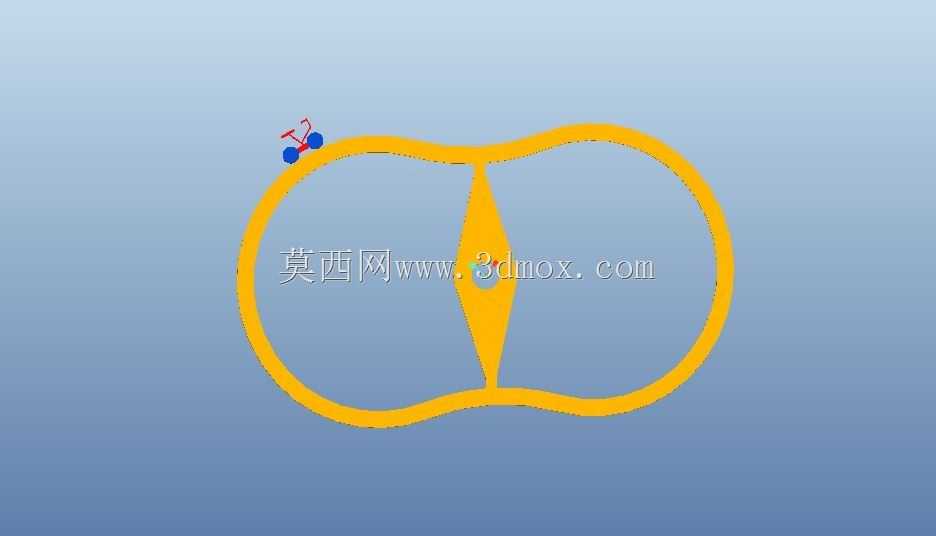

这套凸轮结构的设计初衷，是针对自行车骑乘动作的运动轨迹复刻需求，在非标机械演示教具、骑行运动模拟设备的开发场景中，能够精准复现骑乘过程中踏板带动从动件做周期往复运动的特性。不同于常规圆形轮廓的偏心凸轮，本次采用的双环闭合异形轮廓，是通过采集真实骑行过程中踝关节的运动轨迹点，经样条曲线拟合后生成的轮廓型面，能够让从动件在单周期运转过程中，完成两段不同行程的往复动作，匹配骑乘时踩踏发力、回程放松的动作节奏。从安装边界来看，整个凸轮的轮廓最大回转直径适配常规骑行模拟设备的安装舱位，中心安装孔的孔径与标准传动轴径匹配，不需要额外定制转接轴套即可完成装配，轮廓型面的粗糙度预留了后期表面淬火处理的加工余量，能够满足长期往复运转下的耐磨需求。设计过程中优先考虑了从动件的运动平顺性，在轮廓的曲率突变位置做了圆角过渡处理，避免从动件滚子在高速运转时出现刚性冲击，同时针对从动件的摆臂长度做了参数化匹配，确保滚子与凸轮轮廓全程保持贴合，不会出现脱开、跳齿的问题。在实际应用场景中，这套结构既可以作为机械原理教学的演示教具，直观展示不同凸轮轮廓对应的从动件运动规律，也可以集成到室内骑行训练台的阻力调节机构中，通过凸轮轮廓的型面变化模拟不同路况下的踩踏阻力反馈，还能用于骑行康复设备的运动轨迹生成机构，为下肢康复训练提供符合人体工学的周期性运动引导。结构设计上没有采用多余的冗余部件，整个凸轮为一体式盘状结构，安装时只需要通过中心孔定位、键槽传递扭矩即可完成固定，从动件的铰接点位置预留了调节余量，可以根据实际的行程需求微调摆臂的有效长度，适配不同的运动行程要求。轮廓的两段环形轨迹分别对应骑乘过程中左右脚的踩踏行程，型线的升程段对应踩踏发力的做功行程，回程段对应踏板回位的空行程，两段轨迹的平滑衔接处做了曲率连续处理，确保整个运动周期内从动件的速度、加速度变化平缓，不会产生额外的振动与噪音。
