5M24T型同步带轮传动结构设计

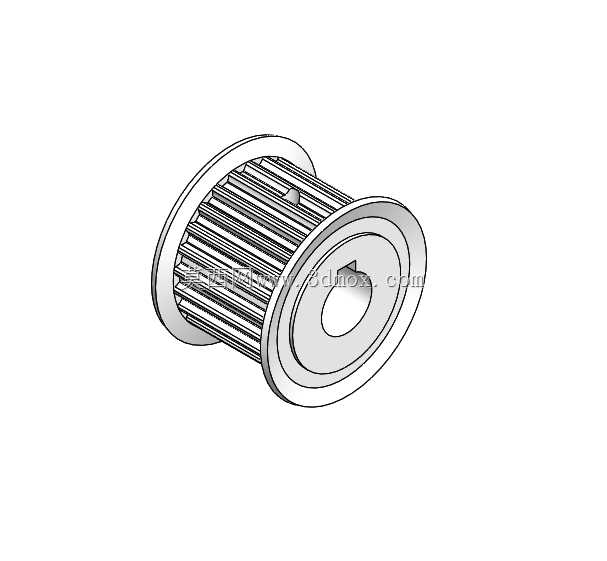

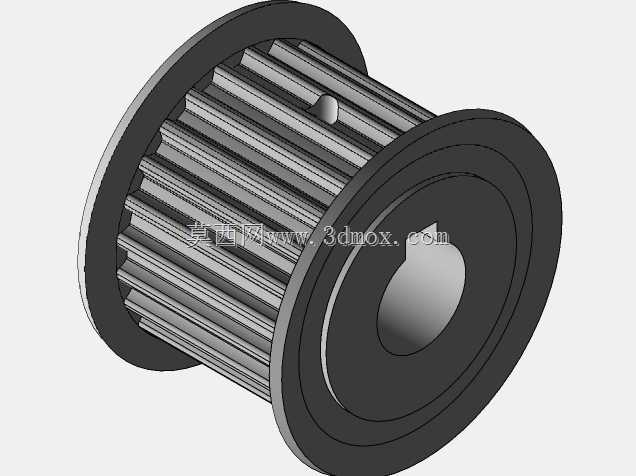

这款同步带轮主要适配5M齿型同步带，齿数为24齿，在各类需要精准同步传动的设备场景中应用广泛，常见于自动化生产线的输送工位、小型包装设备的动力传输单元、电子加工设备的进给机构，也可用于3D打印设备的轴系传动、纺织机械的纱线输送传动环节，能够在传动过程中保证输入与输出端的转速比恒定，避免打滑带来的传动误差，保障设备运行的位置精度与运动同步性。从功能特性来看，该带轮采用两侧带挡边的结构设计，可有效防止同步带在高速运转过程中出现跑偏、脱带的问题，中心设置的键槽结构能够与传动轴实现周向固定，传递额定扭矩时不会出现相对转动，轮体的齿形经过参数化拟合，齿面与同步带的齿槽啮合间隙控制在合理范围，既不会因为间隙过大产生传动回差，也不会因为间隙过小导致啮合卡滞、加剧带体磨损。设计过程中，首先根据传动功率、额定转速计算出所需的带轮节圆直径，匹配24齿5M齿型的节距参数确定轮体的基础轮廓，再结合常用的安装轴径确定中心孔尺寸，键槽的尺寸按照对应轴径的国标平键规格选取，保证通用互换性；两侧挡边的直径略大于带轮齿顶圆直径，高度控制在3-5mm区间，既能够起到限位作用，也不会因为挡边过高增加不必要的转动惯量。轮体的轮毂部分做了等厚设计，壁厚满足扭矩传递的强度要求，不会在负载冲击下出现轮毂开裂的问题，轮齿部分的齿顶做了微小的倒角处理，安装同步带时能够顺畅导入，避免尖锐棱边刮伤同步带的带齿基材。从安装边界来看，该带轮的轴向总宽度适配标准宽度的5M同步带，安装时需要保证带轮的端面与传动轴的轴线垂直，垂直度公差控制在0.1mm以内，两个配对带轮的中心平面需要重合，偏移量不能超过带轮宽度的1%，否则会加剧带齿的单侧磨损，降低同步带的使用寿命；中心孔与传动轴的配合采用过渡配合，装配时可借助铜棒轻敲装入，禁止直接锤击轮齿部位，避免齿形变形影响啮合精度。日常设备维护中，该类带轮不需要额外加注润滑脂，因为同步带传动属于啮合传动而非摩擦传动，润滑脂反而会粘附粉尘杂质，加速带体与轮齿的磨损，只需要定期检查挡边是否出现磕碰变形、齿面是否有异常磨损的凹痕，键槽与平键的配合是否出现间隙即可，一旦发现齿形磨损量超过齿厚的10%，就需要及时更换带轮，避免出现跳齿导致设备传动失准。
