双轴自动锁付螺丝站扭矩控制结构

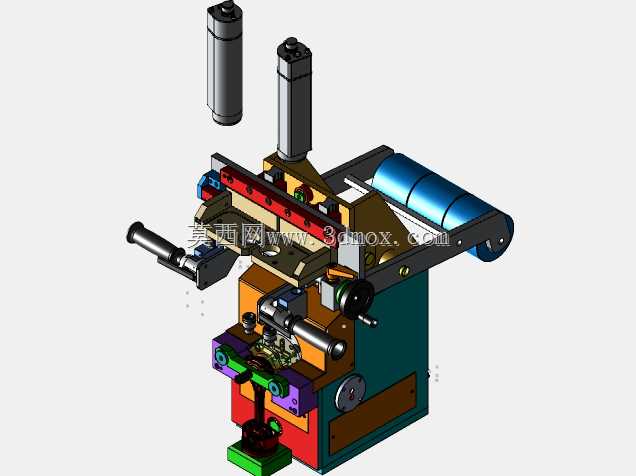

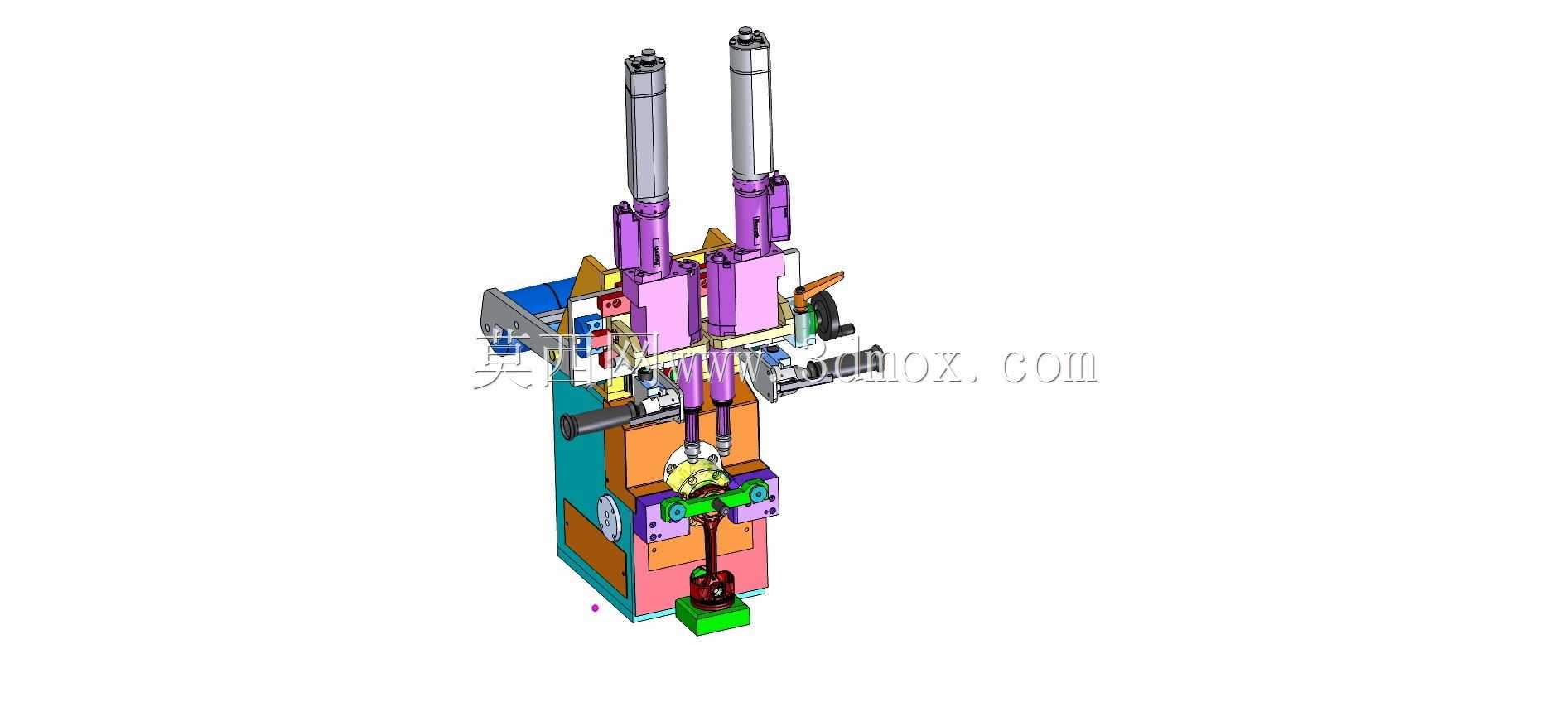

　　在3C电子、小家电、汽车零部件的产品装配产线中，螺丝锁付是占比极高的装配工序，传统人工手持电批锁付的模式，不仅效率受人员操作熟练度限制，锁付扭矩的一致性也难以稳定管控，容易出现浮锁、滑牙、螺丝断裂等不良，双轴螺丝站的设计正是针对这类批量锁付场景开发的工位级执行机构，可直接集成到倍速链装配线、转盘式组装机中作为独立锁付单元使用。这套结构采用双电批并行布置的方案，两个锁付轴的间距可根据产品螺丝孔位做适配调整，单轴独立配置扭矩反馈模块，锁付过程中可实时采集电批的输出扭矩，当扭矩达到预设阈值时自动停止锁付动作并输出完成信号，避免过扭损伤产品螺纹或者扭矩不足导致的装配松动。从结构布局来看，锁付轴的升降采用竖直导向的线性导轨搭配气缸驱动，

　　行程可根据产品的锁付深度做限位调整，电批与批嘴之间设置有缓冲结构，批嘴接触螺丝帽时可自适应压缩，避免硬接触刮花产品表面，同时批嘴配置真空吸附管路，可在送钉机构送料后稳定吸附螺丝，保证送钉到锁付位置的过程中螺丝不会偏移掉落。设备的安装底座采用标准铝型材拼接结构，底部预留有与装配线工装板定位的销孔与安装孔位，整体横向安装边界控制在300mm以内，纵向深度220mm，竖直方向最大伸出高度450mm，不会占用过多产线空间，可适配多数中小型产品的锁付工位空间要求。设计过程中针对扭矩传递的同轴度做了专门优化，电批输出轴与批杆之间采用浮动连接结构，可抵消产品定位带来的±0.5mm孔位偏差，避免批头与螺丝帽对位不准产生的批头磨损、螺丝帽打滑问题。

　　锁付站的侧边预留有信号接口与气路接口，可直接对接产线的PLC控制系统，接收锁付启动信号并反馈锁付合格、异常的状态信号，不需要额外增加独立控制单元即可快速接入现有产线。针对不同规格的螺丝锁付需求，只需要更换对应规格的批嘴与批头，调整扭矩阈值参数即可快速切换生产型号，换型时间可控制在10分钟以内，适配多品种小批量的柔性生产需求。结构中所有运动部件都设置有防尘护罩，可阻挡装配车间的粉尘、碎屑进入导向结构与电批内部，降低日常维护的频次，导轨与滑动副的润滑点都预留了注油口，日常保养不需要拆解整体结构即可完成润滑操作。
