莱克斯球面滚子轴承枕块三维设计

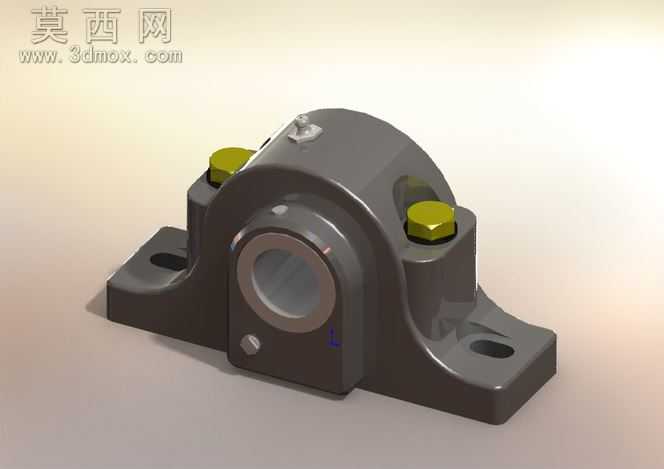

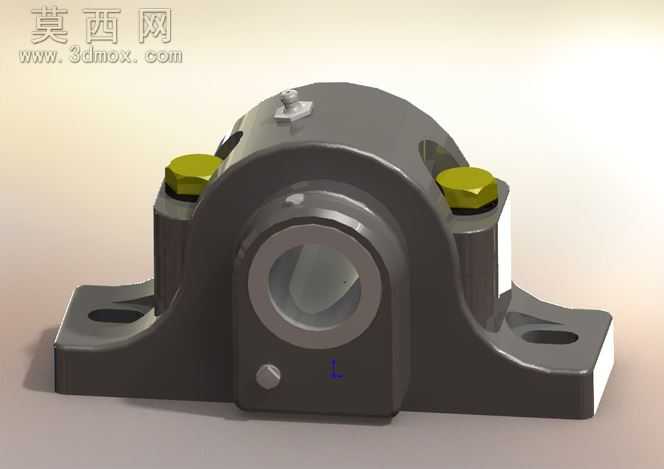

本模型为莱克斯系列球面滚子轴承枕块，建模过程严格遵循原厂产品的尺寸规范与结构特征，首先通过草图绘制勾勒出枕块底座的安装轮廓，精准定位两个长圆形安装孔的位置与尺寸，确保安装时的位置调节余量符合实际使用需求。建模阶段对轴承座主体的承托腔体进行了精细化构建，腔体的圆弧曲面完全匹配球面滚子轴承的外圈弧度，保证轴承装入后可实现自适应调心功能，适配轴系运行中的小幅偏斜工况。模型顶部的两个注油嘴结构做了独立建模，还原了注油通道的内部走向，可直观呈现润滑脂注入后流向轴承滚动体的路径，同时顶部的密封端盖结构做了细节刻画，端盖与座体的配合止口、固定螺栓的位置都完全还原实物结构，保障密封结构的装配合理性。渲染阶段采用了金属铸铁材质模拟枕块主体，表面做了哑光铸铁的质感处理，还原铸造件的细微颗粒纹理，注油嘴与固定螺栓采用镀锌金属材质，与主体材质形成清晰的视觉区分，渲染光影采用柔和的侧上方打光，清晰呈现座体的加强筋结构、安装面的平面度特征以及轴承安装孔的同轴度细节。结构设计上，枕块底座与承托主体之间设置了过渡加强筋，有效提升整体承载能力，可承受径向载荷与一定的轴向载荷，适配重载传动工况的使用需求。模型完整还原了分体式座体的装配关系，可清晰拆分展示座体、轴承、密封件、紧固件的配合逻辑，为轴承座的选型安装、工况模拟提供精准的三维参考，可直接用于传动系统的装配仿真、安装指导演示以及非标传动部件的设计参考。
