30密耳中心距弹簧探针插座结构

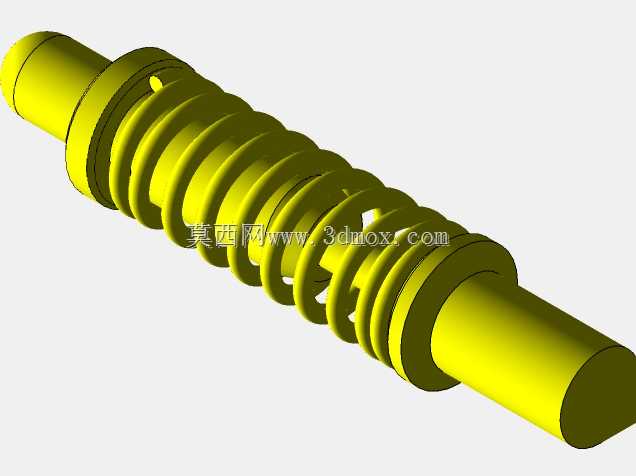

这类弹簧探针组件主要应用在半导体封装测试、锂电池模组检测、印刷电路板在线测试场景中，作为测试治具的核心接触部件，承担测试信号与测试电流的传输作用，在高密度测试阵列中，30密耳的中心间距设计能够适配当前主流的高密度引脚封装器件测试需求，避免相邻探针之间出现信号串扰或者物理干涉问题。从结构设计来看，该组件整合了探针本体与配套插座，探针的筒体部分完全插入插座内部后，筒体顶部与插座顶面保持齐平，仅柱塞延伸部分突出于插座端面，这种安装限位设计能够保证探针在治具板上的安装高度一致性，避免因探针突出高度差导致的测试接触不良问题，同时齐平的安装面也能简化治具压板的加工流程，不需要额外为筒体部分预留避让沉槽。弹簧的行程设计覆盖0.020英寸全行程范围，配置选型中区分全行程与建议行程两种使用状态，全行程状态下探针柱塞被完全压入筒体，弹簧压缩量达到设计最大值，仅适用于临时过压测试场景，常规批量测试工况下建议使用建议行程区间，能够有效延长弹簧的疲劳寿命，降低探针更换频率。外形上探针两端为圆柱形柱塞结构，中间的弹簧部分采用等节距圆柱螺旋弹簧设计，两端的限位凸台结构与插座内的限位台阶配合，能够防止探针在测试往复过程中从插座内脱出，同时插座的外壁尺寸适配标准测试治具的安装孔径，不需要额外定制安装孔位，能够直接替换同规格的现有探针组件。在实际测试工况中，探针端部接触被测器件引脚时，弹簧提供稳定的接触压力，保证接触电阻稳定在合格范围内，既不会因为压力过小导致接触电阻过大影响测试精度，也不会因为压力过大刮伤被测器件的引脚镀层。针对大电流测试场景，该结构的筒体与柱塞采用高导电率合金材质，弹簧部分采用高弹性抗疲劳合金，能够在保证弹性复位性能的同时，满足额定电流下的温升要求，避免长时间通流导致的探针过热失效。安装过程中只需要将插座压入治具板的对应安装孔，依靠插座外壁的过盈配合实现固定，不需要额外的粘接或者紧固件固定，能够大幅提升治具的组装效率，后期维护更换探针时，只需要从治具背面将探针顶出即可完成更换，不需要拆解整个治具结构。
