EVQ11型两针微型通孔触觉开关结构设计

这款两针微型触觉开关，是面向高密度PCB板载安装场景设计的接触式触发元件，日常在消费电子控制板、小型工控输入模块、便携检测设备按键组里都能见到同类型产品的应用，主要承担瞬时通断的信号触发功能，用户按压操作面时内部触点闭合输出导通信号，撤去按压力后依靠内置弹性结构自动复位断开回路，不需要额外配置复位构件。

设计阶段首先锁定了板端通孔焊接的安装方式，两个插装引脚的间距严格匹配常规PCB板的通孔排布规范，引脚伸出长度经过反复校核，既能够满足波峰焊、手工焊的吃锡深度要求，又不会因为引脚过长在板背面突出过多，挤占板下其他元件的排布空间。开关主体采用方形基座加圆形按压帽的结构组合，方形基座的四个边角做了小尺寸定位凸台，在PCB板上对应位置预留匹配的定位孔后，插件时可以直接卡入定位，避免焊接过程中开关本体偏移歪斜，减少后续组装时的对位调整工作量。

从安装边界来看，这款开关的整体高度控制得极低，适配薄型化设备的内部堆叠要求，按压帽的直径做了优化，既能够保证手指按压时有足够的接触面积，不会出现按压打滑、触发不到位的问题，又不会因为帽体过大占用周边相邻元件的布局空间，在0.5mm间距的PCB元件排布场景下也能顺利布置，不会和周边的阻容元件、接插件产生结构干涉。

内部结构设计上，基座采用耐温工程塑料材质，能够承受焊接过程中的高温冲击，不会出现基座变形、引脚松脱的问题；内部接触弹片选用弹性稳定的合金材料，保证长期反复按压后依然能保持稳定的接触压力，不会出现接触电阻过大、触发失灵的情况；按压帽和基座之间的配合间隙经过反复调整，既保证按压动作顺滑无卡滞，又能阻挡日常使用中的灰尘、细小杂物进入开关内部，延长元件的实际使用寿命。

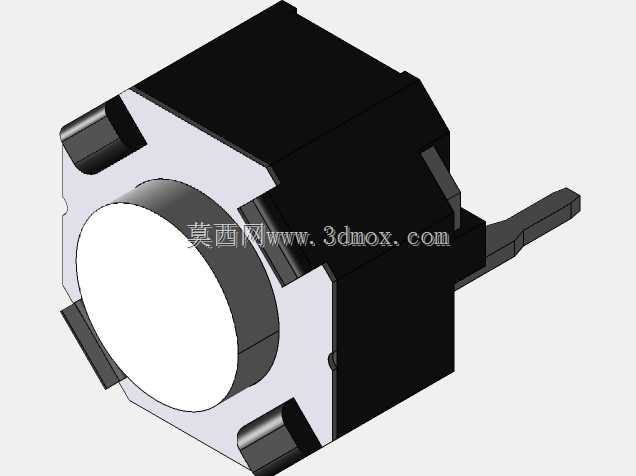

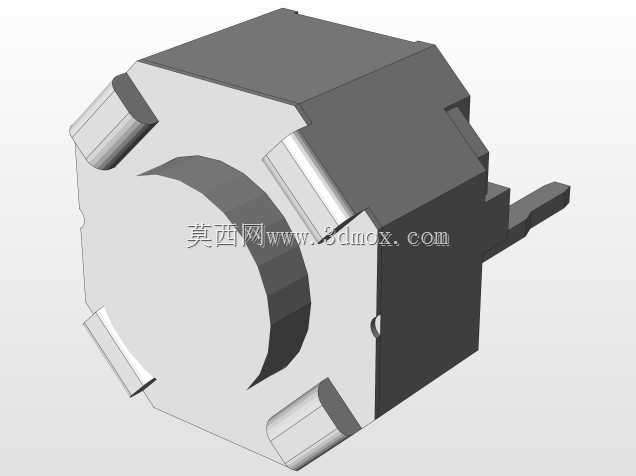

在做三维结构建模的时候，特意把所有配合面的公差带做了明确标注，比如引脚和基座的配合公差、按压帽和基座的滑动配合公差，都按照电子元器件的通用公差规范设置，不管是后续开模生产，还是设计人员做整板结构的干涉检查，都能直接调用模型进行装配验证，不需要再额外调整尺寸参数。同时模型还原了开关的所有外部结构特征，包括基座侧面的脱模斜度、引脚的折弯角度、按压帽的表面弧度，做整机组装的虚拟装配时，可以直接模拟按键面板和开关按压帽的配合间隙，提前规避面板按键卡滞、按压行程不足的设计问题。
