适用于12AX7的九脚真空管PCB安装插座

在音频功放、电子管实验装置、复古电子设备的PCB板级设计中，真空管安装插座是连接电子管与印制电路板的核心衔接部件，这款适配12AX7型号真空管的PCB插座，正是针对小功率信号放大类电子管的板载安装需求设计。从实际工程应用场景来看，这类插座广泛出现在胆机功放的前置放大级、电子管效果器、高校电子实验实训装置、复古无线电修复改装项目中，核心作用是实现真空管引脚与PCB走线的可靠电气连接，同时为真空管提供稳定的机械支撑，避免真空管引脚直接焊接在PCB上导致的拆换困难、引脚受力断裂、焊接高温损伤电子管等问题。

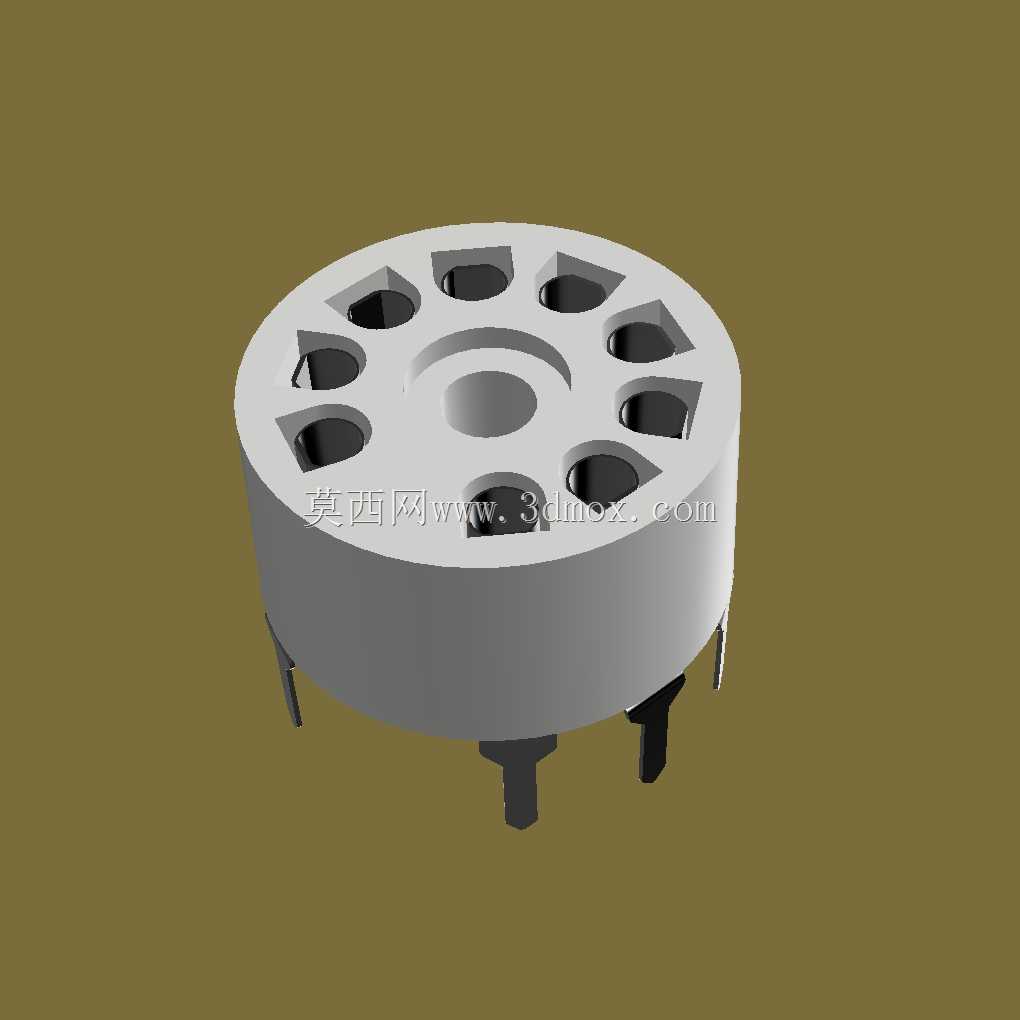

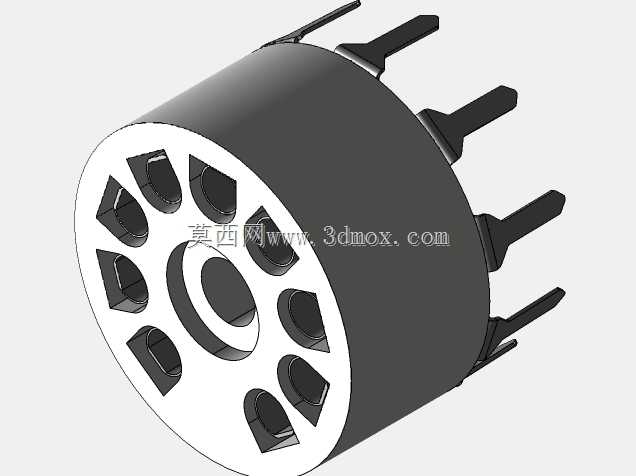

从设计思路层面，这款插座采用圆盘式主体结构，顶部均匀分布九个与12AX7真空管引脚位置完全匹配的插孔，插孔采用带弹性收口的接触结构，能够保证真空管插装后引脚与接触件的接触压力稳定，降低接触电阻，减少信号传输过程中的损耗与接触不良风险。主体中心设置定位凸台，与真空管底部的定位凹槽对应，插装时可实现防呆定位，避免真空管插反导致的引脚弯折、电路接反烧毁器件的问题。底部引出的直插式引脚采用标准2.54mm间距的PCB安装尺寸设计，引脚长度适配常规1.6mm板厚的PCB焊接需求，插装后引脚伸出PCB背面的长度控制在2.5-3mm区间，既满足波峰焊或手工焊接的吃锡要求，又不会因引脚过长导致焊接后与其他元器件发生干涉。

外形尺寸方面，插座主体圆盘直径适配12AX7真空管的底座外径，整体高度控制在满足引脚插合深度的前提下尽可能压缩，减少板上占用的垂直空间，适配紧凑型胆机、小型电子管效果器的紧凑布局需求。安装边界上，插座在PCB上的占用区域以中心定位孔为圆心，预留足够的安全间隙，避免周边布线、元器件与真空管管身发生干涉，同时插孔的绝缘部分采用耐温绝缘材质，可承受焊接时的高温，不会出现焊接受热变形、插孔移位的问题。在实际选型使用中，这类插座的接触件导电性能直接影响音频信号的传输质量，弹性结构的疲劳寿命决定了插座的可插拔次数，设计时充分考虑了反复插拔真空管的使用需求，弹性接触件经过抗疲劳处理，能够承受上百次插拔仍保持稳定的接触压力，适合需要经常更换不同品牌、不同批次12AX7真空管进行音质调试的音频发烧友使用，也适合批量生产的电子管设备装配场景，插装定位准确，焊接兼容性强，能够适配常规的PCB焊接工艺，无需特殊的装配工装即可完成安装。
