磨机副顶点精密虎钳挡块结构设计

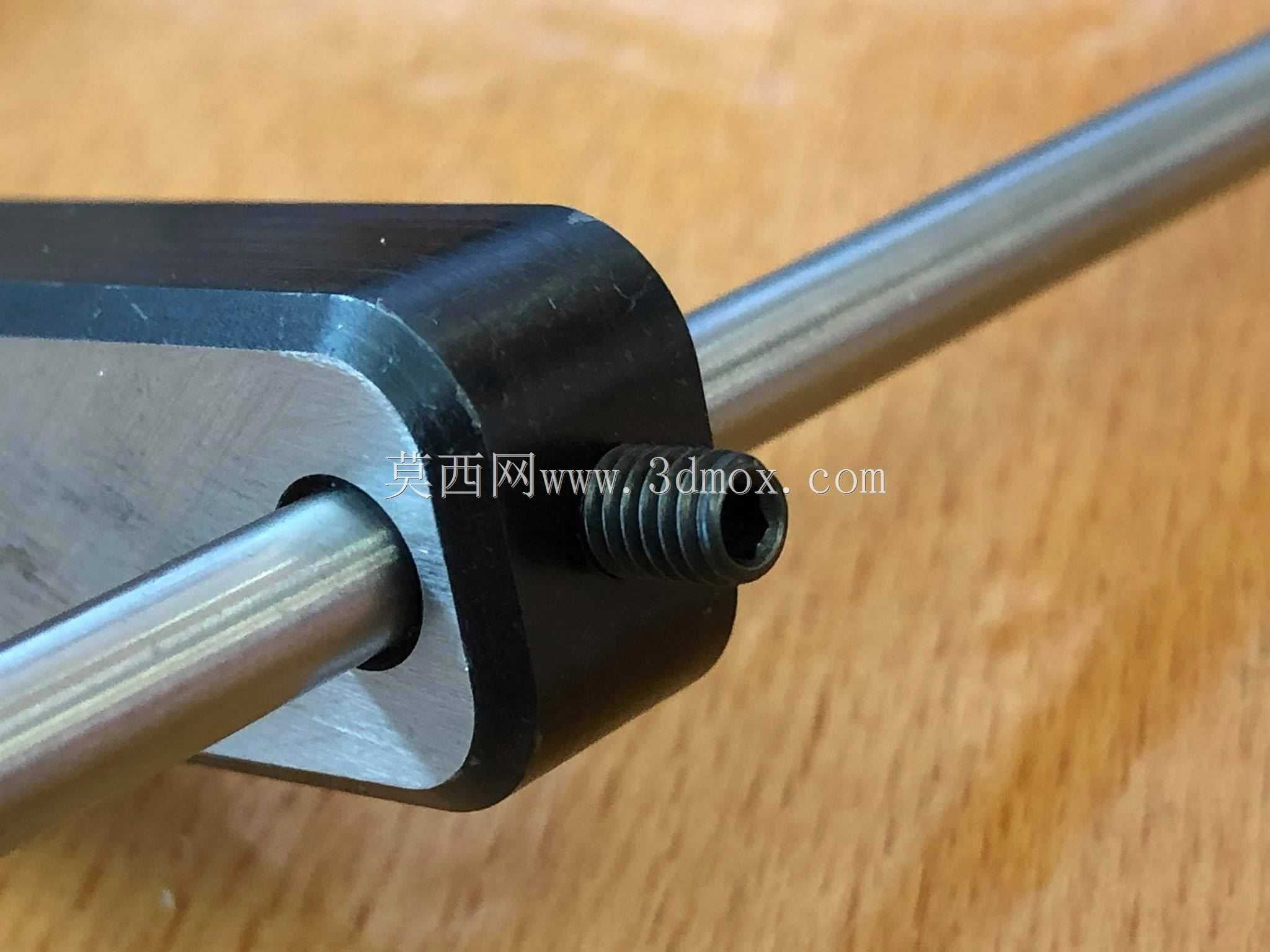

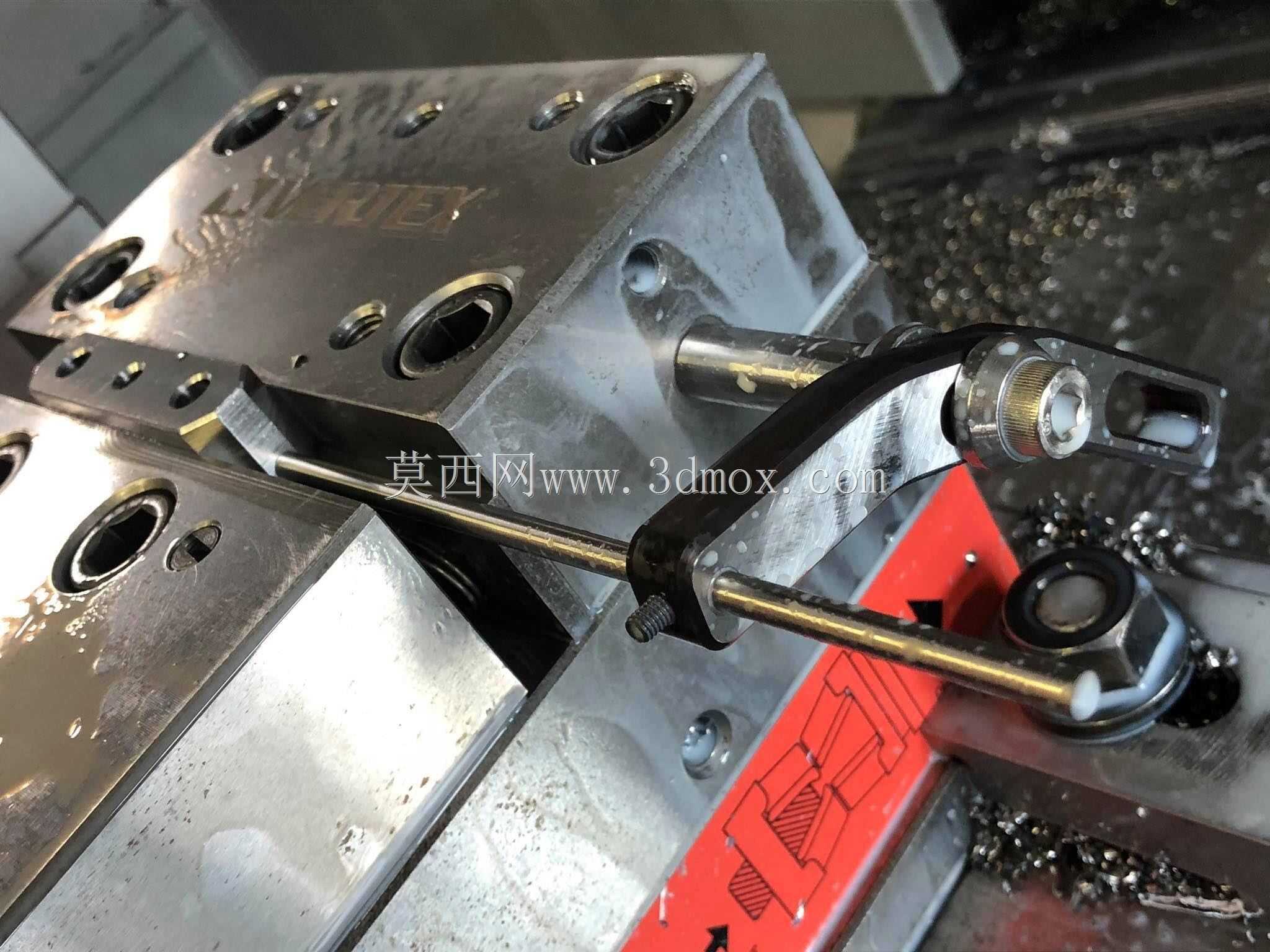

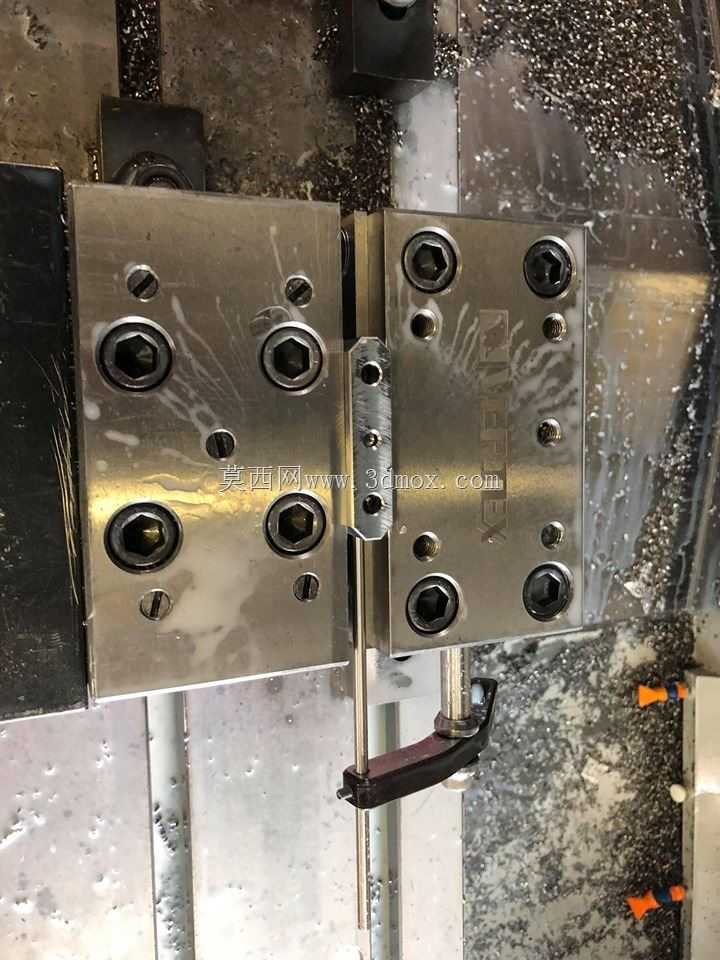

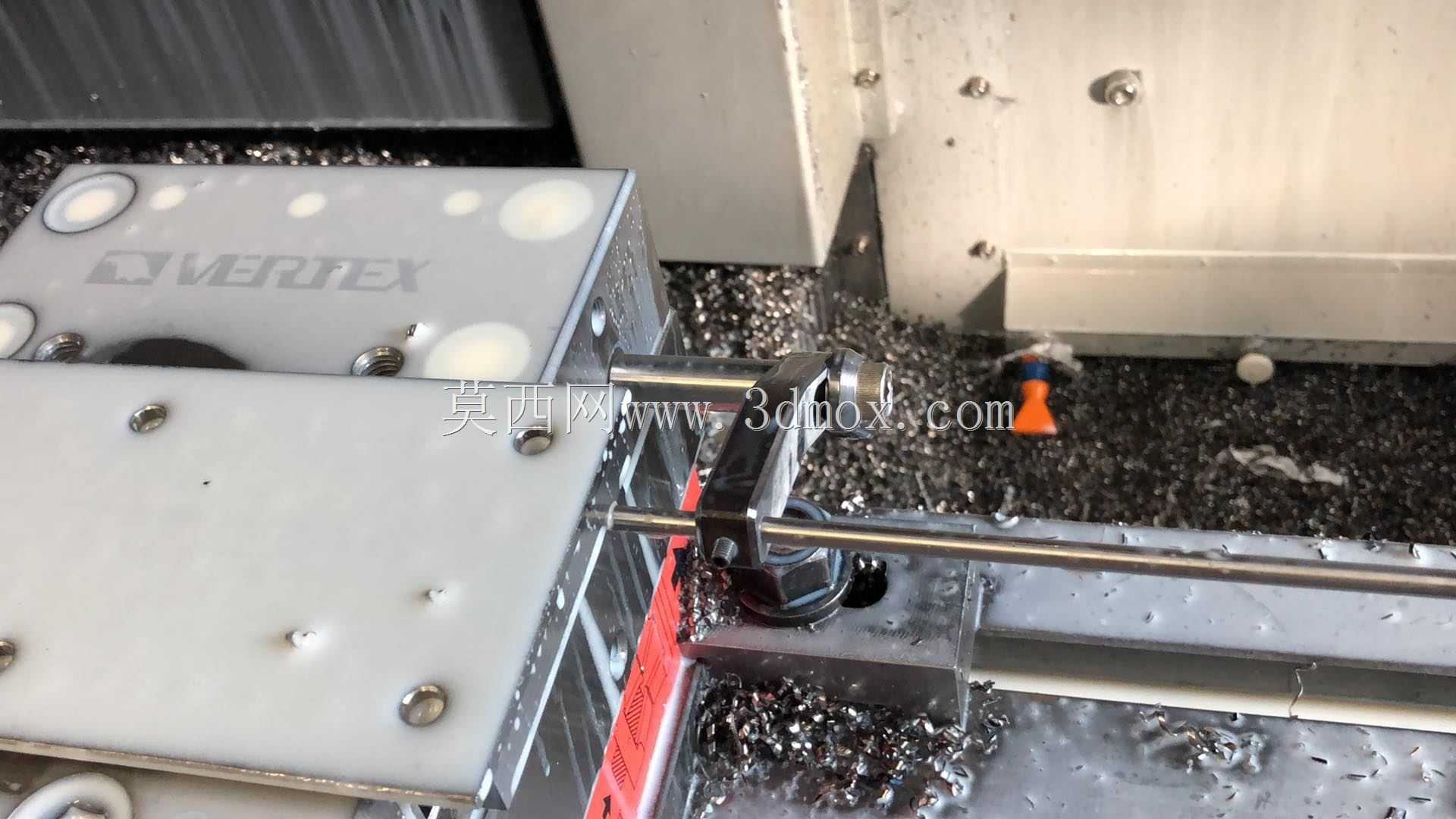

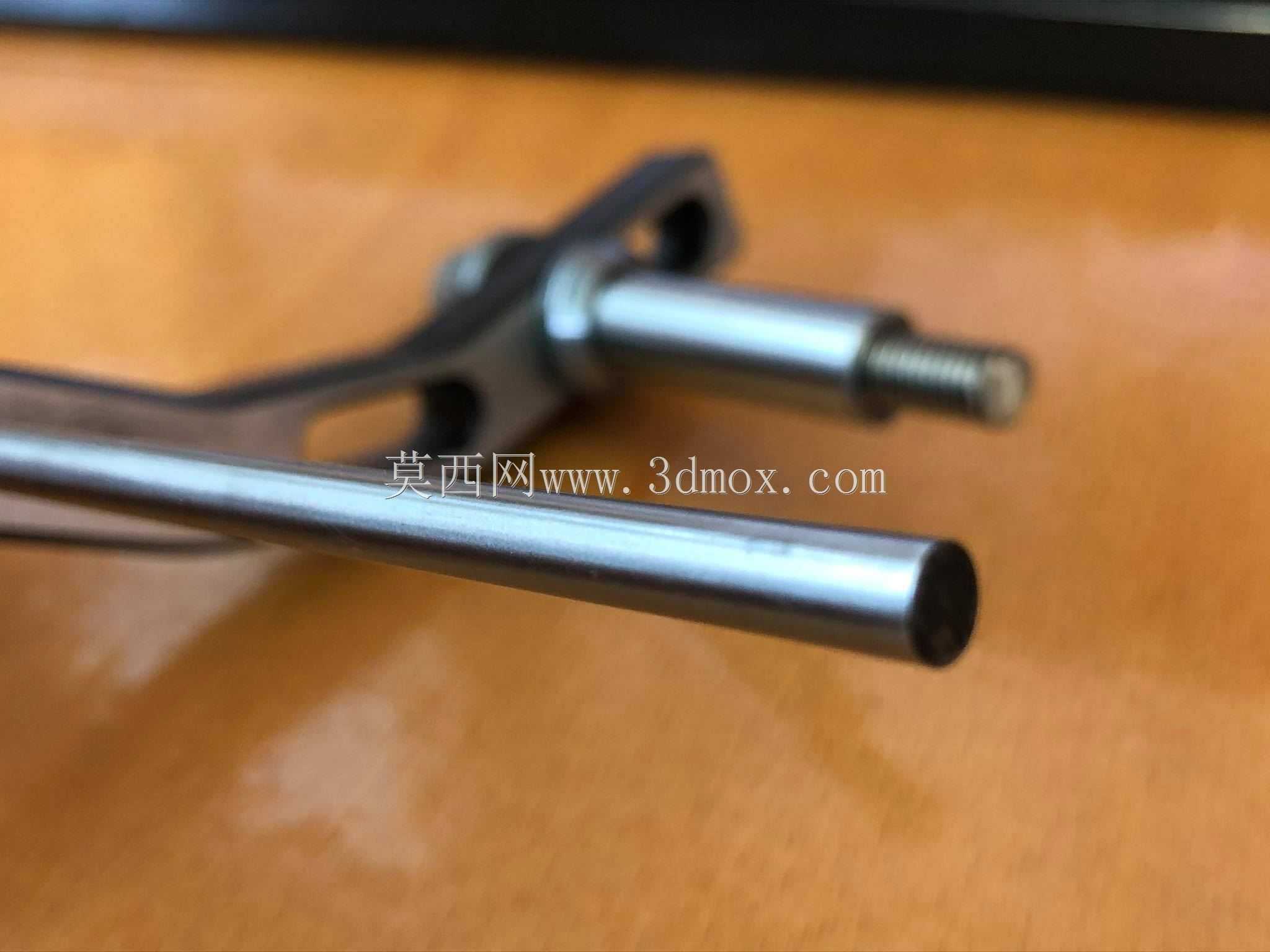

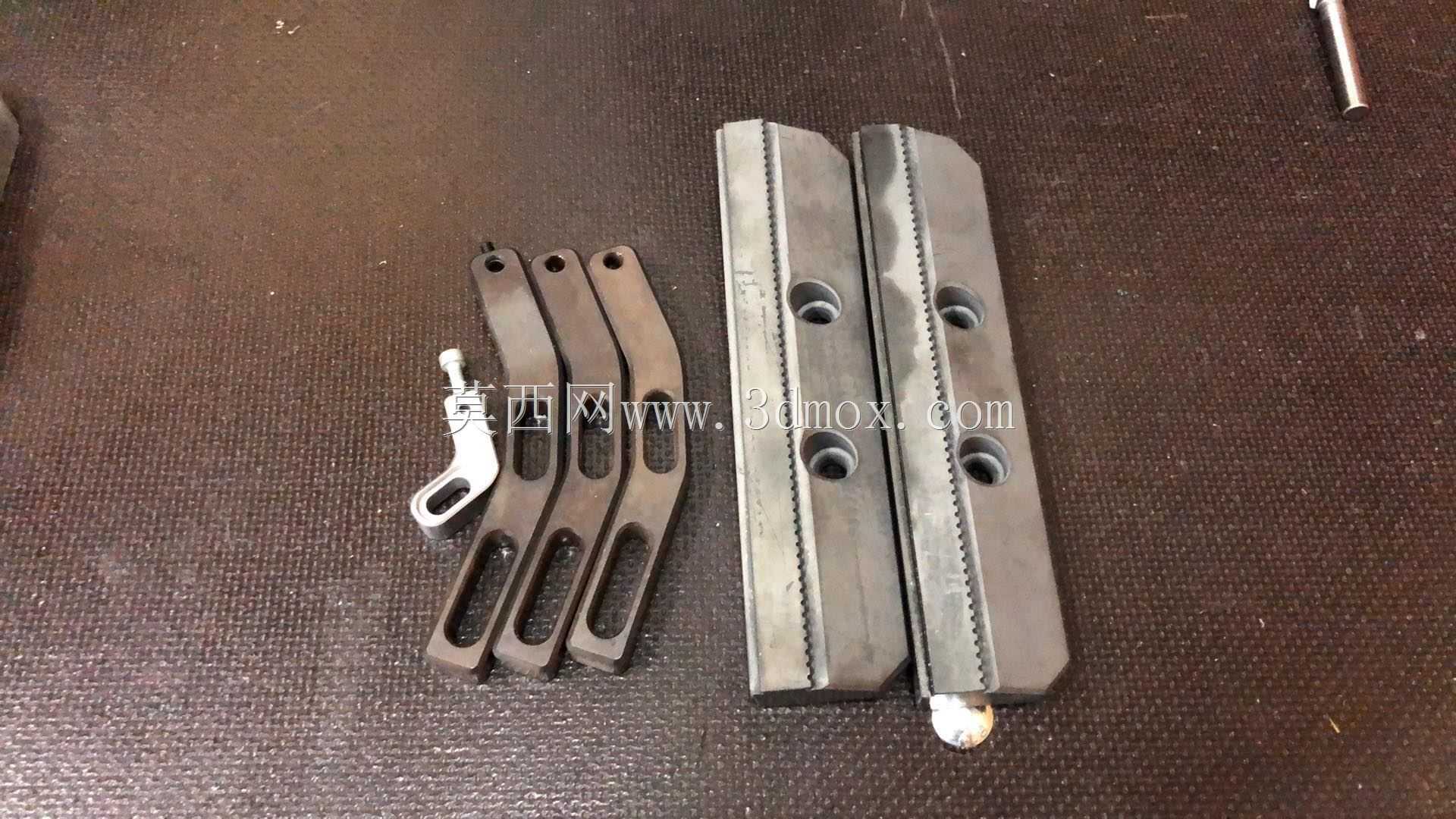

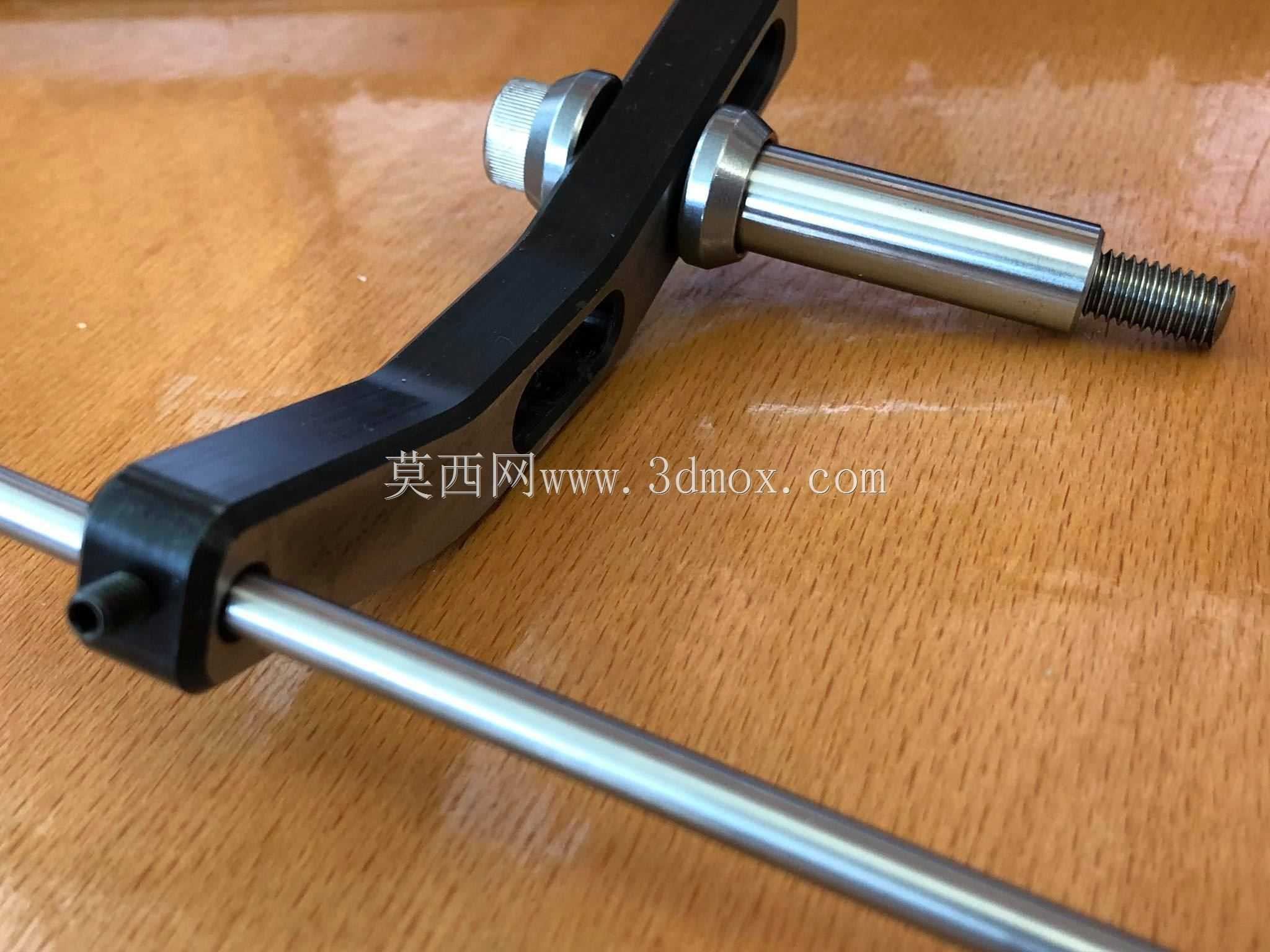

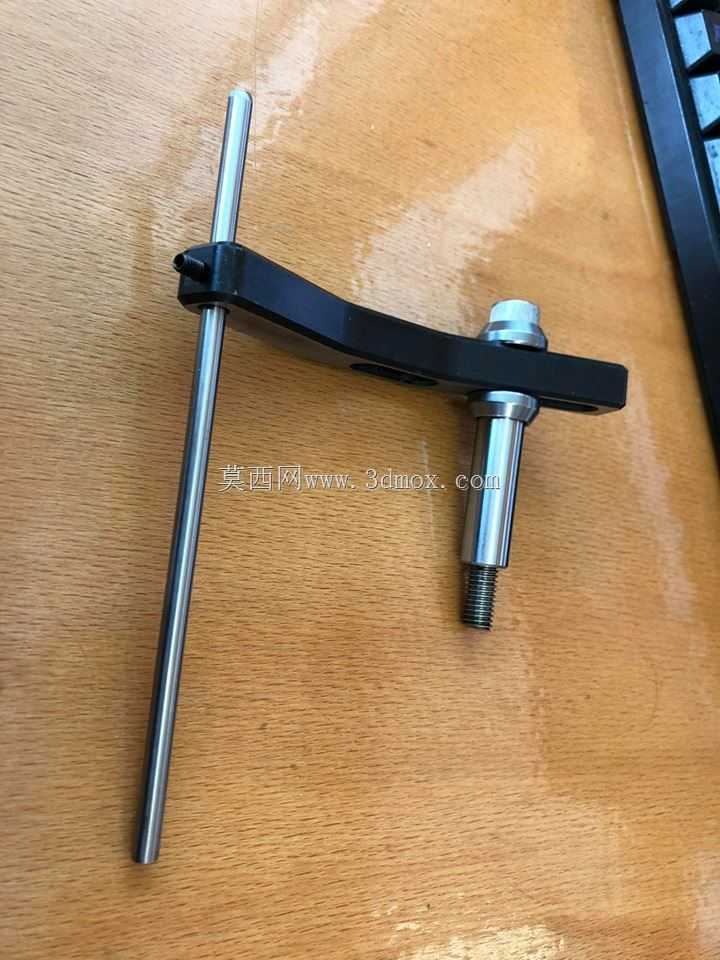

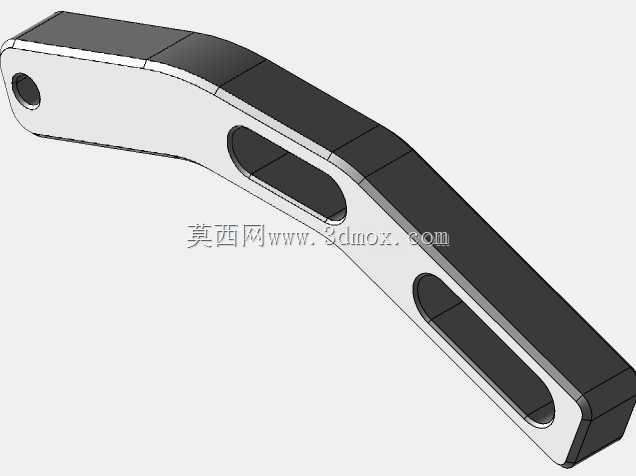

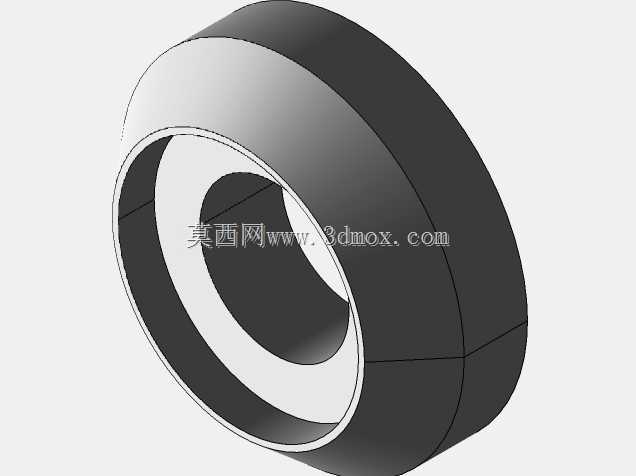

在精密机加工车间的日常装夹作业中，虎钳挡块是决定小批量异形件装夹效率与加工精度的核心辅助工装，这款适配副顶点MC动力虎钳VQC160L超开式结构的挡块，正是针对窄接触面工件的装夹痛点开发的专用配件。从实际加工场景来看，当操作人员处理带M8螺纹安装位的小型异形件、薄壁件时，普通平口钳挡块的接触面积过大，容易遮挡加工走刀路径，或是在夹持薄壁件时造成局部压痕变形，这款挡块通过窄面接触的结构设计，将夹持接触面控制在极小范围内，既能提供足够的夹持摩擦力抵消铣削过程中的切削抗力，又能最大程度避让刀具走刀空间，减少二次装夹的次数。设计阶段首先锚定了适配虎钳的安装边界，整体采用长条形变截面结构，一端设置圆形安装孔用于与虎钳本体的基准位定位，中部开设两个长条形腰型槽，用于适配M8标准内螺纹紧固件的位置调节，可根据不同工件的夹持长度灵活调整挡块的固定位置，腰型槽的长度覆盖了140mm到150mm的调节区间，能匹配同系列不同开档尺寸的虎钳安装需求。结构细节上，挡块的夹持接触面做了0.01mm精度的平面度处理，重复装夹的定位一致性可以控制在微米级，完全满足精密磨削、轻铣加工的装夹精度要求，不会因为挡块接触面的平面度误差导致工件装夹偏斜。考虑到加工现场的使用强度，挡块整体采用高强度合金钢材质的设计取向，边角位置做了倒角去应力处理，避免长期受夹持反力出现边角崩裂的情况，表面做发黑防锈处理，适配车间多切削液、多油污的作业环境。实际使用时，搭配M8标准垫片、M8标准内螺纹紧固件以及D5h7规格的定位杆即可完成安装，无需对原有虎钳做任何改造，安装后可直接用于小型零件的侧顶装夹，尤其适合轮廓复杂、夹持位狭窄的精密零件加工场景，能有效缩短装夹找正的时间，降低操作人员的装夹劳动强度，同时避免粗加工工况下挡块与工件接触面过大带来的干涉问题。
