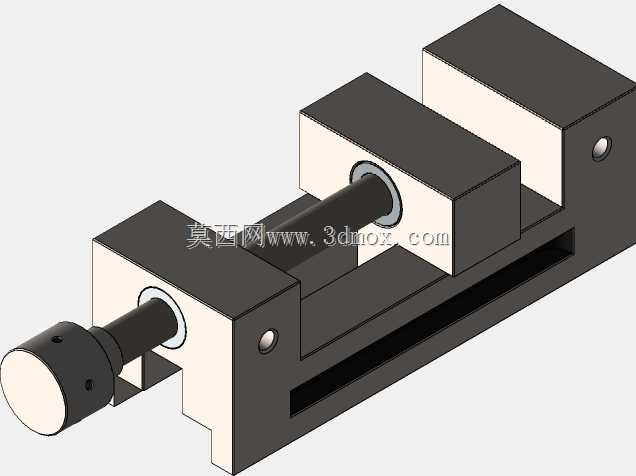

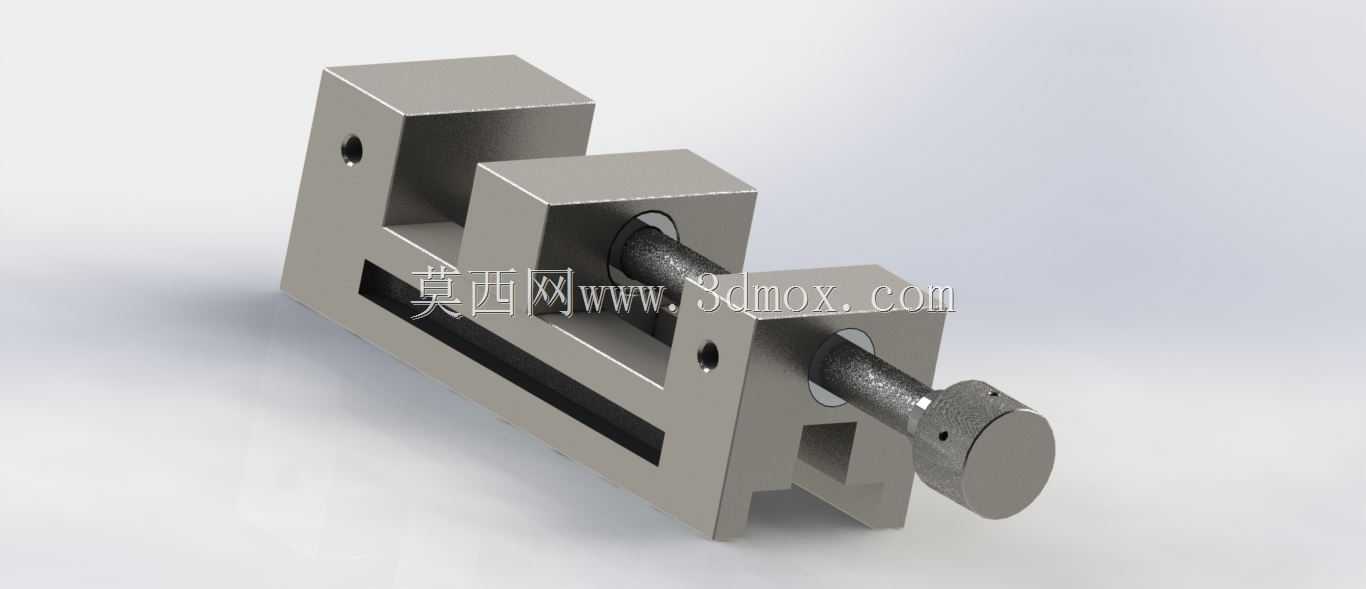

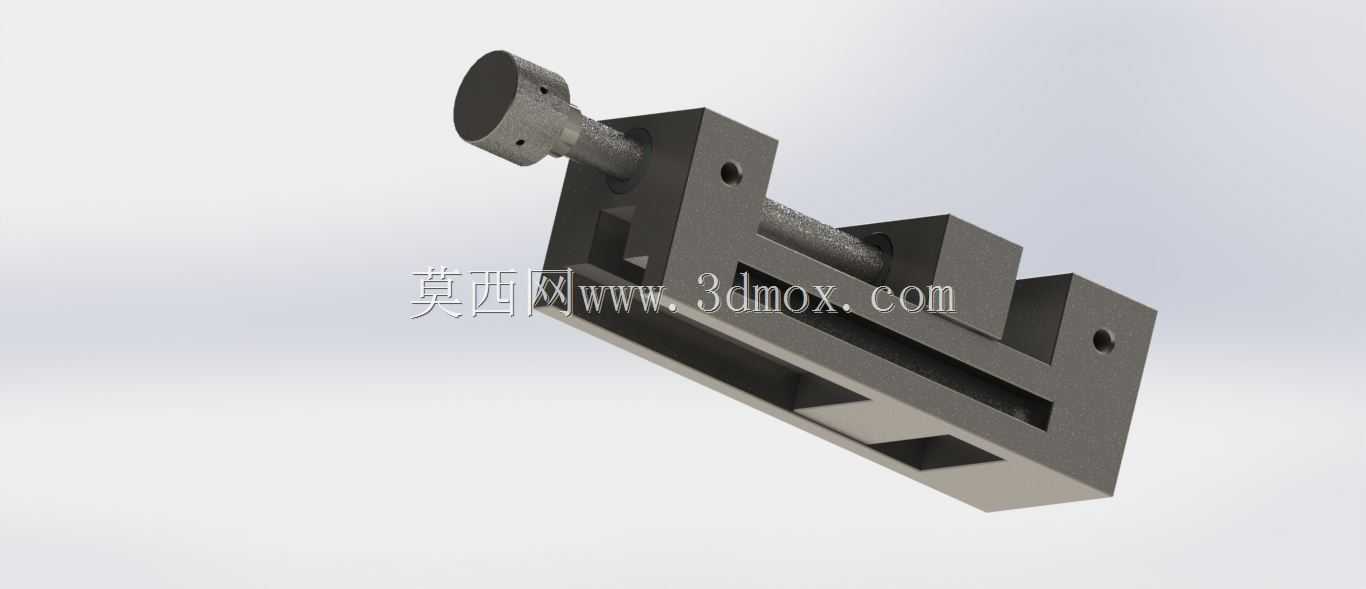

机加工用螺杆进给式精密夹持虎钳结构

这款手动螺杆驱动的夹持机构，是小型精密机加工、试样打磨、精密装配工位常用的工装部件，日常在台式钻床的小件钻孔工位、小型铣床的轻负荷铣削工位、钳工台的修配工位都能见到这类结构的身影，核心作用是在加工过程中牢牢固定待处理工件，避免工件受切削力、打磨力作用出现位移，保障加工尺寸的一致性。从结构设计逻辑来看，整体采用一体式固定钳身作为承载基础，固定钳身底部预留了与工作台T型槽匹配的安装凸台结构，安装时可通过T型螺栓直接固定在标准机床工作台或者钳工台面上，安装边界可适配多数小型加工设备的工作台面尺寸，整体外形紧凑，不会占用过多工位操作空间。活动钳身通过底部的导向滑槽与固定钳身的导轨结构配合，滑动过程中钳口的平行度偏差控制在极小范围内，避免夹持工件时出现翘边、夹偏的问题。驱动部分采用梯形螺纹螺杆结构，相比普通三角螺纹，梯形螺纹的传动效率适中，自锁性能可靠，夹紧工件后不会因为加工过程中的振动出现松脱，螺杆端部设计了带防滑滚花的转动手轮，操作人员手动转动手轮即可实现活动钳身的进退，不需要额外借助扳手类工具，小件装夹的效率更高。钳口部分采用平直硬化钳口设计，夹持面做了细齿防滑处理，既可以夹持规则的方形、矩形金属工件，也可以通过更换不同钳口垫片适配异形小件的夹持需求，钳口的开合行程覆盖了日常小型精密零件的夹持尺寸范围，不需要频繁调整安装位置就能完成多数小件的装夹。在实际使用场景中，这类夹持结构的优势在于装夹精度稳定，手动操作的反馈感清晰，操作人员可以根据工件的材质调整夹紧力，避免薄壁类工件被夹变形，同时整体结构没有复杂的液压、气动元件，日常维护只需要定期给螺杆和导向滑槽加注润滑脂即可，故障率极低，适合小批量精密加工、实验室试样制备、教学实训等多种场景使用。结构设计上充分考虑了加工工艺性，固定钳身采用整体铣削成型，没有多余的拼接结构，整体刚性充足，在承受常规钻削、铣削的侧向力时不会出现钳身形变，保障长期使用的夹持精度。
