MKS24V不间断电源控制板结构设计

项目分类:通用机械零部件 发布时间:2021-09-28 ID:296169
  • MKS24V不间断电源控制板结构设计
  • MKS24V不间断电源控制板结构设计
  • MKS24V不间断电源控制板结构设计

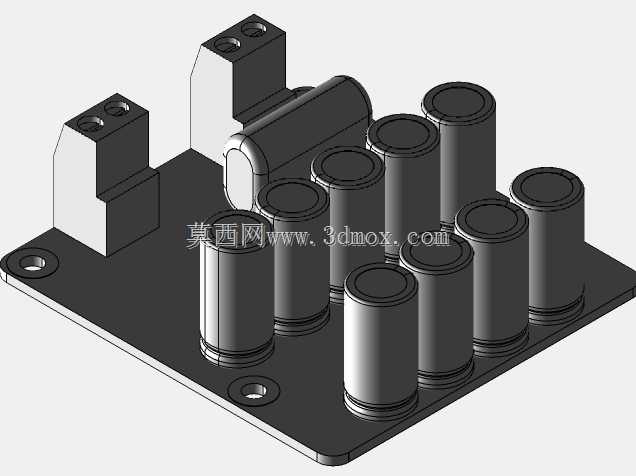

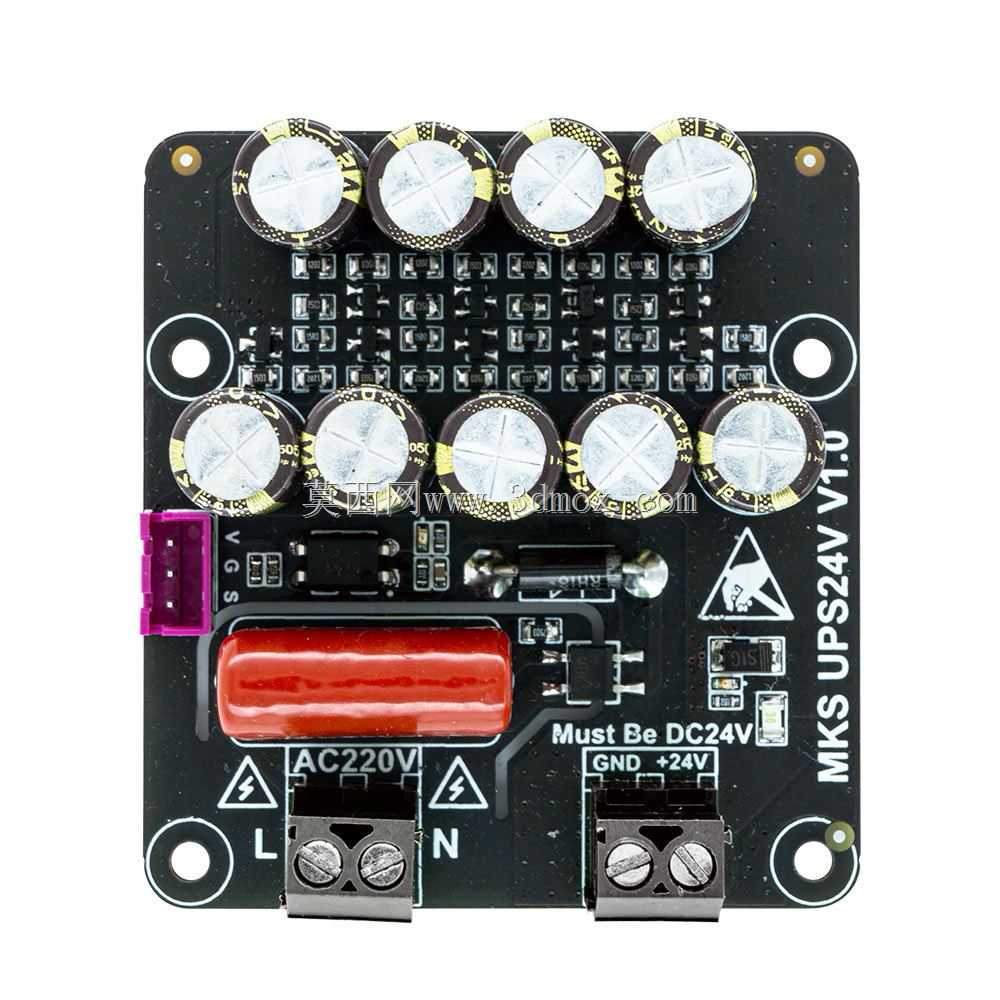

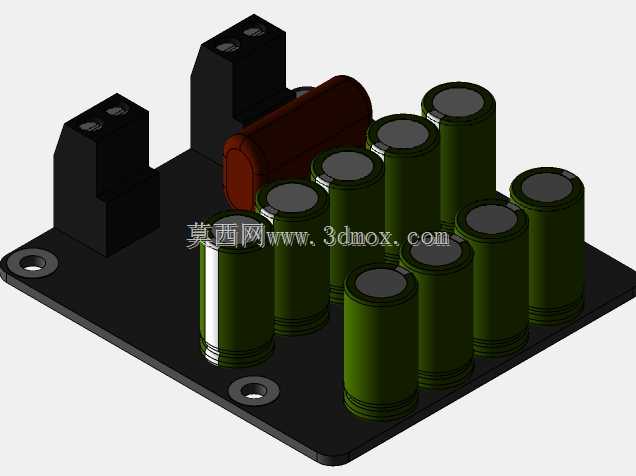

  这款24V不间断电源板的结构设计,完全围绕工业现场24V直流供电系统的掉电防护需求展开,日常在自动化产线、小型数控设备、桌面级加工装置的供电回路中,这类不间断电源模块承担着主供电异常时的短时供电接续作用,避免设备突然掉电导致的加工数据丢失、执行机构卡滞、工位状态错乱等问题。从PCB布局来看,板载多颗大容量电解电容分两排排布在板卡上下区域,输入侧预留AC220V接线端子,标注L、N接线位,输出侧设置DC24V接线端,明确区分GND与+24V引脚,同时板边预留固定安装孔,孔位间距适配常规DIN导轨安装附件与设备内部电控板安装位,安装时可直接通过M3螺丝固定在电控箱内的绝缘安装柱上,板卡整体外形方正,边缘无突出元件,不会与周边走线、

  其他板卡产生干涉。设计阶段优先考虑了强电与弱电区域的物理分隔,AC输入区域与直流输出区域之间预留足够的爬电距离,红色安规元件布置在强电回路侧,信号接插件设置在板卡侧边,方便外接状态信号线,板上印刷的警示标识明确标注高压风险区域与直流输入要求,提示安装调试人员注意接线规范。元件排布上,大体积电解电容避开了接线端子的操作空间,接线时螺丝刀不会触碰电容引脚造成短路,接线端子采用螺丝压接结构,可适配0.5-2.5平方毫米的多股铜芯线,满足常规24V供电回路的载流需求。板上的整流、稳压元件布置在电容阵列中间区域,走线宽度按照最大载流要求设计,大电流回路走线上做了加宽处理,减少长时间工作时的线路压降与发热。在实际设备集成场景中,

  这款电源板可直接嵌入设备电控系统内部,不需要额外增加大型UPS柜体的安装空间,板卡本身的厚度控制适配常规电控箱的内部层间距,安装后不会与箱门、线槽产生空间冲突,固定孔的位置设计兼顾了横向与纵向两种安装方向,可根据电控箱内部的空余空间灵活调整安装姿态。
