提升轴用J形吊装挂钩结构设计

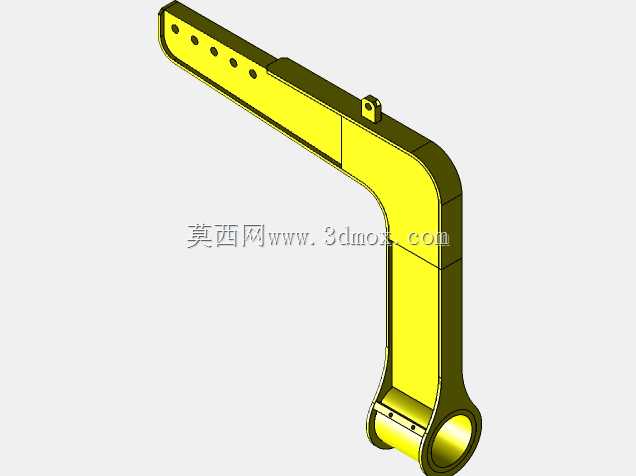

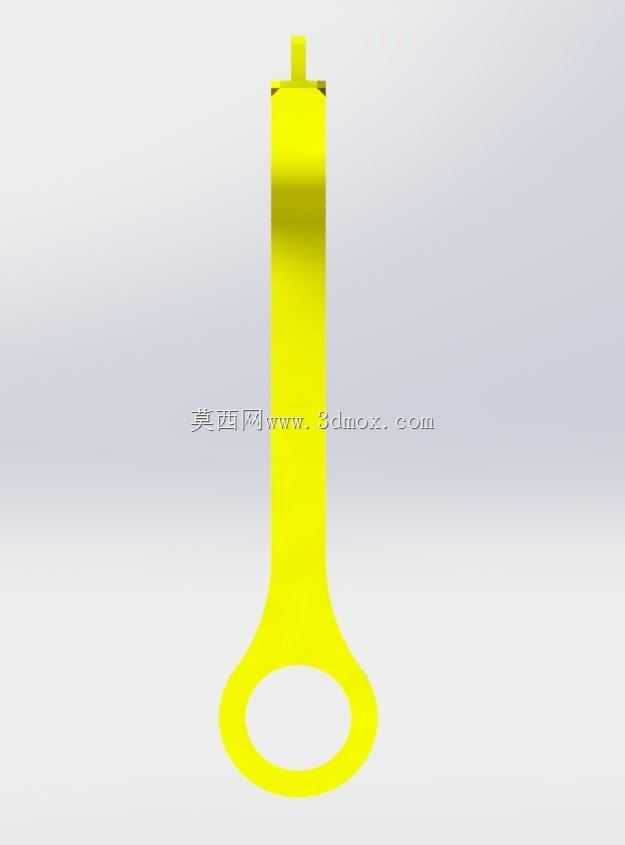

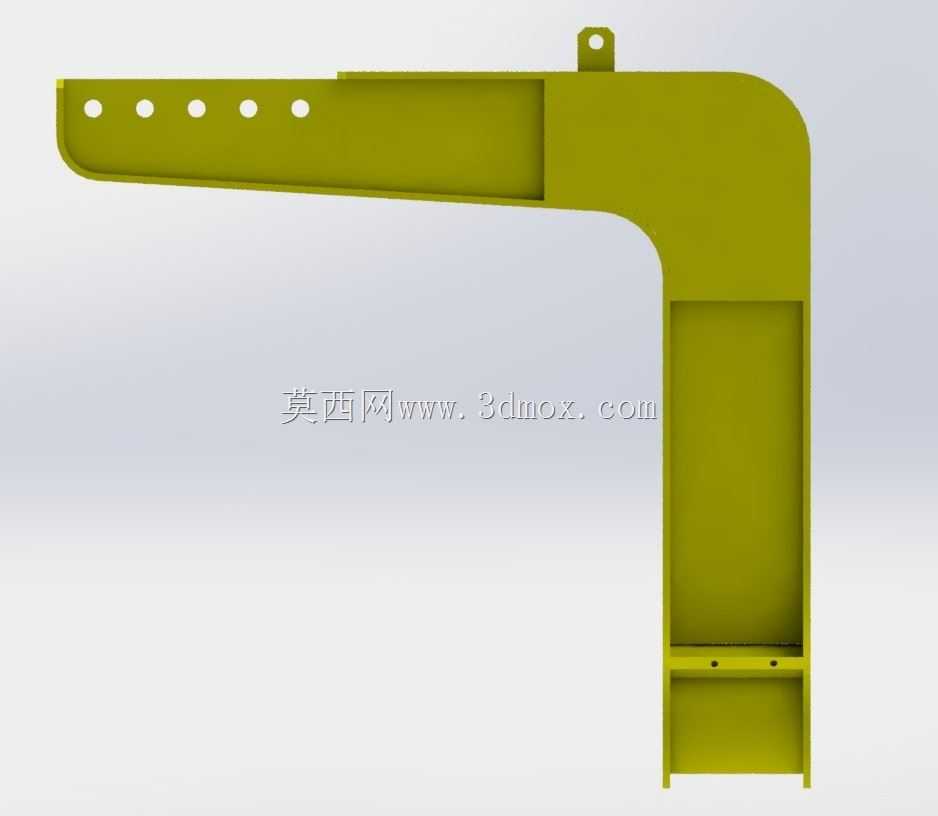

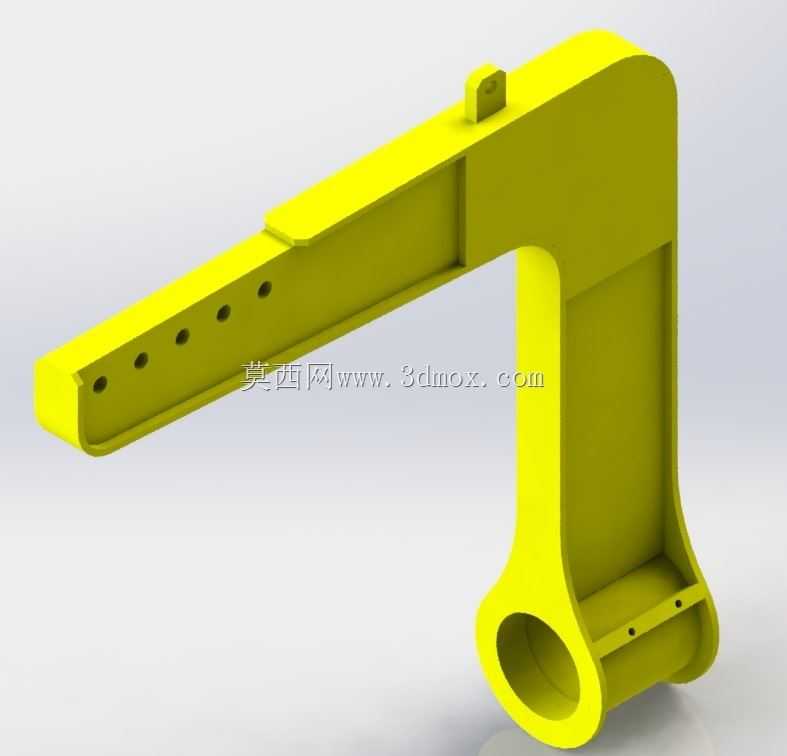

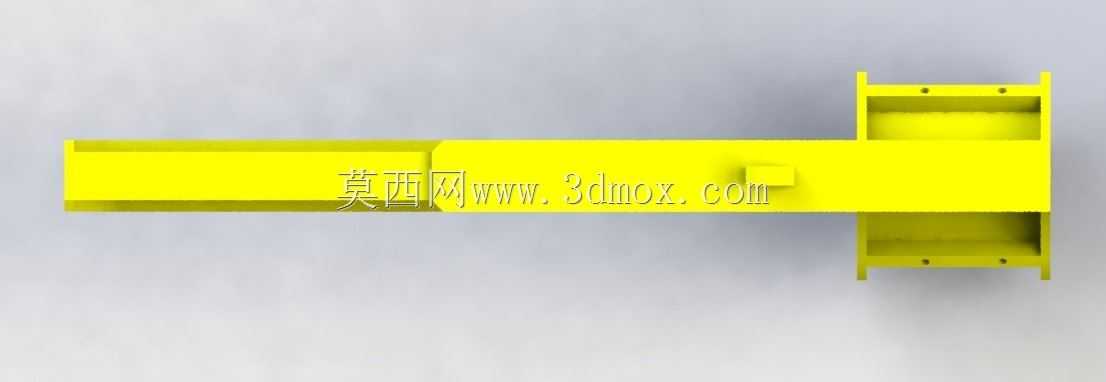

这款J形挂钩主要面向轴类零件的吊装转运场景，在车间内的轴类零件周转、设备装配过程中轴件的对位吊装、重型轴类工件的工序间转运环节都能发挥作用，区别于常规的通用吊钩，它的结构完全适配圆柱类轴件的吊挂需求，不需要额外搭配绑扎索具就能稳定勾住轴件的端部通孔位置，避免吊装过程中轴件滑脱、偏转的问题。从结构设计来看，挂钩整体采用L形弯折的J型轮廓，下端的环形套孔是直接与轴件配合的部位，孔的内径尺寸匹配常规直径的提升轴端部轴头，套孔边缘做了圆弧过渡处理，不会在吊装受力时对轴件表面造成压痕损伤，同时套孔的壁厚经过受力核算，能承受对应额定载荷下的剪切与拉应力，不会出现局部变形开裂的问题。上部的长臂段设置了一排等间距的调节孔，这些孔位是用来适配不同吊装高度、不同吊点位置的，使用时可以根据现场吊具的连接位置选择对应的孔位穿装连接销，灵活调整挂钩的吊挂有效长度，长臂段的截面采用带加强筋的槽型结构，在减轻整体自重的同时保证纵向的抗弯强度，长臂顶端的小凸台结构是限位结构，防止吊装过程中连接的吊具从臂端滑出。安装边界方面，下端套孔的轴向长度要大于所配合提升轴的轴头配合长度，保证挂钩挂装后轴头不会从套孔侧方脱出，上部调节孔的孔距统一采用标准模数间距，和车间内通用的吊装销、卸扣尺寸完全适配，不需要额外加工定制连接件就能直接投入使用。设计过程中特意规避了常规吊钩容易刮碰工件、挂装后易转动的问题，长臂的弯折角度经过反复校核，挂装后轴件的重心刚好处于吊点的正下方，起吊后工件不会出现倾斜摆动，能大幅提升轴类零件吊装过程的稳定性，减少装配对位时的调整工作量。长臂侧面的加强筋沿着受力方向布置，从顶端连接位置一直延伸到下端套孔的转折处，把吊装时的拉力均匀分散到整个钩体上，避免应力集中在弯折位置导致结构失效，钩体所有的外露棱边都做了倒钝处理，不会划伤操作人员的手部，也不会刮蹭吊装过程中周边的设备与工件。
